Philips 22PFL4208T/60
LED-телевизор, 22" (56 см), 1920x1080, 2013 года
- Другие обозначения: 22PFL4208T
Состав телевизора 22PFL4208T/60
| Шасси | TPM10.3E LA |
|---|---|
| Main board | 715G5713-M0F-000-005X 996590005315 |
| Блок питания | 715G5804-P01-W22-001M 996590005303 |
| Матрица (панель) | TPM215HW01-HGJL02 code 200 p/n: 996590005301 |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | CPU: MT5580MPOI; DRAM: NT5CB256M8GN; NAND Flash: TC58NVG2S0FTAI0; EEPROM: CAT24C128WI; SOUND: STA381BWTR; |
| ШИМ блока питания | PF6200 |
| Ключи блока питания | STF6N65K3 |
| ШИМ инвертора / драйвера | PF7001S |
| Ключи инвертора | AO4486 |
| Тюнер | TDSY-G230D |
Типовые неисправности
Ремонт всех электронных устройств, том числе и телевизора PHILIPS 22PFL4208T/60, целесообразно начинать с внешнего осмотра его внешних и внутренних элементов. Многие видимые изменения состояния элементов дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания 715G5804-P01-W22-001M 996590005303 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей PHILIPS.
В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели код 200 996590005301). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.
На материнской плате 715G5713-M0F-000-005X 996590005315, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
При подозрении на неисправность тюнера TDSY-G230D, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.
Владельцам и пользователям телевизора PHILIPS 22PFL4208T необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 715G5713-M0F-000-005X
Плата 715G5713-M0F-000-005X от производителя TPV Technology. Процессор MediaTek MT5580MPOI/CPOI, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.2 В. Оперативная память DDR3 H5TQ2G83DFR x 4, отдельные микросхемы. Прошивка хранится в NAND Flashh 4Gbit 512MB TC58NVG2S0FTAI0.
Внешний вид main board 715G5713-M0F-000-005X показан на рисунке ниже:
715G5713-M0F-000-005X может применяться в телевизорах:
PHILIPS 22PFL4208T/60 (Panel TPM215HW01-HGJL02 code 200 p/n: 996590005301), PHILIPS 24PFL4228T/60 (Panel TPM236H3-BJ1L02 code 206), PHILIPS 40PFL3208T/60 (Panel LTA400HM23 code 197).
Блок питания 715G5804-P01-W22-001M
Этот блок питания стоит ещё в 2 телевизорах.

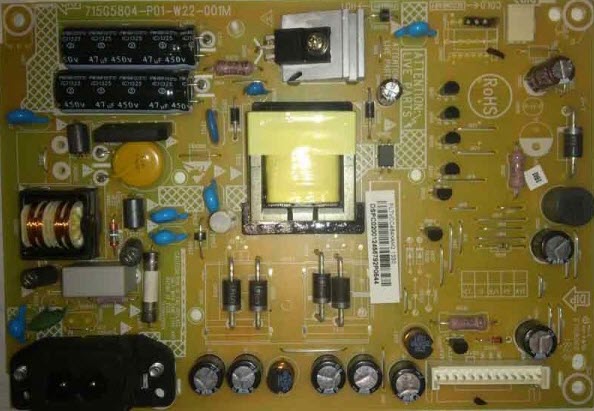

715G5804-P01-W22-001M:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM10.3E LA 2013, 115 стр., 11,7 МБ
TPM10.3E LA; 22PFL4008H/12, 22PFL4008K/12, 22PFL4008T/12, 22PFL4008T/60, 22PFL4208H/12, 22PFL4208K/12, 22PFL4208T/12, 22PFL4208T/60, 24PFL4008H/12, 24PFL4008K/12, 24PFL4028H/12, 24PFL4208H/12, 24PFL4208K/12, 24PFL4208T/12, 24PFL4228H/12, 24PFL4228K/12, 24PFL4228T/12, 24PFL4228T/60
Прошивки для Philips 22PFL4208T/60
Прошивки с сайта производителя
22PFL4208T/60, версия 003.020.000.001 от 19 июля 2018 г
Обновление программного обеспечения (прошивка, firmware).
Version: 003.020.000.001, zip файл, 129.0 MB, опубликовано 19 июля 2018 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 741.3 kB, опубликовано 14 марта 2013 г.
Брошюра Version:4.0.2, PDF файл, 549.8 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 2.4 MB, опубликовано 9 июля 2013 г.
Файлы скачать можно на сайте производителя для модели 22PFL4208T/60.
Характеристики Philips 22PFL4208T/60
LCD, LED, 22", 1920x1080, 1080p Full HD, DVR, мощность звука 8 Вт, HDMI x2, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (56 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть |
| Яркость | 250 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 8 Вт (2x4 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черная передняя панель с серебристым оформлением |
|---|---|
| Размеры с подставкой | 510x369x142 мм |
| Размеры без подставки | 510x323x53 мм |
| Вес | с подставкой: 3.44 кг; без подставки: 3.16 кг |
| Крепление на стену | есть |
| Потребление от сети | 21 Вт |
| Региональные коды | 22PFL4208T/60, 22PFL4208T/12 |
Другие модели на шасси TPM10.3E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 22PFL4208T/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 22PFL4208T с ЖК-дисплеем TPM215HW01-HGJL02, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица TPM215HW01-HGJL02 и программное обеспечение основной платы main board 715G5713-M0F-000-005X предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 22PFL4208T оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 8 Вт (2x4 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 21 Вт. Блок питания 715G5804-P01-W22-001M.
Габаритные размеры: с подставкой 510x369x142 мм, без подставки 510x323x53 мм.
Масса телевизора: с подставкой: 3.44 кг, без подставки: 3.16 кг.
Внимание! Панель TPM215HW01-HGJL02 LED-телевизора PHILIPS 22PFL4208T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 22PFL4208T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 22PFL4208T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 22PFL4208T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 22PFL4208T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 22PFL4208T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TPM215HW01-HGJL02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
