Philips 22PFL4008T/60
LED-телевизор, 22" (56 см), 1920x1080, 2013 года
- Другие обозначения: 22PFL4008T
Состав телевизора 22PFL4008T/60
| Шасси | TPM10.3E LA |
|---|---|
| Main board | 715G5675-M01-000-005K 705TQDSCC0701T |
| Блок питания | 715G5804-P01-W20-001M |
| Матрица (панель) | TPM215HW01-HGJL02 code 200 |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | MT5580CPOI, TC58NVG1S3ETAI0, CAT24C128WI, STA381BWTR |
| ШИМ блока питания | PF6200 |
| Ключи блока питания | STF6N65K3 |
| ШИМ инвертора / драйвера | PF7001S |
| Ключи инвертора | AO4486 |
| Тюнер | TDSY-G230D |
Типовые неисправности
Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора PHILIPS 22PFL4008T/60, а так же внешние элементы корпуса. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
Если PHILIPS 22PFL4008T не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания 715G5804-P01-W20-001M. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора.
Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.
Если при включении PHILIPS 22PFL4008T нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели код 200, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Обрыв в линейках светодиодов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно без разборки панели. Чтобы открыть все переходы, необходимо несколько десятков вольт, и лучше всего для таких целей использовать источник тока.
На материнской плате 715G5675-M01-000-005K 705TQDSCC0701T, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
Перед заменой тюнера TDSY-G230D, если нет настройки на каналы, прежде необходимо проверить напряжения питания на его выводах, в том числе питания варикапов (30-33V).
Внимание пользователям! Самостоятельный ремонт телевизора PHILIPS 22PFL4008T без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Main board 715G5675-M01-000-005K
Плата 715G5675-M01-000-005K от производителя TPV Technology. Процессор MediaTek MT5580CPOI/MPOI, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.2 В. Оперативная память DDR3 H5TQ2G63DFR-PBC x 2, отдельные микросхемы. Прошивка хранится в NAND Flashh 2Gbit 256MB K9F2G08U0A.
Внешний вид main board 715G5675-M01-000-005K показан на рисунке ниже:
715G5675-M01-000-005K может применяться в телевизорах:
PHILIPS 22PFL4008T/60 (Panel TPM215HW01-HGJL02 code 200), PHILIPS 32PFL3008T/60 (Panel TPT315B5-TU4A code 196 p/n: 996590004018), PHILIPS 32PFL3018T/60 (Panel DUNTK5004ZZ RUNTK5003 code 196), PHILIPS 32PFL4208T60 (Panel TPT315B5-DXJSFE), PHILIPS 32PFL4308T/60 (Panel LTA320HJ06 001 code 185), PHILIPS 46PFL4308T/60 (Panel LTA460HJ18), PHILIPS 46PFL3008T/60 (Panel TPT460H1-HM01 Rev-C1J code 195).

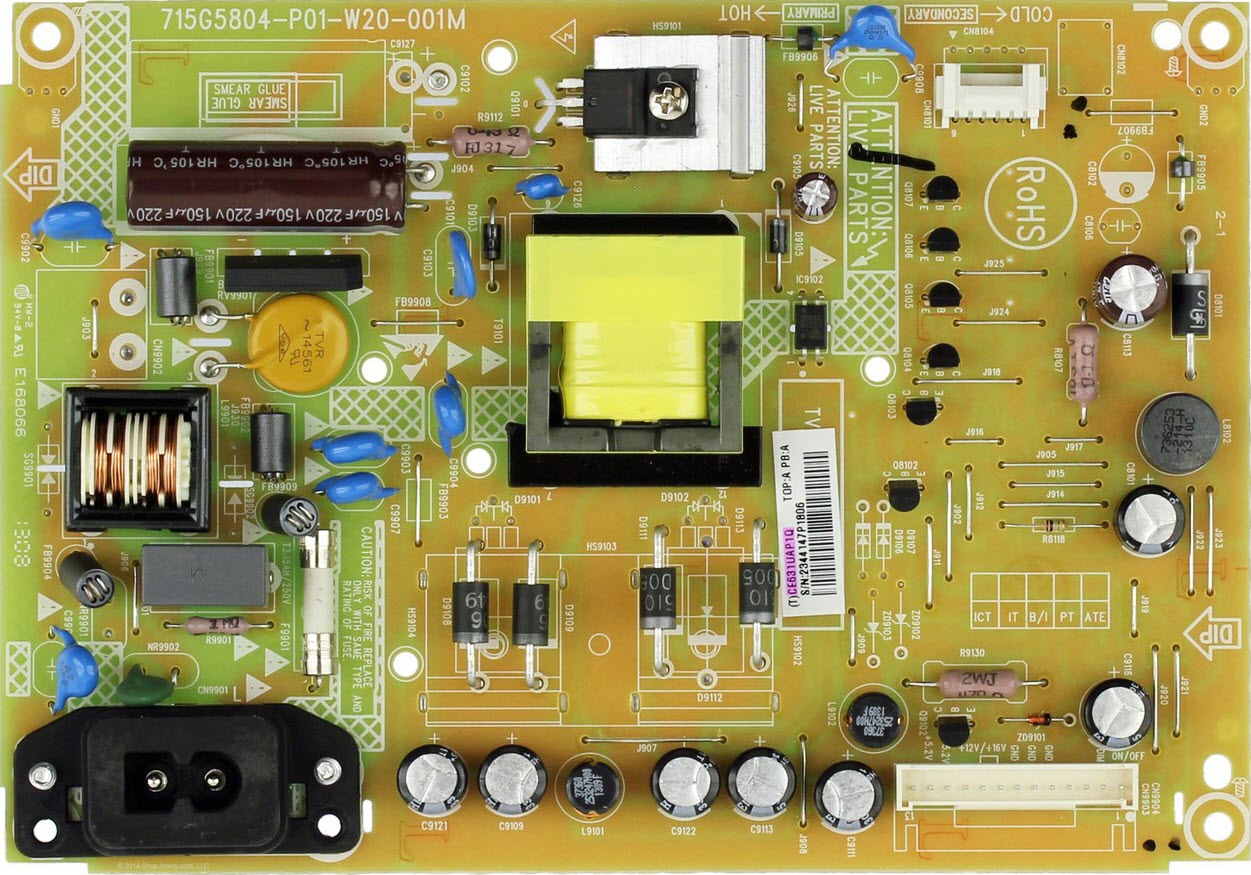

Блок питания
715G5804-P01-W20-001M:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM10.3E LA 2013, 115 стр., 11,7 МБ
TPM10.3E LA; 22PFL4008H/12, 22PFL4008K/12, 22PFL4008T/12, 22PFL4008T/60, 22PFL4208H/12, 22PFL4208K/12, 22PFL4208T/12, 22PFL4208T/60, 24PFL4008H/12, 24PFL4008K/12, 24PFL4028H/12, 24PFL4208H/12, 24PFL4208K/12, 24PFL4208T/12, 24PFL4228H/12, 24PFL4228K/12, 24PFL4228T/12, 24PFL4228T/60
Прошивки для Philips 22PFL4008T/60
Прошивки с сайта производителя
22PFL4008T/60, версия 003.004.000.001 от 3 сентября 2014 г
Обновление программного обеспечения (прошивка, firmware).
Version: 003.004.000.001, zip файл, 66.6 MB, опубликовано 3 сентября 2014 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 694.3 kB, опубликовано 13 марта 2013 г.
Брошюра Version:5.0.2, PDF файл, 506.2 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 1.7 MB, опубликовано 19 июня 2013 г.
Файлы скачать можно на сайте производителя для модели 22PFL4008T/60.
Характеристики Philips 22PFL4008T/60
LCD, 1080p Full HD, диагональ 22" (56 см), HDMI x2, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (56 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Динамическая контрастность | 100000:1 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 8 Вт (2х4 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черная передняя панель с серебристым оформлением |
|---|---|
| Размеры с подставкой | 510x363x147 мм |
| Размеры без подставки | 510x323x53 мм |
| Вес | с подставкой: 3.32 кг; без подставки: 3 кг |
| Крепление на стену | есть |
| Потребление от сети | 21 Вт |
| Региональные коды | 22PFL4008T/60, 22PFL4008T/12 |
Другие модели на шасси TPM10.3E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 22PFL4008T/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 22PFL4008T с ЖК-дисплеем TPM215HW01-HGJL02, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 100000:1 достигается специальным контролем работы светодиодов. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица TPM215HW01-HGJL02 и программное обеспечение основной платы main board 715G5675-M01-000-005K предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 8 Вт (2х4 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 21 Вт. Блок питания 715G5804-P01-W20-001M.
Габаритные размеры: с подставкой 510x363x147 мм, без подставки 510x323x53 мм.
Масса телевизора: с подставкой: 3.32 кг, без подставки: 3 кг.
Внимание! Панель TPM215HW01-HGJL02 LED-телевизора PHILIPS 22PFL4008T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 22PFL4008T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 22PFL4008T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 22PFL4008T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 22PFL4008T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 22PFL4008T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TPM215HW01-HGJL02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
