Philips 19PFL3404/60
ЖК-телевизор с лампами CCFL, 19" (48 см), 1366x768, 2009 года
- Другие обозначения: 19PFL3404
Состав телевизора 19PFL3404/60
| Шасси | TPS2.1E LA |
|---|---|
| Main board | 715G3280-1B |
| Блок питания | 715G3338-1 |
| Матрица (панель) | LC190WH1-TLC1 |
| T-CON | T-CON: ШИМ RT9939, LVDS-контроллер EDRTM-L005 |
| Инвертор / LED-драйвер | 715G3338-1 |
| Планки подсветки | 2 Lamp CCFL |
| Микросхемы main board | MST9A885GL-LF, MX25L1605D, HY50U281622FTP-5 |
| ШИМ блока питания | NCP1271A |
| Ключи блока питания | P10NK80ZPF |
| ШИМ инвертора / драйвера | OZ9938GN |
| Ключи инвертора | 4828 |
| Тюнер | TQ9CB 1R00305 |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор PHILIPS 19PFL3404 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В таких случаях неисправность следует искать в первую очередь в модуле питания 715G3338-1.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (P10NK80ZPF) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) NCP1271A, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 715G3280-1B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - MST9A885GL-LF, MX25L1605D, HY50U281622FTP-5. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
При подозрении на неисправность тюнера TQ9CB 1R00305, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора PHILIPS 19PFL3404 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board 715G3280-1B
Плата 715G3280-1B от производителя TPV Technology. Процессор Mstar MST9A885GL-LF, 32 бит, 1 ядро ARM (AArch32 / 32-bit), питание ядра 1.2 В. Оперативная память DDR/SDRAM HY5DU281622FTP-5 / HY57V641620FTP-6 2.6V/3.3V, отдельные микросхемы. Прошивка хранится в SPI Flash 16Mbit 2MB MX25L1605D 16pin.
Внешний вид main board 715G3280-1B показан на рисунке ниже:
715G3280-1B может применяться в телевизорах:
PHILIPS 19PFL3404/60 (Panel LC190WH1-TLC1), PHILIPS 22PFL3404/60 (Panel LC220WXE (TP)(A1) p/n: 832226812682).

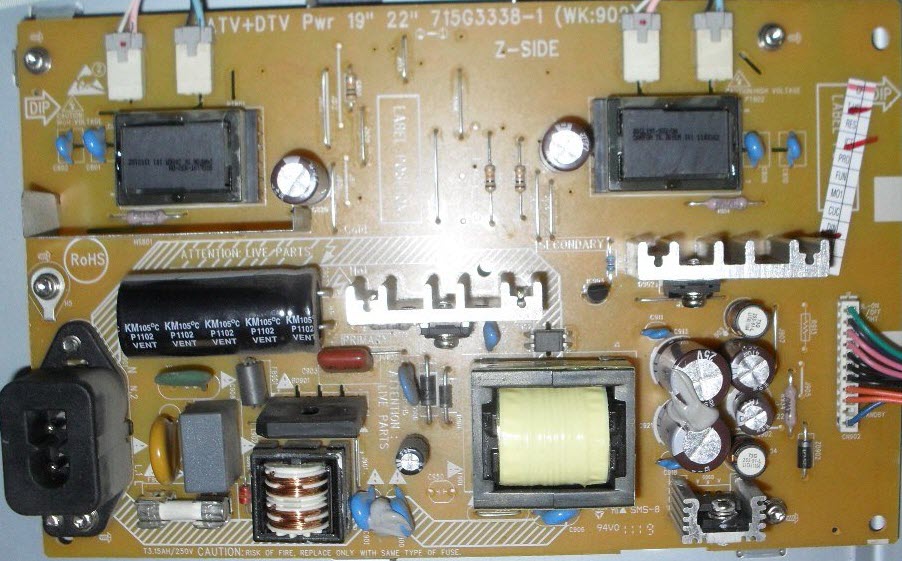

Блок питания 715G3338-1
Этот блок питания стоит ещё в 2 телевизорах.
715G3338-1:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM2.1E LA 2010, 128 стр., 29,5 МБ
- Service Manual with Schematic Diagram, шасси TPS2.1E LA 2009, 103 стр., 23,7 МБ
Для моделей 19PFL3404, 22PFL3404, 26PFL3404, 32PFL3404
Прошивки для Philips 19PFL3404/60
Прошивки с сайта производителя
Документация:
Инструкция по эксплуатации PDF файл, 8.9 MB, опубликовано 6 августа 2010 г.
Краткое руководство PDF файл, 3.8 MB, опубликовано 20 января 2009 г.
Брошюра Version:6.4.3, PDF файл, 573.2 kB, опубликовано 19 июля 2019 г.
Файлы скачать можно на сайте производителя для модели 19PFL3404/60.
Характеристики Philips 19PFL3404/60
LCD, 720p HD, диагональ 19" (48 см), HDMI,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 300 кд/м2 |
| Динамическая контрастность | 4000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2х3 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI, RS-232 |
|---|---|
| Выходы | AV, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 468x363x140 мм |
| Размеры без подставки | 468x325x67 мм |
| Вес | с подставкой: 4.06 кг; без подставки: 3.85 кг |
| Крепление на стену | есть |
| Потребление от сети | 40 Вт |
| Региональные коды | 19PFL3404/60, 19PFL3404/12 |
Другие модели на шасси TPS2.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 19PFL3404/60
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 19PFL3404 с ЖК-дисплеем LC190WH1-TLC1, размером по диагонали 19" (48 см) формата 16:9. Яркость свечения экрана 300 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 4000:1 достигается специальным контролем работы подсветки.
Матрица LC190WH1-TLC1 и программное обеспечение основной платы main board 715G3280-1B обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI, RS-232. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 40 Вт. Блок питания 715G3338-1.
Габаритные размеры: с подставкой 468x363x140 мм, без подставки 468x325x67 мм.
Масса телевизора: с подставкой: 4.06 кг, без подставки: 3.85 кг.
Внимание! Панель LC190WH1-TLC1 LCD-телевизора PHILIPS 19PFL3404 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 19PFL3404
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 19PFL3404 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 19PFL3404 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 19PFL3404 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 19PFL3404 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC190WH1-TLC1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
