Mystery MTV-4031LT2
LED-телевизор, 40" (102 см), 1920x1080, 2014 года
Состав телевизора MTV-4031LT2
| Версия | V1P05 |
|---|---|
| Main board | MS308C0-ZC01-01 |
| Блок питания | TV3902-ZC02-01 D |
| Матрица (панель) | V400HJ6-PE1 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Микросхемы main board | CPU: MSD308, SPI Flash: GD25Q64 |
| ШИМ блока питания | OB5269CP |
| Ключи блока питания | TO-220 |
| ШИМ инвертора / драйвера | OB3368AP DIP-20 |
| Ключи инвертора | TO-252 |
| Тюнер | NoName |
Уменьшение тока подсветки
Ограничить ток подсветки. TV3902-ZC02-01 D, OB3368AP. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания TV3902-ZC02-01D и микросхемой драйвера OB3368AP, следует пропорционально увеличить общее сопротивление резисторов от вывода 17 ISET на корпус. Ток в миллиамперах в каждом из каналов определяется из расчёта 4000*1.2/Rset, где Rset - сопротивление от вывода 17 ISET на корпус в килоомах.
Для установки тока предусмотрено два резистора, соединённые параллельно, R313 и R325. Можно увеличить номинал или удалить один из них, тогда общее сопротивление увеличится, а ток пропорционально уменьшится.

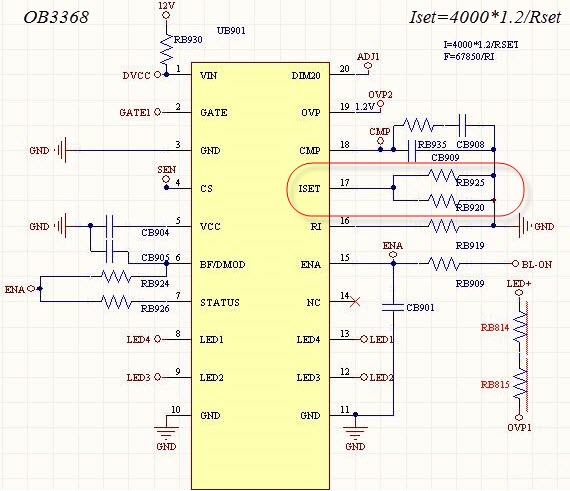

Схема включения Показать картинку
Типовые неисправности
Возможные неисправности
- Телевизор MYSTERY MTV-4031LT2 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль TV3902-ZC02-01.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры OB5269CP, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы MS308C0-ZC01-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - CPU: MSD308, SPI Flash: GD25Q64. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера NoName и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта MYSTERY MTV-4031LT2 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board MS308C0-ZC01-01
Плата MS308C0-ZC01-01 от производителя Mstar. Процессор Mstar MSD308BEM, 32 бит, 1 ядро MIPS MIU_A7, питание ядра 1.15 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в SPI Flash 64Mbit 8MB 25Q64. Для этой платы есть ещё 28 прошивок от других моделей.
Внешний вид main board MS308C0-ZC01-01 показан на рисунке ниже:
Блок питания TV3902-ZC02-01
Этот блок питания стоит ещё в 18 телевизорах.
TV3902-ZC02-01:
Схемы и сервис-мануалы
Прошивки для Mystery MTV-4031LT2
- MTV-4031LT2, 25Q64 MS308C0-ZC01-01, CRC 428BF0D6, 3,2 МБ
- MTV-4031LT2, 25Q64 MSDV3223-ZC01-01, CRC 9E165379, 3,2 МБ
- MTV-4031LT2 V1N12, 25Q64B MSAV3220-ZC26-02, CRC 52B54309, 3,1 МБ
- MTV-4031LT2, GD25Q64B MSDV3224-ZC01-01, CRC 276AA5BC, 3,1 МБ
- MTV-4031LT2 V1P05, 25Q64 MS308C0-ZC01-01, CRC 5F530CA3, 3,1 МБ
- MTV-4031LT2 V1R06 , CRC A6C29C76, 3,1 МБ
- MTV-4031LT2 V2P08, V3R02 , CRC 48E79502, 3,1 МБ
- MTV-4031LT2 V2R05 , CRC A6C29C76, 3,1 МБ
Прошивки с сайта производителя
модель TX-65FX700E. Версия Version 3.091, файл P183_3091_M22.zip (213 593 689 bytes) от 30 Jul. 2019
Характеристики Mystery MTV-4031LT2
ЖК, 1080p Full HD, диагональ 40" (102 см), HDMI x3, USB, DVB-T2,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть |
| Яркость | 300 кд/м2 |
| Контрастность | 2000:1 |
| Угол обзора | 170° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Каналов в памяти | 300 |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, VGA, HDMI x3, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 6.5 кг |
| Крепление на стену | есть |
Другие модели на main board MS308C0-ZC01-01
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Mystery MTV-4031LT2
LED-телевизоры MYSTERY, продаваемые в настоящее время на российском рынке, изготавливаются на сборочных предприятиях г. Калининграда и области.
Техническое описание
Телевизор MYSTERY MTV-4031LT2 с ЖК-дисплеем V400HJ6-PE1, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 2000:1. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Матрица V400HJ6-PE1 и программное обеспечение платы main board MS308C0-ZC01-01 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x3, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания TV3902-ZC02-01(D).
Габаритные размеры: 903x552x199 мм.
Масса телевизора: 6.5 кг.
Внимание! Панель V400HJ6-PE1 LED-телевизора MYSTERY MTV-4031LT2 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям MYSTERY MTV-4031LT2
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если MYSTERY MTV-4031LT2 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если MYSTERY MTV-4031LT2 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если MYSTERY MTV-4031LT2 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора MYSTERY MTV-4031LT2 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели V400HJ6-PE1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре MYSTERY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
