Ремонт телевизора HISENSE 65E7HQ
| Диагональ экрана: | 65" |
| Формат экрана: | 16:9 |
| Разрешение: | 4K UltraHD, 3840x2160 |
| Частота обновления: | 60 Гц |
| Тип ЖК-панели: | ST6451D02-F VER2.1 |
| LED подсветка: | Direct LED |
| Smart: | VIDAA, Wi-Fi 1 (802.11b), 3 (802.11g), 4 (802.11n), 5 (802.11ac). Поддержка Wi-Fi - встроенный |
| Поддержка HD: | Ultra HD (4K) 2160p |
| Яркость: | 400 Кд/м2 |
| Угол обзора: | 178° / 178° |
| Цифровой тюнер: | DVB-C, DVB-S, DVB-S2, DVB-T, DVB-T2 |
| Мультимедиа: | 3GPP, AVI, DivX, H.263, H.264, H.265, MKV, MOV, MP4, MPEG-4, MPG, MVC, OGM, TS, VC-1, VOB, VP9, Xvid |
| Мощность звука: | 20 Вт |
| Интерфейс: | антенный вход, вход спутниковой антенны, композитный AV, аудио S/PDIF (оптический) |
| Разъём наушников: | есть |
| Вес телевизора: | 16.5 кг, с подставкой 16.7 кг |
| Размеры: | с подставкой 1452 x 896 x 300 мм без подставки 1452 x 834 x 74 мм |
| Потребление от сети: | 120 Вт |
HISENSE LED
Model: 65E7HQ
Chassis/Version: RSAG7.820.11592
Panel: HV650QUB-F70 // T650QVN07.5
LED backlight: HD650H1U51-T0LHB6+2023081501 LB6509M V0
T-CON: RSAG7.820.11383
LED driver (backlight): integrated into PSU
PWM LED driver: PWM SO-8
MOSFET LED driver: TO252
Power Supply (PSU): RSAG7.820.12385 /ROH
PWM Power: PFC & DC/DC SOP-16
MOSFET Power: TO-220
MainBoard: RSAG7.820.11592
IC MainBoard: CPU: NT72671, eMMC: KLM4G1FETE-B041
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор HISENSE 65E7HQ не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания RSAG7.820.12385.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC/DC SOP-16, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок HD650H1U51-T0LHB6+2023081501 LB6509M V0, либо в обеспечении их питания (LED-драйвере).
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы RSAG7.820.11592 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: NT72671, eMMC: KLM4G1FETE-B041. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Неисправность тюнера DVBT/T2/C & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта HISENSE 65E7HQ не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
В модели HISENSE 65E7HQ могут быть установлены MainBoard RSAG7.820.11592 с панелью HV650QUB-F70, RSAG7.820.13538 с панелью T650QVN07.5, RSAG7.820.9580 с панелью ST6451D02-F |
Дополнительно по ремонту MainBoard
Плата RSAG7.820.11592 от производителя Hisense.
Процессор NT72671 от NovaTek.
64-bit SoC NovaTek NT72671 имеет 4 ядра : 2x ARM Cortex-A53, 2x ARM Cortex-A73 и графический процессор GPU ARM Mali-G51.
Напряжение питания ядер процессора CPU 0.97 & 1.1V.
Оперативная память встроена в SoC и установлена на плате DDR3 NT5CB128M16JR 2133.
Прошивка хранится в микросхеме eMMC 32Gbit 4GB, например KLM4G1FETE-B041.
Внешний вид MainBoard RSAG7.820.11592 показан на рисунке ниже:

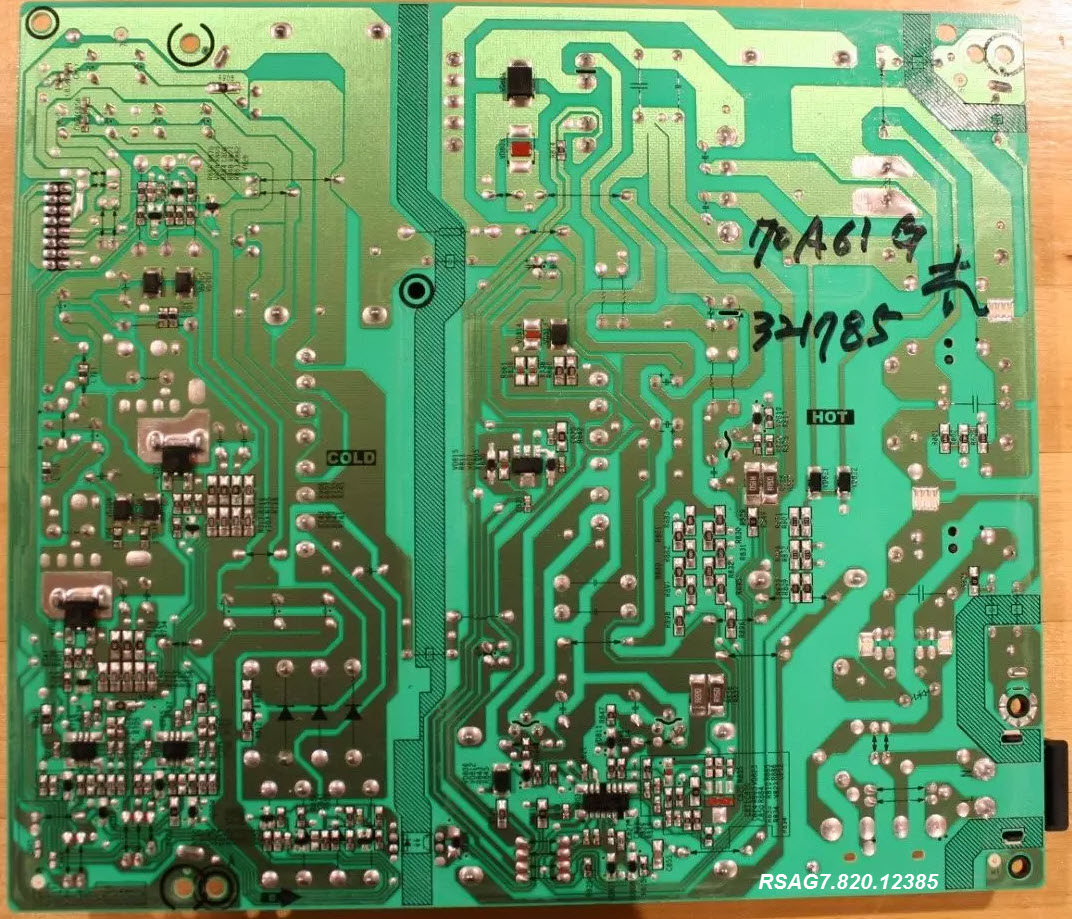

Внешний вид блока питания
Основные особенности устройства HISENSE 65E7HQ:
Установлена матрица (LED-панель) HV650QUB-F70 или T650QVN07.5.
В управлении матрицей используется Тайминг-Контроллер (T-CON) RSAG7.820.11383.
Для питания светодиодов подсветки HD650H1U51-T0LHB6+2023081501 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PWM SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO252.
Формирование необходимых питающих напряжений для всех узлов телевизора HISENSE 65E7HQ осуществляет модуль питания RSAG7.820.12385, либо его аналоги c использованием микросхем PFC & DC/DC SOP-16 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.11592, с применением микросхем CPU: NT72671, eMMC: KLM4G1FETE-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
HV650QUB-F70
Начало производства: 2019
Brand: BOE
Model: HV650QUB-F70
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD68PPI
Active Area: 1428.48(W)×803.52(H) mm
Frequency: 60Hz
Pixel Format: RGB Vertical Stripe
Contrast: 1200:1 (Typ.) (TM)
Display Colors: 1.07B 99%sRGB
Driver IC: COF Built-in 12 source chip
Signal Type: V-by-One 8 lane, 51 pinsConnector
Backlight: No B/L
Voltage: 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
