Ремонт телевизора TOSHIBA 65C450KE
TOSHIBA LED
Model: 65C450KE
Chassis/Version: RSAG7.820.11592/ROH
Panel: HV650QUB-F70
LED backlight: JL.D65071330-003HS-M_V01
T-CON: RSAG7.820.11383/ROH
LED driver (backlight): integrated into PSU
PWM LED driver: HOZ1GN (SOP16)
MOSFET LED driver: AOD8N25
Power Supply (PSU): RSAG7.820.8788 / ROH
PWM Power: PFC & DC/DC IDP2308
MOSFET Power: PFC IPA60R360P7S, DC/DC CS840FA9H
MainBoard: RSAG7.820.11592 / ROH
IC MainBoard: CPU: NT72671, eMMC: KLM4G1FETE-B041
Тuner: DVBT/T2 & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- TOSHIBA 65C450KE не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
С подобными проявлениями обычно выходит из строя модуль питания RSAG7.820.8788.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (PFC IPA60R360P7S, DC/DC CS840FA9H) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC/DC IDP2308 , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов JL.D65071330-003HS-M_V01.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется на пряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы RSAG7.820.11592 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: NT72671, eMMC: KLM4G1FETE-B041 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVBT/T2 & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта TOSHIBA 65C450KE не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Схема блока питания RSAG7.820.8788 Power supply. |
Дополнительно по ремонту MainBoard
Плата RSAG7.820.11592 от производителя Hisense.
Процессор NT72671 от NovaTek.
64-bit SoC NovaTek NT72671 имеет 4 ядра : 2x ARM Cortex-A53, 2x ARM Cortex-A73 и графический процессор GPU ARM Mali-G51.
Напряжение питания ядер процессора CPU 0.97 & 1.1V.
Оперативная память встроена в SoC и установлена на плате DDR3 NT5CB128M16JR 2133.
Прошивка хранится в микросхеме eMMC 32Gbit 4GB, например KLM4G1FETE-B041.
Внешний вид MainBoard RSAG7.820.11592 показан на рисунке ниже:

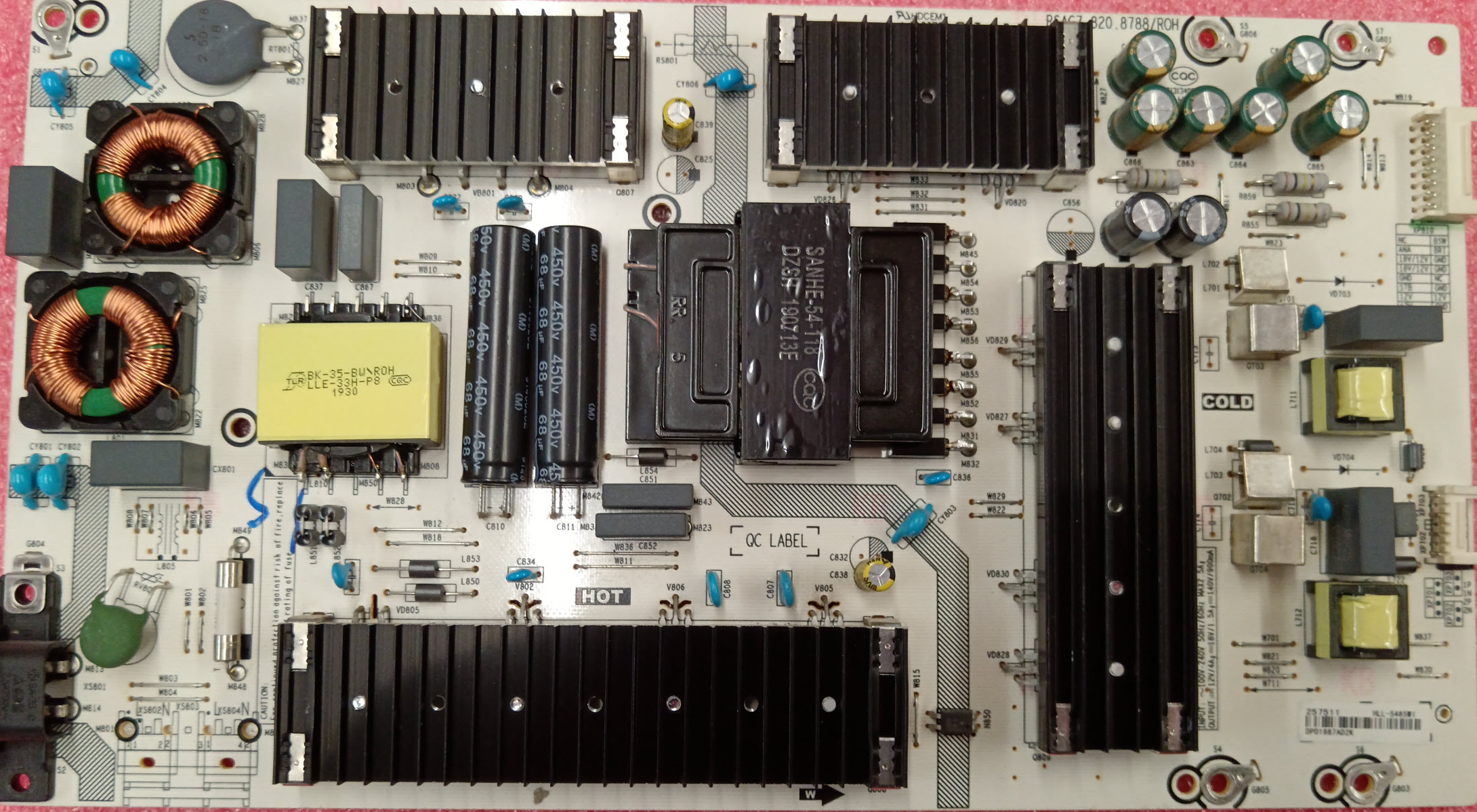

Внешний вид блока питания
Основные особенности устройства TOSHIBA 65C450KE:
Установлена матрица (LED-панель) HV650QUB-F70.
В управлении матрицей используется Тайминг-Контроллер (T-CON) RSAG7.820.11383.
Для питания светодиодов подсветки JL.D65071330-003HS-M_V01 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером HOZ1GN (SOP16). В качестве силовых элементов LED-драйвера применяются ключи типа AOD8N25.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 65C450KE осуществляет модуль питания RSAG7.820.8788, либо его аналоги c использованием микросхем PFC & DC/DC IDP2308 и силовых ключей типа PFC IPA60R360P7S, DC/DC CS840FA9H.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.11592, с применением микросхем CPU: NT72671, eMMC: KLM4G1FETE-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
HV650QUB-F70
Начало производства: 2019
Brand: BOE
Model: HV650QUB-F70
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD68PPI
Active Area: 1428.48(W)×803.52(H) mm
Frequency: 60Hz
Pixel Format: RGB Vertical Stripe
Contrast: 1200:1 (Typ.) (TM)
Display Colors: 1.07B 99%sRGB
Driver IC: COF Built-in 12 source chip
Signal Type: V-by-One 8 lane, 51 pinsConnector
Backlight: No B/L
Voltage: 12.0V
