Hisense 55AE7400F
LED-телевизор, 55" (140 см), 3840x2160, 2020 года
Состав телевизора 55AE7400F
| Шасси | RSAG7.820.9580 |
|---|---|
| Main board | RSAG7.820.9580/ROH |
| Блок питания | RSAG7.820.9713/ROH |
| Матрица (панель) | JHD550X3U81-TAL2K2 /SO/FJ/FM/ROH |
| T-CON | RSAG7.820.9432/ROH |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | SH55D12-ZC46AG-03 & JHD550X3U81-TAL2 2019112502 5x12x 3V |
| Микросхемы main board | CPU: MSD6886NQHAT-8-00GH, eMMC: THGBMNG5D1LBAIL, AUDIO, DC/DC |
| ШИМ блока питания | PFC & DC SO-16 |
| Ключи блока питания | TO-220 |
| ШИМ инвертора / драйвера | SO-16 |
| Ключи инвертора | TO-252 |
| Тюнер | CDT-940TS42S-SR00 / ROH |
| Пульт ДУ | Wi-Fi: HIP7.820.083.V1.00 |
Типовые неисправности
Возможные проявления дефектов
- HISENSE 55AE7400F не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
В таких случаях неисправность следует искать в первую очередь в модуле питания RSAG7.820.9713.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC & DC SO-16 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок SH55D12-ZC46AG-03 & JHD550X3U81-TAL2 2019112502 5x12x 3V.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы RSAG7.820.9580 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MSD6886NQHAT-8-00GH, eMMC: THGBMNG5D1LBAIL, AUDIO, DC/DC на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера CDT-940TS42S-SR00 / ROH. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание! Пользователям и владельцам телевизоров 55AE7400F, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board RSAG7.820.9580
Плата RSAG7.820.9580 от производителя Hisense. Процессор Mstar MSD6886, 64 бит, 4 ядра ARM Cortex-A55, питание ядра 0.95 В. Оперативная память DDR3, отдельные микросхемы. Прошивка хранится в eMMC 8GB THGBMJG6C1LBAIL. Эта плата стоит ещё в 5 телевизорах.
Внешний вид main board RSAG7.820.9580 показан на рисунке ниже:
Блок питания RSAG7.820.9713
Этот блок питания стоит ещё в 1 телевизоре.

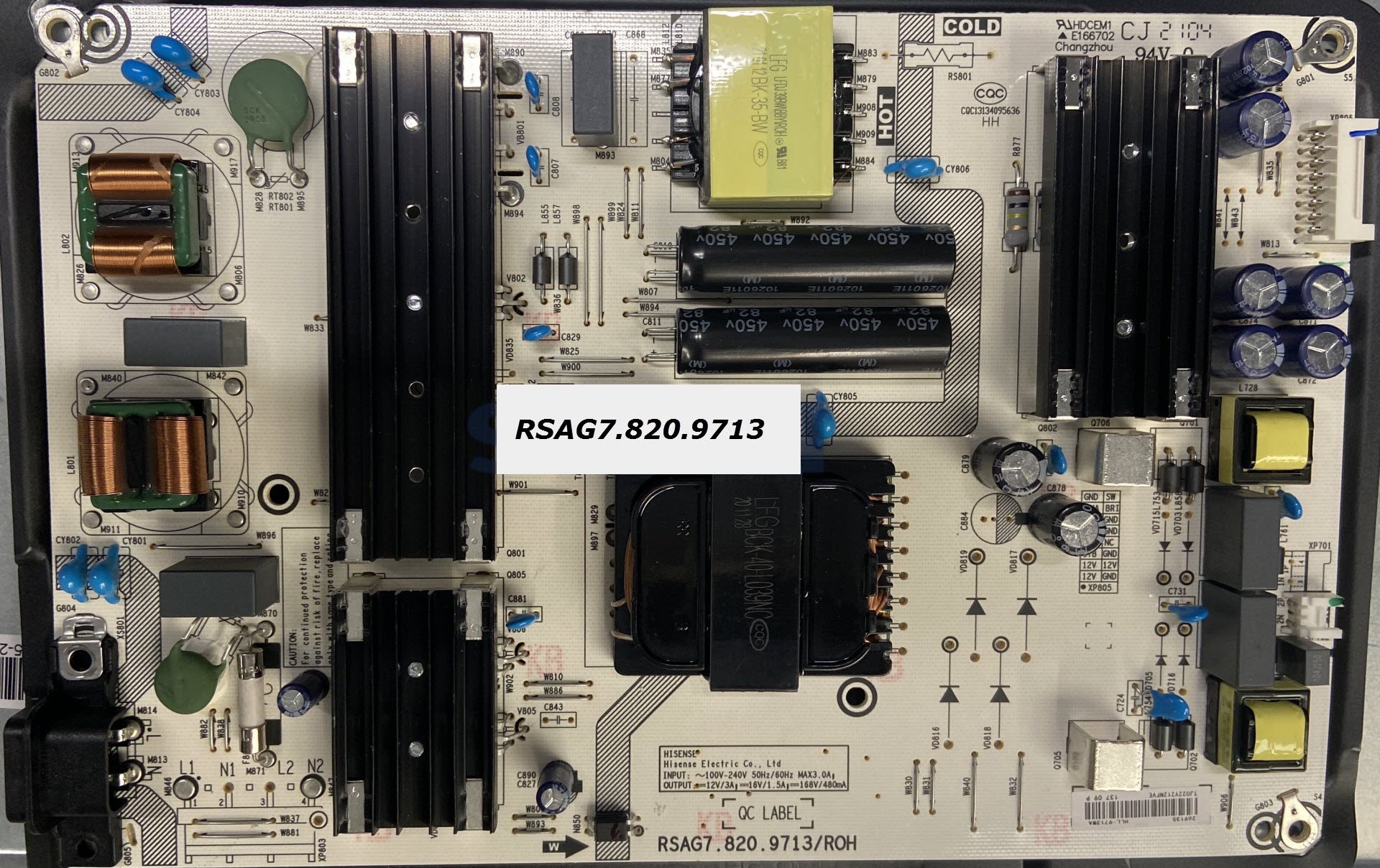

RSAG7.820.9713:
Характеристики Hisense 55AE7400F
4K UHD (3840x2160), HDR. диагональ экрана 55". Smart TV (VIDAA), Wi-Fi. мощность звука 20 Вт (2х10 Вт). тип подсветки: Direct LED.
Наличие в продаже: Нет в продаже, последняя цена 38 621
Экран
| Диагональ | 55" (140 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD, HDR |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | VIDAA |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
| TimeShift | есть |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| DVB-T | есть |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Мощность звука | 20 Вт (2х10 Вт) |
|---|---|
| Акустика | два динамика |
| Dolby Digital | DTS |
Разъёмы
| Входы | USB x2, Ethernet (RJ-45), Wi-Fi 802.11ac |
|---|
Корпус и питание
| Размеры с подставкой | 1227x770x250 мм |
|---|---|
| Размеры без подставки | 1227x711x78 мм |
| Вес | с подставкой: 15.4 кг; без подставки: 14.7 кг |
| Крепление на стену | Крепление к стене VESA 300x200 мм |
Другие модели на шасси RSAG7.820.9580
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Hisense 55AE7400F
LED-телевизоры HISENSE могут быть изготовлены в Китае или России г. Санкт-Петербург, пос. Шушары, Московское шоссе, 177 литер А (Ти Пи Ви Ай-Си-Эс). Покупательский спрос обеспечен современным функционалом, дизайном и достаточным качеством продукции.
Техническое описание
Телевизор HISENSE 55AE7400F с ЖК-дисплеем JHD550X3U81-TAL2K2, размером по диагонали 55" (140 см) формата 16:9. В LCD-панели телевизора реализована прямая подсветка с задним расположением светодиодов - Direct LED.
Имеется удобная функция записи телевизионных программ с последующим просмотром в другое время (TimeShift).
Матрица JHD550X3U81-TAL2K2 и программное обеспечение (ПО) платы main board RSAG7.820.9580/ROH реализуют высококоачественное UHD изображение при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения реализуется по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Телевизор 55AE7400F имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему VIDAA. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), USB x2, Ethernet (RJ-45), Wi-Fi 802.11ac. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Используется блок питания RSAG7.820.9713/ROH.
Габаритные размеры: с подставкой 1227x770x250 мм, без подставки 1227x711x78 мм.
Масса телевизора: с подставкой: 15.4 кг, без подставки: 14.7 кг.
Внимание! Панель JHD550X3U81-TAL2K2 LED-телевизора HISENSE 55AE7400F является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям HISENSE 55AE7400F
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если HISENSE 55AE7400F не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если HISENSE 55AE7400F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если HISENSE 55AE7400F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора HISENSE 55AE7400F требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели JHD550X3U81-TAL2K2. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре HISENSE по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
