Ремонт телевизора HAIER 65 SMART TV S2
HAIER LED
Model: 65 SMART TV S2
Chassis/Version: T.MT9602.731
Panel: ST6451D06-3
LED backlight: LED65D07-ZC62AG-02D 30365007043D
LED driver (backlight): integrated into PSU
PWM LED driver: PWM SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): TV6507-ZC02-01 E021M716-B2
PWM Power: PFC & DC-DC SOP-20
MOSFET Power: TO-220, TO-252
MainBoard: T.MT9602.731
IC MainBoard: CPU: MT9602, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2 & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- HAIER 65 SMART TV S2 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания TV6507-ZC02-01.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (TO-220, TO-252) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC-DC SOP-20, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок LED65D07-ZC62AG-02D 30365007043D, но иногда неисправным оказывается и LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы T.MT9602.731 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: MT9602, eMMC: KLM8G1GETF-B041. Неисправные компоненты следует заменить.
Прежде чем менять тюнер DVBT/T2 & SAT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание! Пользователям и владельцам телевизоров HAIER 65 SMART TV S2, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Дополнительно по ремонту MainBoard
Плата T.MT9602.731 от производителя CVTE Dream-Future.
Процессор MT9602 от MediaTek.
64-bit SoC MediaTek MT9602 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3 48b 2GB.
Прошивка хранится в микросхеме eMMC 8/16 GB, например KLM8G1GETF/KLMAG1JETD.
Внешний вид MainBoard T.MT9602.731 показан на рисунке ниже:

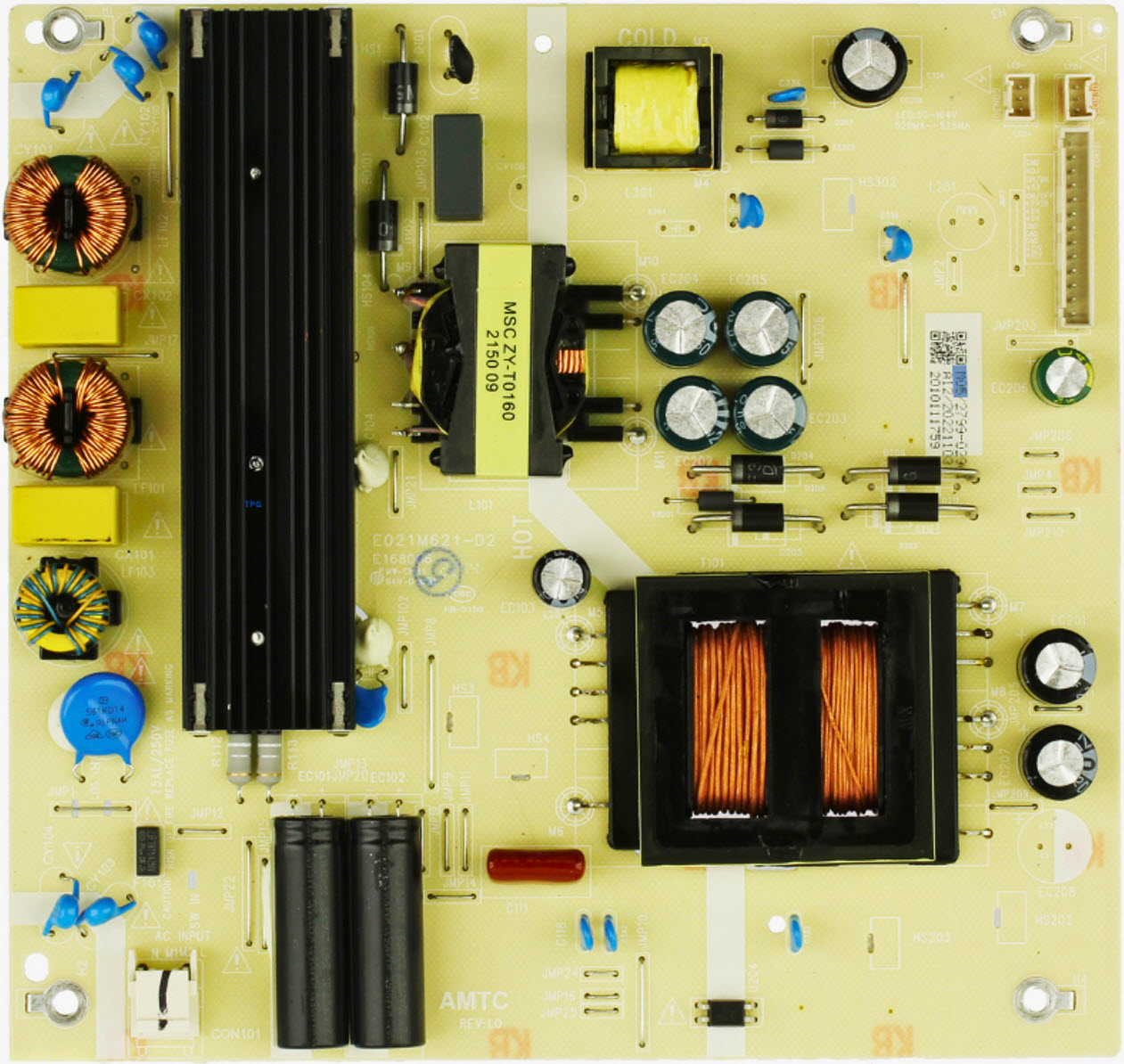

Внешний вид блока питания
Основные особенности устройства HAIER 65_SMART_TV_S2:
Установлена матрица (LED-панель) ST6451D06-3.
Для питания светодиодов подсветки LED65D07-ZC62AG-02D применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PWM SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора HAIER 65_SMART_TV_S2 осуществляет модуль питания TV6507-ZC02-01, либо его аналоги c использованием микросхем PFC & DC-DC SOP-20 и силовых ключей типа TO-220, TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль T.MT9602.731, с применением микросхем CPU: MT9602, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST6451D06-3
Начало производства: 2022
Brand: CSOT
Model: ST6451D06-3
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD68PPI
Active Area: 1428.48(W)×803.52(H) mm
Refresh Rate: 60Hz
Pixel Format: RGB Vertical Stripe
Luminance: 0 cd/m²
Contrast: 6000 : 1 (Typ.) (TM)
Work Mode: HVA, Normally Black, Transmissiv
Display Colors: 1.07B 99%sRGB
Driver IC: Built-in COF 12 source chips
Signal Interface: V-by-One 8 lane, 51 pinsConnector
Backlight: No B/L
Voltage: 12.0V
