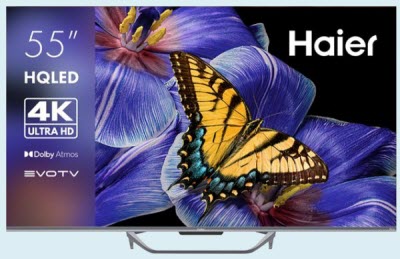

Ремонт телевизора HAIER 55 Smart TV S4
HAIER LED
Model: 55 Smart TV S4
Chassis/Version: T.MT9602.731
Panel: ST5461D12-4
LED backlight: TCL55D14-ZC42AG-11D 303TC550078D
T-CON: TD-0024 ; KV7636-VPP, CS603
LED driver (backlight): integrated into PSU
Power Supply (PSU): MP185TL-3Q61 REV:1.0
PWM Power: PFC & DC/DC
MOSFET Power: TO-220
MainBoard: T.MT9602.731
IC MainBoard: CPU: MT9602, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2 & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор HAIER 55 SMART TV S4 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания MP185TL-3Q61.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC/DC, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок TCL55D14-ZC42AG-11D 303TC550078D.
Чтобы выявить обрыв в планках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы T.MT9602.731 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MT9602, eMMC: KLM8G1GETF-B041 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера DVBT/T2 & SAT. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание! Пользователям и владельцам телевизоров HAIER 55 SMART TV S4, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Реализация 4K - V-by-One 8 lane 51 pins Connector -> TD-0024, контроллер KV7636-VPP -> 60 + 60 pins Connectors -> COF Built-in 12 source chips. |
Дополнительно по ремонту MainBoard
Плата T.MT9602.731 от производителя CVTE Dream-Future.
Процессор MT9602 от MediaTek.
64-bit SoC MediaTek MT9602 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3 48b 2GB.
Прошивка хранится в микросхеме eMMC 8/16 GB, например KLM8G1GETF/KLMAG1JETD.
Внешний вид MainBoard T.MT9602.731 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства HAIER 55_SMART_TV_S4:
Установлена матрица (LED-панель) ST5461D12-4.
В управлении матрицей используется Тайминг-Контроллер (T-CON) TD-0024.
Для питания светодиодов подсветки TCL55D14-ZC42AG-11D применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора HAIER 55_SMART_TV_S4 осуществляет модуль питания MP185TL-3Q61, либо его аналоги c использованием микросхем PFC & DC/DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль T.MT9602.731, с применением микросхем CPU: MT9602, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST5461D12-4
Начало производства: 2018
Brand: CSOT
Model: ST5461D12-4
Diagonal Size: 55"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 80PPI
Active Area: 1209.6(W)×680.4(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.65.Kgs
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
