Supra STV-LC48T400FL
LED-телевизор, 48" (122 см), 1920x1080, 2014 года
Состав телевизора STV-LC48T400FL
| Шасси | HK-T.SP9202V51 |
|---|---|
| Main board | HK-T.SP9202V51 |
| Блок питания | AY156D-4SF // SHG4202A-191S |
| Матрица (панель) | MT4761B01-1 XL2 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | LED 2835 6V |
| Микросхемы main board | Flash GD25Q32 |
| ШИМ блока питания | PFC, PWM |
| ШИМ инвертора / драйвера | BD9211F |
| Ключи инвертора | TO-252 |
| Тюнер | NoName |
Типовые неисправности
Возможные проявления дефектов
- Телевизор SUPRA STV-LC48T400FL не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания AY156D-4SF.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC, PWM обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы HK-T.SP9202V51 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов Flash GD25Q32 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Перед заменой тюнера NoName, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board HK-T.SP9202V51
Плата HK-T.SP9202V51 от производителя HIKEEN. Процессор SUNPLUS SPV9202. Для этой платы есть ещё 4 прошивки от других моделей.
Внешний вид main board HK-T.SP9202V51 показан на рисунке ниже:
HK-T.SP9202V51 может применяться в телевизорах:
SUPRA STV-LC48T400FL (Panel MT4761B01-1 XL2), SUPRA STV-LC50T400FL (Panel T500HVN07.1 XL).
Блок питания
Этот блок питания стоит ещё в 2 телевизорах.
Этот блок питания стоит ещё в 1 телевизоре.

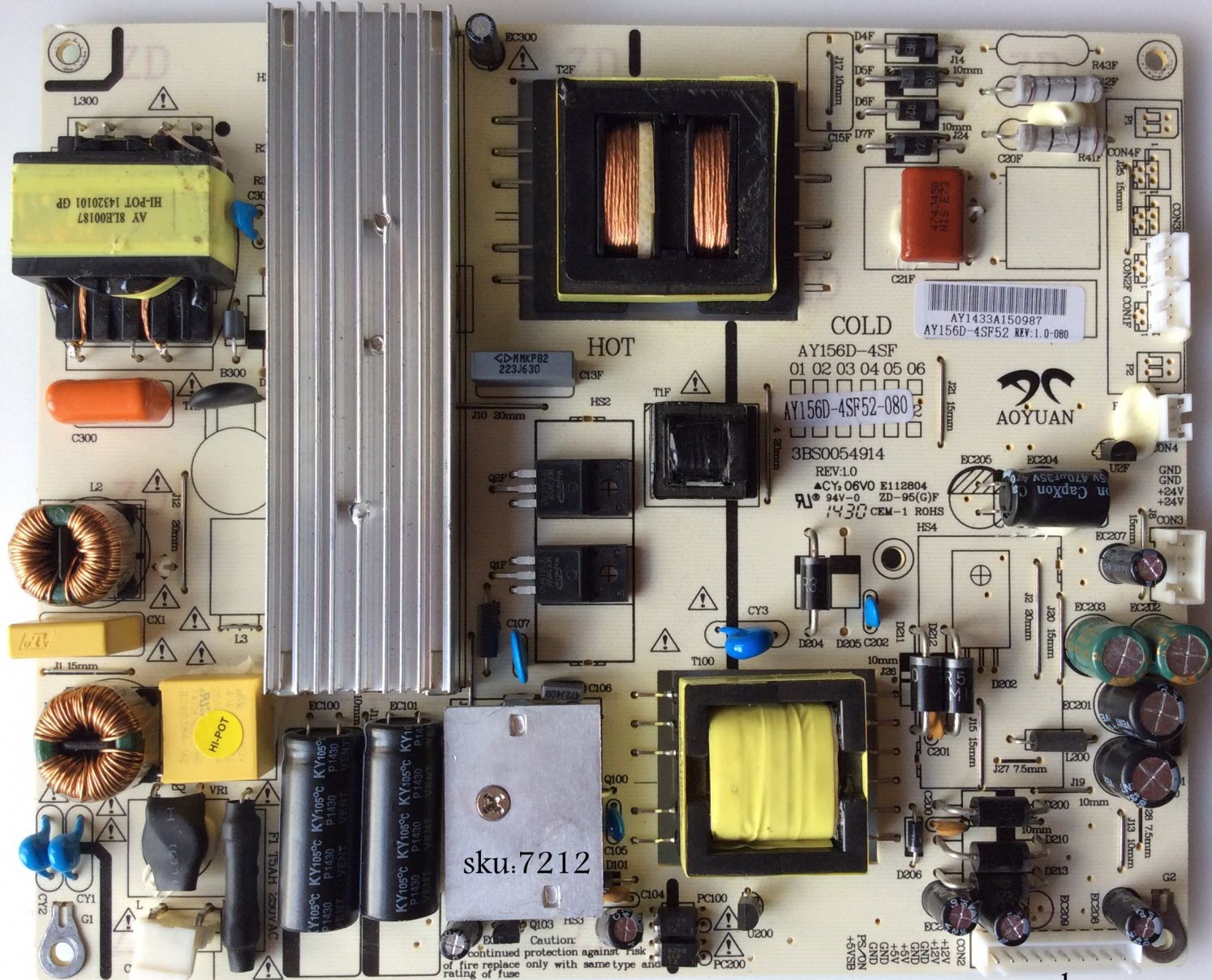

AY156D-4SF:
Схемы и сервис-мануалы
Уменьшить ток подсветки с 140 mA до 115 mA - заменил один из резисторов RF41-RF43 5.1 Ohm на 10 Ohm в датчике тока драйвера на плате блока питания AY156D-4SF.
Прошивки для Supra STV-LC48T400FL
- STV-LC48T400FL V1N06, 25Q32 HK-T.SP9202V51, CRC 23275C5C, 3,6 МБ
- STV-LC48T400FL V1N07, 25Q32 HK-T.SP9202V51, CRC 904FA755, 3,8 МБ
- STV-LC48T400FL V1P03, 25Q32 HK-T.SP9202V51, CRC 23275C5C, 3,6 МБ
- STV-LC48T400FL, GD25Q32 HK-T.SP9202V51, CRC 23275C5C, 3,6 МБ
Характеристики Supra STV-LC48T400FL
ЖК, 1080p Full HD, диагональ 48" (122 см), HDMI x3, USB, DVB-T2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 48" (122 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 350 кд/м2 |
| Динамическая контрастность | 150000:1 |
| Угол обзора | 178° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2x8 Вт) |
| Акустика | два динамика |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, VGA, HDMI x3, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1100x705x260 мм |
| Размеры без подставки | 1100x647x98 мм |
| Вес | 15 кг |
| Крепление на стену | есть |
Другие модели на шасси HK-T.SP9202V51
У моделей на одном шасси общие платы, схемы и типовые неисправности.
