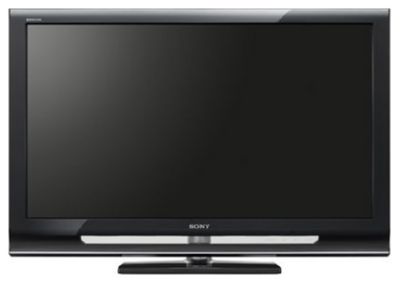

Sony KDL-52W4500
ЖК-телевизор, 52" (132 см), 1920x1080, 2008 года
Состав телевизора KDL-52W4500
| Main board | 1-877-366-13 |
|---|---|
| Блок питания | 1-876-290-13 & 1-876-294-12 |
| Матрица (панель) | LTY520HE06 |
Main board 1-877-366-13
Плата 1-877-366-13 от производителя Sony Corporation. Процессор fujitsu MB90F334A 16-bit AT architecture F2MC-16LX, питание ядра 3.3 В.
Схемы и сервис-мануалы
- Service Manual 2008, 76 стр., 4,7 МБ
Характеристики Sony KDL-52W4500
ЖК, 52", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x3, Ethernet
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 52" (132 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 50000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB, Ethernet (RJ-45) |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1262x871x347 мм |
| Размеры без подставки | 1262x829x117 мм |
| Вес | с подставкой: 39.5 кг; без подставки: 33 кг |
| Крепление на стену | есть |
| Потребление от сети | 293 Вт |
Другие модели на main board 1-877-366-13
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sony KDL-52W4500
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-52W4500 с ЖК-дисплеем LTY520HE06, размером по диагонали 52" (132 см) формата 16:9. Яркость свечения экрана 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 50000:1 достигается специальным контролем работы подсветки.
Матрица LTY520HE06 и программное обеспечение основной платы main board 1-877-366-13 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 293 Вт. Блок питания 1-876-290-13.
Габаритные размеры: с подставкой 1262x871x347 мм, без подставки 1262x829x117 мм.
Масса телевизора: с подставкой: 39.5 кг, без подставки: 33 кг.
Внимание! Панель LTY520HE06 LCD-телевизора SONY KDL-52W4500 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-52W4500
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-52W4500 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-52W4500 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-52W4500 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-52W4500 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTY520HE06. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
