Телевизор SONY KDL-46S2510

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SONY, модель: KDL-46S2510.
Коротко от телевизоре: ЖК, 46", 1366x768, 720p HD, звук: 20Вт, разъёмов HDMI: 2.

Помощь в ремонте. Доступен документ PDF.

Service Manual 102 страниц 2007 г. на модели KDL-32S2510, KDL-40S2510, KDL-46S2510, KDL-32S2520, KDL-32S2530, KDL-40S2530, KDL-46S2530.

Скачать документ WAX2T в архиве (9 Мб).

TV SONY

Model: KDL-46S2510

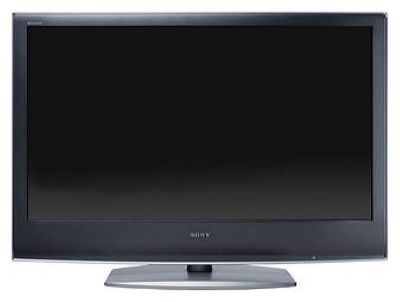

Телевизор SONY KDL-46S2510

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - комбинированный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2006
Размер экрана по диагонали: 46" (117 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Поддержка HD: 720p HD
Контрастность динамическая: 5000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: с памятью на 700 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2
Вес телевизора: 34 кг
Размеры с подставкой: 1120x805x334 мм
Размеры без подставки: 1120x755x116 мм
Потребление от сети: 249 Вт

датчик света; поворотная подставка; электронная программа телепередач EPG

LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.

Техническое описание

Телевизор SONY KDL-46S2510 с ЖК-дисплеем, размером по диагонали 46" (117 см) формата 16:9. Динамическая контрастность 5000:1 достигается специальным контролем работы подсветки.
Панель и программное обеспечение платы позволяют просматривать изображение в HD качестве при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768.
Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T .

Мощность, потребляемая телевизором в рабочем режиме от сети, составляет 249 Вт.

Габаритные размеры: с подставкой 1120x805x334 мм, без подставки 1120x755x116 мм.

Масса телевизора: 34 кг.

Внимание! Панель LCD-телевизора SONY KDL-46S2510 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SONY KDL-46S2510

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SONY KDL-46S2510 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.

В случае если SONY KDL-46S2510 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.

Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SONY KDL-46S2510 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.

Если разбит или треснул экран

Экран LCD телевизора SONY KDL-46S2510 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.

При любых механических повреждениях экрана требуется замена LCD панели. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у SONY KDL-46S2510 нет изображения, но есть звук, может не работать подсветка дисплея. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.



Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
