Телевизор SONY KDL-32S2010

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SONY, модель: KDL-32S2010.
Коротко от телевизоре: ЖК, 32", 1366x768, 720p HD, звук: 20 Вт.

В составе используется MainBoard 1-869-656-21 172714521 и LCD-panel LTZ320WS-L05.
Блок питания (PSU) APS-220 1-869-132-11 Power Supply.

Доступна для скачивания документация по ремонту на странице ниже.

TV SONY

Model: KDL-32S2010

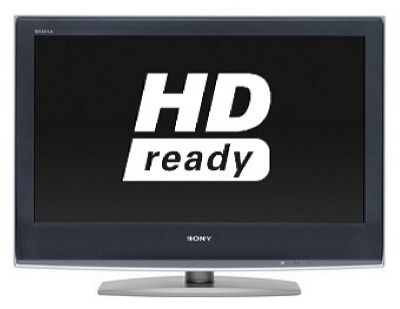

Телевизор SONY KDL-32S2010

Дополнительные функции звука:
Объемный звук.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2006
Размер экрана по диагонали: 32" (81 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Матрица: LTZ320WS-L05
Поддержка HD: 720p HD
Контрастность: 1300:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T
Телетекст: с памятью на 700 стр.
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: SCART x2, RGB, HDMI
Вес телевизора: 17 кг

Помощь в ремонте. Доступны документы PDF.

1. Service Manual 83 страниц 2006 г. на модели KDL-23S2010, KDL-26S2010, KDL-32S2010, KDL-40S2010, KDL-46S2010.

Скачать документ WAX2 в архиве (12.4 Мб).

2. Service Manual 101 страниц 2006 г. на модели KDL-26S2000E, KDL-32S2000E, KDL-40S2000E, KDL-46S2000E, KDL-32S2010E, KDL-40S2010E, KDL-46S2010E, KDL-26S2020E, KDL-32S2020E, KDL-26S2000U, KDL-32S2000U, KDL-40S2000U, KDL-46S2000U, KDL-26S2010U, KDL-32S2010U, KDL-40S2010U, KDL-46S2010U, KDL-26S2020U, KDL-32S2020U.

Скачать документ WAX2 в архиве (9.3 Мб).

LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.

Техническое описание

Телевизор SONY KDL-32S2010 с ЖК-дисплеем LTZ320WS-L05, размером по диагонали 32" (81 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 1300:1.
Матрица LTZ320WS-L05 и программное обеспечение основной платы MainBoard 1-869-656-21 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC.
Мощность звуковой акустической системы 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), SCART x2, RGB, HDMI. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.

В телевизоре используется блок питания APS-220.

Габаритные размеры: 792x593x219 мм.

Масса телевизора: 17 кг.

Внимание! Панель LTZ320WS-L05 LCD-телевизора SONY KDL-32S2010 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SONY KDL-32S2010

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SONY KDL-32S2010 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.

В случае если SONY KDL-32S2010 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.

Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SONY KDL-32S2010 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.

Если разбит или треснул экран

Экран LCD телевизора SONY KDL-32S2010 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.

При любых механических повреждениях экрана требуется замена LCD панели LTZ320WS-L05. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у SONY KDL-32S2010 нет изображения, но есть звук, может не работать подсветка дисплея LTZ320WS-L05. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели LTZ320WS-L05 - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard 1-869-656-21.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard 1-869-656-21, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
