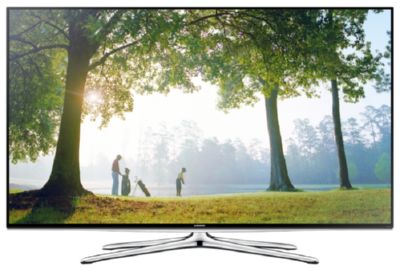

Samsung UE50H6200
LED-телевизор, 50" (127 см), 1920x1080, 2014 года
Состав телевизора UE50H6200
| Main board | BN41-02156A BN94-07307Z |
|---|---|
| Блок питания | BN44-00711A L55X1T_ESM |
| Матрица (панель) | CY-GH050CSNV1H |
Main board BN41-02156A
Плата BN41-02156A от производителя Samsung Electronics. Процессор Samsung SEMS31. Оперативная память DDR3 K4B4G1646D-BCMA x 3, отдельные микросхемы. Прошивка хранится в eMMC KKLM4G1FEAC-C031, SPI Flash 25Q40CL. Эта плата стоит ещё в 55 телевизорах.
Блок питания BN44-00711A
Этот блок питания стоит ещё в 11 телевизорах.
Схемы и сервис-мануалы
- Service Manual, шасси U8DC 2014, 71 стр., 4,9 МБ
Прошивки для Samsung UE50H6200
Прошивки с сайта производителя
UE50H6200AWXXH, UE50H6200AKXXU, UE50H6200AWXXN, UE50H6200AWXZF, версия 2910.0 от Mar 07. 2023 (Корея)
Для модели UE50H6200AWXXH от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Upgrade File (USB) | T-MST14DEUC.zip | Версия: 2910.0 | Дата: Mar 07. 2023 | Размер: 867.12 Mb |
| Инструкция по обновлению | 2014_ | Версия: 1.0 | Дата: Mar 07. 2023 | Размер: 0.44 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Документ CE DoC | CE-DoC_UE32H62xx.pdf | Версия: 1.0 | Дата: May 08. 2014 | Размер: 0.12 Mb |
| Quick Guide | [UH6240- | Версия: — | Дата: Jun 23. 2014 | Размер: 61.46 Mb |
| Руководство пользователя | [ENG]X14DVBEUH- | Версия: — | Дата: Jul 28. 2014 | Размер: 6.02 Mb |
| Multiroom Guide | [Mutiroom_ | Версия: — | Дата: Jul 28. 2014 | Размер: 7.16 Mb |
| Руководство пользователя | [ENG]X14DVBEUH- | Версия: — | Дата: Nov 27. 2014 | Размер: 6.02 Mb |
| Multiroom Guide | [Mutiroom_ | Версия: — | Дата: Nov 27. 2014 | Размер: 7.16 Mb |
Файлы скачать можно на сайте производителя для модели UE50H6200AWXXH.
Характеристики Samsung UE50H6200
3D LCD, 1080p Full HD, диагональ 50" (127 см), Smart TV, Wi-Fi, HDMI x4, USB x3, DVB-T2, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 50" (127 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, затворная технология, конвертация 2D в 3D |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черная передняя панель с серебристым основанием |
|---|---|
| Размеры с подставкой | 1117x733x307 мм |
| Размеры без подставки | 1117x654x64 мм |
| Вес | с подставкой: 14.4 кг; без подставки: 12.8 кг |
| Крепление на стену | есть |
| Потребление от сети | 161 Вт |
| Региональные коды | uk|||UE50H6200AW|||UE50H6200AWXXH |
Другие модели на main board BN41-02156A
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
- Samsung UE40H6400AK UE40H6400
- Samsung UE48H6400AK UE48H6400
- Samsung UE32H6200AK
- Samsung UE40H6200 UE40H6200AK
- Samsung UE40H6400
- Samsung UE55H7000 UE55H7000AT
- Samsung UE48H6230AK UE48H6230
- Samsung UE32H6400 UE32H6400AK
- Samsung UE32H6410AU UE32H6410
- Samsung UE48H6200 UE48H6200AK
- Samsung UE48H6400
- Samsung UE32H6200
- Samsung UE40H6410 UE40H6410AU
- Samsung UE48H6650AT
- Samsung UE32H4500AK UE32H4500
- Samsung UE32H4510 UE32H4510AK
- Samsung UE32H6410
- Samsung UE32H5500 UE32H5500AK
- Samsung UE65H6400
- Samsung UE40H5500 UE40H5500AK
- Samsung UE40H7000 UE40H7000AK
- Samsung UE55H6500 UE55H6500AT
- Samsung UE48H6230
- Samsung UE32H6230 UE32H6230AK
- Samsung UE40H6240
- Samsung UE46H7000
- Samsung UE48H6650
- Samsung UE40H6230 UE40H6230AK
- Samsung UE48H6500
- Samsung UE48H6350 UE48H6350AK
- Samsung UE40H6500 UE40H6500AT
- Samsung UE48H6410AU UE48H6410
- Samsung UE40H6350
- Samsung UE40H6650 UE40H6650AT
- Samsung UE32H4500
- Samsung UE48H6410
- Samsung UE55H6200
- Samsung UE32H6350 UE32H6350AK
- Samsung UE48H5500
- Samsung UE48H6240
Рекомендации пользователю Samsung UE50H6200
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE50H6200 с ЖК-дисплеем CY-GH050CSNV1H, размером по диагонали 50" (127 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица CY-GH050CSNV1H и программное обеспечение основной платы main board BN41-02156A предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор UE50H6200 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 161 Вт. Блок питания BN44-00711A.
Габаритные размеры: с подставкой 1117x733x307 мм, без подставки 1117x654x64 мм.
Масса телевизора: с подставкой: 14.4 кг, без подставки: 12.8 кг.
Внимание! Панель CY-GH050CSNV1H LED-телевизора SAMSUNG UE50H6200 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE50H6200
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE50H6200 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE50H6200 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE50H6200 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE50H6200 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели CY-GH050CSNV1H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
