Rolsen RL-19L1003

LED-телевизор, 19" (48 см), 1366x768, 2012 года

Состав телевизора RL-19L1003

Main boardT.VST29.A2B_12313
Блок питанияAY039D-1SF02 Rev1.0
Матрица (панель)M185BGE-L10 Rev.C1

Main board T.VST29.A2B_12313

Плата T.VST29.A2B_12313 от производителя CVTE Dream-Future. Процессор Mstar TSUMV59XE QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 2 прошивки от других моделей.

Блок питания AY039D-1SF02

Этот блок питания стоит ещё в 1 телевизоре.

Характеристики Rolsen RL-19L1003

LCD, LED, 19", 1366x768, 720p HD, мощность звука 4 Вт

Наличие в продаже: Нет в продаже

Экран

Диагональ19" (48 см)
Формат экрана16:9
Разрешение1366x768
Поддержка HD720p HD
Частота обновления50 Гц
Подсветкаесть, Edge LED
Яркость250 кд/м2
Динамическая контрастность60000:1
Угол обзора170°
Время отклика5 мс
Прогрессивная развёрткаесть

Smart TV и мультимедиа

Wi-Fiнет
Форматы мультимедиаMP3, WMA, JPEG

Приём сигнала

Стандарты ТВPAL, SECAM, NTSC
Телетекстесть
Форматы DTV480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Звук

Стереоесть
Мощность звука4 Вт (2х2 Вт)
Акустикадва динамика
Разъём наушниковесть

Разъёмы

ВходыAV, аудио x2, компонентный, SCART, VGA, HDMI, USB
ВыходыAV
Разрешения для ПК640x480, 800x600, 1024x768

Корпус и питание

Цвет корпусачерная передняя панель с серебристым и красным оформлением
Размеры с подставкой449x359x180 мм
Размеры без подставки449x315x51 мм
Вес3.2 кг
Крепление на стенуесть
Потребление от сети20 Вт

Другие модели на main board T.VST29.A2B_12313

У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.

Рекомендации пользователю Rolsen RL-19L1003

LED-телевизоры ROLSEN изготавливались в России, находятся в эксплуатации, подлежат ремонту и обслуживаются в любых телевизионных мастерских и сервисных центрах.

Техническое описание

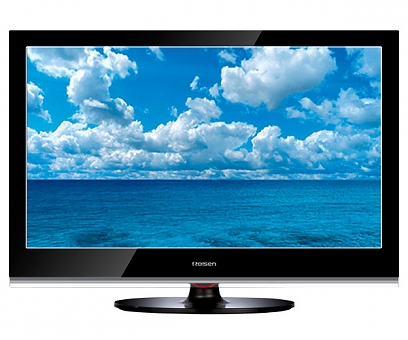

Телевизор ROLSEN RL-19L1003 с ЖК-дисплеем M185BGE-L10, размером по диагонали 19" (48 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 60000:1 достигается специальным контролем работы светодиодов. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица M185BGE-L10 и программное обеспечение платы main board T.VST29.A2B_12313 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, JPEG.
Мощность акустической системы звука 4 Вт (2х2 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.

Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 20 Вт. Блок питания AY039D-1SF02.

Габаритные размеры: с подставкой 449x359x180 мм, без подставки 449x315x51 мм.

Масса телевизора: 3.2 кг.

Внимание! Панель M185BGE-L10 Rev.C1 LED-телевизора ROLSEN RL-19L1003 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям ROLSEN RL-19L1003

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если ROLSEN RL-19L1003 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если ROLSEN RL-19L1003 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если ROLSEN RL-19L1003 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора ROLSEN RL-19L1003 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели M185BGE-L10 Rev.C1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ROLSEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
