DNS E19A00
LED-телевизор, 19" (48 см), 1366x768, 2012 года
Состав телевизора E19A00
| Шасси | T.VST29.A2B |
|---|---|
| Main board | T.VST29.A2B_12313 DX1517P V185B1-PE1 ROHS T1208-121 DX-102 |
| Блок питания | MP113_REV1.3 |
| Матрица (панель) | CX185LEDM (V185B1-PE) |
| Инвертор / LED-драйвер | with integrated PSU |
| Микросхемы main board | GG2U (5), DX1517P |
| ШИМ блока питания | PWM SOT23-6 (LPP 35) |
| ШИМ инвертора / драйвера | BIT3251 |
| Ключи инвертора | AO4616 (8pin) , AOD478 (3pin) |
Типовые неисправности
Возможные проявления неисправностей
- DNS E19A00 не включается совсем и не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) MP113.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо в первую очередь проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) PWM SOT23-6 (LPP 35). Проверяется только заменой на заведомо исправный.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностика материнской платы T.VST29.A2B_12313 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - GG2U (5), DX1517P которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Владельцам телевизора E19A00 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board T.VST29.A2B_12313
Плата T.VST29.A2B_12313 от производителя CVTE Dream-Future. Процессор Mstar TSUMV59XE QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 1 прошивка от других моделей.
Внешний вид main board T.VST29.A2B_12313 показан на рисунке ниже:
T.VST29.A2B_12313 может применяться в телевизорах:
DNS E19A00 (Panel CX185LEDM (V185B1-PE)), DNS E22A11 (Panel M215HGE-P02), DNS E22A00 (Panel CX215LEDM M215HGE-P01), DNS E16A20 (Panel TL156WH4 (TL)(N2)), ERISSON 24LEB15 (Panel M240HW01 VD), ROLSEN RL-19L1003U (Panel M185BGE-L10 Rev.C1), ROLSEN RL-22L1003U (Panel V216BG1-LE1 REV C1), ROLSEN RL-23L1003UF (Panel M230HGE-L20 Rev.C1), ROLSEN RL-23L1005UF (Panel M230HGE-L20 RevC1).

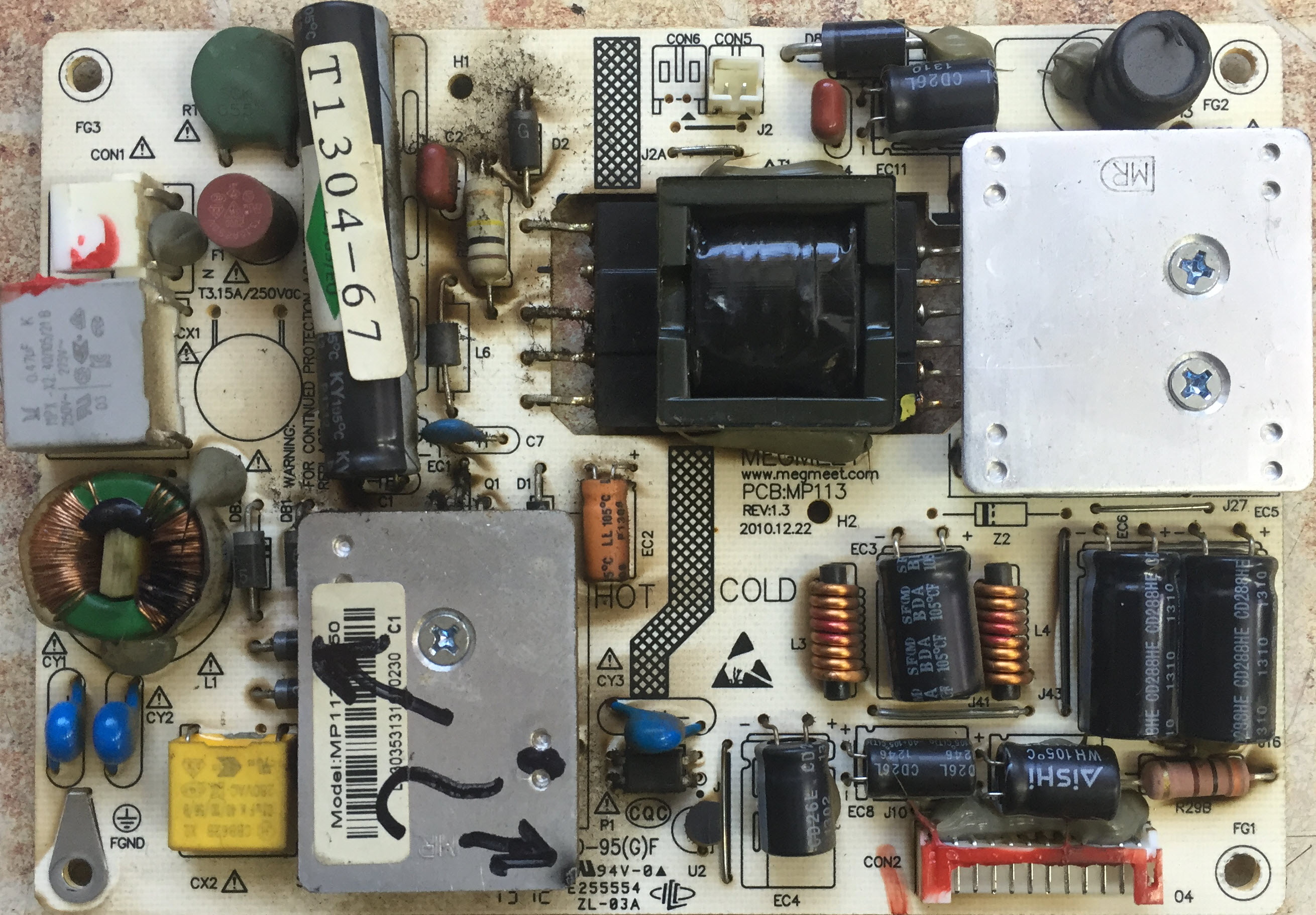

Блок питания MP113_REV1.3
Этот блок питания стоит ещё в 1 телевизоре.
MP113_REV1.3:
Прошивки для DNS E19A00
- E19A00, 25Q32 T.VST29.A2B 12313, CRC 4C8BF0DE, 2,7 МБ
- E19A00, W25Q32BV CV59L-C, CRC 9CCB2242, 2,4 МБ
- E19A00, 25Q32BSIG T.MS18VG.62B 11505, CRC 4AE58506, 2,6 МБ
- E19A00, 25Q32 T.VST29.A2B_12313, CRC 4C8BF0DE, 2,7 МБ
Характеристики DNS E19A00
LCD, LED, 19", 1366x768, 720p HD, мощность звука 10 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Контрастность | 1000:1 |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Встроенная память | 4 Гб |
|---|---|
| Wi-Fi | нет |
| Форматы мультимедиа | MP3, WMA, MPEG4, JPEG |
| TimeShift | есть |
| Запись программ | на USB-накопитель |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 462x332x150 мм |
| Размеры без подставки | 462x290x45 мм |
| Вес | 3 кг |
| Крепление на стену | есть |
| Потребление от сети | 36 Вт |
Другие модели на шасси T.VST29.A2B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю DNS E19A00
Современные LED-телевизоры DNS, реализованные на российском рынке, изготовлены в Китае и на калининградских предприятиях крупноузловой сборки.
Необходимый покупательский спрос обеспечен весьма доступной ценой, современным дизайном и относительно неплохим качеством изображения.
Техническое описание
Телевизор DNS E19A00 с ЖК-дисплеем V185B1-PE, размером по диагонали 19" (48 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность - отношение максимальной яркости к минимальной составляет 1000:1. В данной модели используется панель с торцевым расположением светодиодов подсветки - Edge LED.
Матрица V185B1-PE и программное обеспечение платы main board T.VST29.A2B_12313 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 36 Вт. Блок питания MP113_REV1.3.
Габаритные размеры: C подставкой 462x332x150 мм, Без подставки 462x290x45 мм.
Масса телевизора: 3 кг.
Внимание! Панель V185B1-PE LED-телевизора DNS E19A00 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям DNS E19A00
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если DNS E19A00 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если DNS E19A00 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если DNS E19A00 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора DNS E19A00 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели V185B1-PE. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре DNS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
