DNS E22A00
LED-телевизор, 22" (56 см), 1920x1080, 2012 года
Состав телевизора E22A00
| Шасси | T.VST29.A2B |
|---|---|
| Main board | T.VST29.A2B 12313 |
| Блок питания | MP113TH-39 |
| Матрица (панель) | M215HGE-P01 CX215LEDM |
| T-CON | M215HGE-21-X+C |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | TSUMV59XE-Z1, SPI Flash: W25Q32FVSIG, 1517P |
| ШИМ блока питания | PWM SOT23-6 (BA2S2D, BA2P18, LPP36) |
| ШИМ инвертора / драйвера | BIT3251 |
| Тюнер | CDT-3SP5I2-36 |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор DNS E22A00 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
В таких случаях неисправным обычно оказывается источник питания MP113TH-39.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6 (BA2S2D, BA2P18, LPP36), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы T.VST29.A2B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - TSUMV59XE-Z1, SPI Flash: W25Q32FVSIG, 1517P на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера CDT-3SP5I2-36. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Владельцам телевизора E22A00 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board T.VST29.A2B
Плата T.VST29.A2B от производителя CVTE Dream-Future. Процессор Mstar TSUMV59XU QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 18 прошивок от других моделей.
Внешний вид main board T.VST29.A2B показан на рисунке ниже:
T.VST29.A2B может применяться в телевизорах:
DNS E19A00 (Panel CX185LEDM (V185B1-PE)), DNS E22A11 (Panel M215HGE-P02), DNS E22A00 (Panel CX215LEDM M215HGE-P01), DNS E16A20 (Panel TL156WH4 (TL)(N2)), ERISSON 22LEB15 (Panel M215HW01), ERISSON 19LEB15 (Panel M185XW01), ERISSON 24LEB15 (Panel M240HW01 VD), ROLSEN RL-19L1003U (Panel M185BGE-L10 Rev.C1), ROLSEN RL-22L1003U (Panel V216BG1-LE1 REV C1), ROLSEN RL-23L1003UF (Panel M230HGE-L20 Rev.C1), ROLSEN RL-23L1005UF (Panel M230HGE-L20 RevC1).

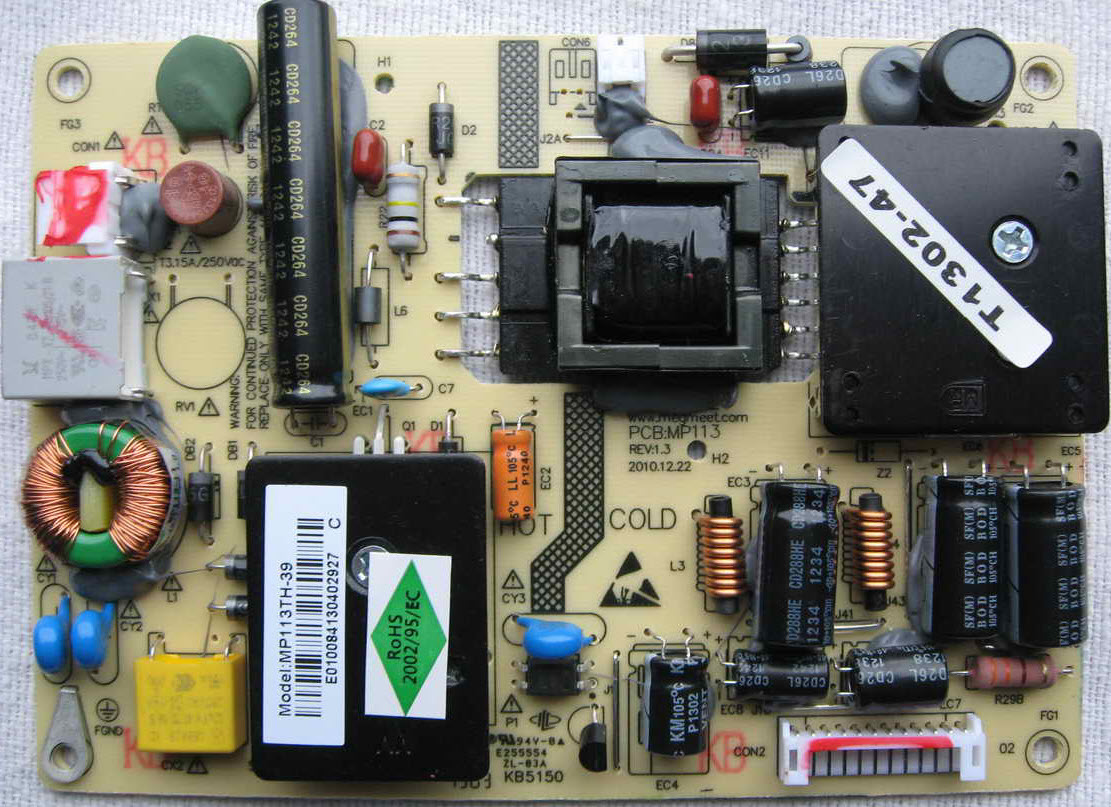

Блок питания MP113TH-39
Этот блок питания стоит ещё в 1 телевизоре.
MP113TH-39:
Схемы и сервис-мануалы
Прошивки для DNS E22A00
- E22A00, 24C01A EEPROM , CRC 4844BF47, 0 КБ
- E22A00, 24C02 EEPROM , CRC E7A90A0C, 0 КБ
- E22A00, 25Q32B SPI.rar , CRC BC759D5F, 2,6 МБ
- E22A00, 25Q32F T.MS18VG.62B 11505, CRC 84DD2FD4, 2,6 МБ
- E22A00, 25Q64 CV59L-C, CRC 456D5131, 4,9 МБ
- E22A00, 25Q32 CV59L-C, CRC FD42249E, 2,4 МБ
- E22A00, W25Q32FV T.VST29.A2B 12313, CRC C22507ED, 7,4 МБ
- E22A00, 25Q32 CV59L-C, CRC AD67B112, 2,5 МБ
- E22A00, W25Q32FVSIG T.VST29.A2B, CRC B7585E32, 2,7 МБ
- E22A00, 25Q32BV CV59L-C, CRC FD42249E, 2,5 МБ
Характеристики DNS E22A00
LCD, LED, 22", 1920x1080, 1080p Full HD, мощность звука 10 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (56 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 300 кд/м2 |
| Контрастность | 1000:1 |
| Угол обзора | 170° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Встроенная память | 4 Гб |
|---|---|
| Wi-Fi | нет |
| Форматы мультимедиа | MP3, WMA, MPEG4, JPEG |
| TimeShift | есть |
| Запись программ | на USB-накопитель |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 3.87 кг |
| Крепление на стену | есть |
| Потребление от сети | 36 Вт |
Другие модели на шасси T.VST29.A2B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю DNS E22A00
Современные LED-телевизоры DNS, реализованные на российском рынке, изготовлены в Китае и на калининградских предприятиях крупноузловой сборки.
Необходимый покупательский спрос обеспечен весьма доступной ценой, современным дизайном и относительно неплохим качеством изображения.
Техническое описание
Телевизор DNS E22A00 с ЖК-дисплеем M215HGE-P01, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность - отношение максимальной яркости к минимальной составляет 1000:1. В данной модели используется панель с торцевым расположением светодиодов подсветки - Edge LED.
Матрица M215HGE-P01 и программное обеспечение платы main board T.VST29.A2B реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 36 Вт. Блок питания MP113TH-39.
Габаритные размеры: 530x374x150 мм.
Масса телевизора: 3.87 кг.
Внимание! Панель M215HGE-P01 LED-телевизора DNS E22A00 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям DNS E22A00
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если DNS E22A00 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если DNS E22A00 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если DNS E22A00 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора DNS E22A00 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели M215HGE-P01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре DNS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
