Philips 47PFL3605H
ЖК-телевизор, 47" (119 см), 1920x1080, 2010 года
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM5.1E LA 2011, 99 стр., 12,9 МБ
Прошивки для Philips 47PFL3605H
Прошивки с сайта производителя
47PFL3605H/60, версия TPM51E 2.09 от 28 сентября 2012 г
Обновление программного обеспечения (прошивка, firmware).
Version: TPM51E 2.09, zip файл, 6.1 MB, опубликовано 28 сентября 2012 г.
Русская версия.
Документация:
Краткое руководство PDF файл, 1.2 MB, опубликовано 11 февраля 2010 г.
Брошюра Version:8.1.3, PDF файл, 751.6 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 1.5 MB, опубликовано 17 сентября 2010 г.
Файлы скачать можно на сайте производителя для модели 47PFL3605H/60.
Характеристики Philips 47PFL3605H
LCD, 1080p Full HD, диагональ 47" (119 см), HDMI x2, USB,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 47" (119 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 50000:1 |
| Угол обзора | 178° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x2, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1130x746x270 мм |
| Размеры без подставки | 1130x701x83 мм |
| Вес | с подставкой: 19.8 кг; без подставки: 16.8 кг |
| Крепление на стену | есть |
| Потребление от сети | 118 Вт |
| Региональные коды | 47PFL3605H/12, 47PFL3605H/60 |
Рекомендации пользователю Philips 47PFL3605H
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.

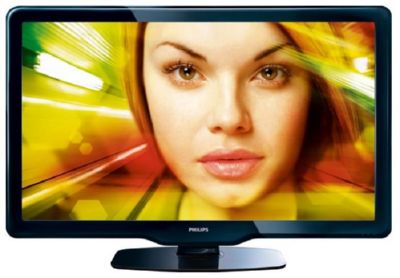

Техническое описание
Телевизор PHILIPS 47PFL3605H с ЖК-дисплеем, размером по диагонали 47" (119 см) формата 16:9. Яркость свечения экрана 400 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 50000:1 достигается специальным контролем работы подсветки.
Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 118 Вт.
Габаритные размеры: с подставкой 1130x746x270 мм, без подставки 1130x701x83 мм.
Масса телевизора: с подставкой: 19.8 кг, без подставки: 16.8 кг.
Внимание! Панель LCD-телевизора PHILIPS 47PFL3605H является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 47PFL3605H
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 47PFL3605H не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 47PFL3605H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 47PFL3605H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 47PFL3605H требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
