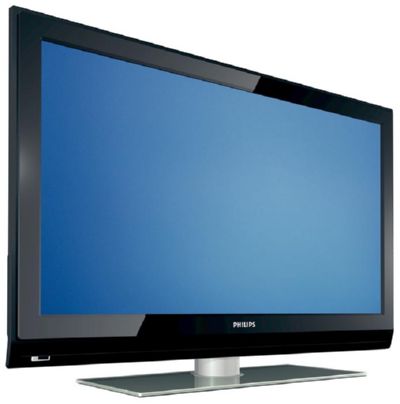

Телевизор PHILIPS 42PFL9532

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PHILIPS, модель: 42PFL9532.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 42" (106 см), разъёмов HDMI: 3, есть USB.

На сайте PHILIPS есть обновление ПО (прошивка). Для 42PFL9532/98, версия 000.064.014.022 от 2009 г. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 215 страниц 2007 г. на модели 32PFL9432/98, 42PFL9532/98, 42PFL9900/98, 47PFL9532/98.

Скачать документ Chassis Q528.1A LA в архиве (41 Мб).

TV PHILIPS

Model: 42PFL9532

Телевизор PHILIPS 42PFL9532

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2007
Размер экрана по диагонали: 42" (106 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 100 Гц
Поддержка HD: 1080p Full HD
Яркость: 550 кд/м2
Контрастность: 1200:1
Контрастность динамическая: 8000:1
Угол обзора: 176°
Время отклика пикселя: 3 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV x3, аудио x5, S-Video x2, компонентный x2, HDMI x3, USB, коаксиальный
Вес телевизора: с подставкой: 33 кг
без подставки: 26.1 кг
Размеры с подставкой: 1046x749x265 мм
Размеры без подставки: 1046x686x116 мм
Потребление от сети: 232 Вт

система подсветки Ambilight, 2-хканальная; датчик освещения

LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.

Техническое описание

Телевизор PHILIPS 42PFL9532 с ЖК-дисплеем, размером по диагонали 42" (106 см) формата 16:9. Яркость свечения экрана 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1200:1. Динамическая контрастность 8000:1 достигается специальным контролем работы подсветки.
Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x3, аудио x5, S-Video x2, компонентный x2, HDMI x3, USB, коаксиальный. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768, 1920x1080.

Мощность, потребляемая рабочем в режиме от сети, составляет 232 Вт.

Габаритные размеры: с подставкой 1046x749x265 мм, без подставки 1046x686x116 мм.

Масса телевизора: с подставкой: 33 кг, без подставки: 26.1 кг.

Внимание! Панель LCD-телевизора PHILIPS 42PFL9532 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям PHILIPS 42PFL9532

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если PHILIPS 42PFL9532 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если PHILIPS 42PFL9532 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PHILIPS 42PFL9532 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора PHILIPS 42PFL9532 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у PHILIPS 42PFL9532 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Файлы для обновления ПО:

1. End Users License Agreement version: 1.0 TXT file, 12.6 kB November 24, 2017

2. version: 1.0 TXT file, 12.6 kB November 24, 2017

3. End Users License Agreement version: 1.0 TXT file, 12.5 kB August 15, 2019

4. version: 1.0 TXT file, 12.5 kB August 15, 2019

5. Software upgrade version: 000.064.014.022 ZIP file, 24.7 MB March 5, 2009

6. version: 000.064.014.022 ZIP file, 24.7 MB March 5, 2009

Файл обновления и инструкции можно скачать на сайте производителя для модели 42PFL9532/98.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
