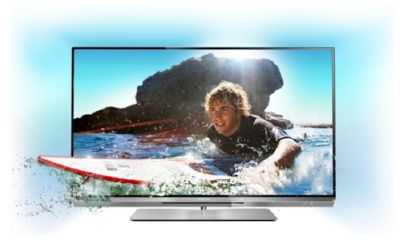

Philips 42PFL6877T/60
LED-телевизор, 42" (107 см), 1920x1080, 2012 года
- Другие обозначения: 42PFL6877T
Состав телевизора 42PFL6877T/60
| Шасси | QFU2.1E LA |
|---|---|
| Main board | 310431365664 310432868323 3104 313 65664 3104 328 68323 UC 225.4 AI1.A 310432868342 |
| Блок питания | DPS-119CP A 272217190582 REV00 |
| Матрица (панель) | LC420EUF (FE)(P1) |
| T-CON | 6870C-0402C |
| Инвертор / LED-драйвер | DPS-119CP A 272217190582 REV00 |
| Планки подсветки | 6922L-0030A, 42 ART TV REV 0.6 1 L-TYPE/R-TYPE 6920L-0001C, 6916L0892A, 6916L0893A |
| Микросхемы main board | FUSION120, H5TQ2G83BFR, H26M21001ECR, TAS5731P1 |
| ШИМ блока питания | DDA010 (Standby), NCP1608B (PFC), 2QS02G, Q1211 (8PIN) |
| ШИМ инвертора / драйвера | DDA009 (24pin) |
| Тюнер | SUT-RE214AN |
| Пульт ДУ | TVRC61312/12 242254990522 YKF316-Z01 |
Типовые неисправности
PHILIPS 42PFL6877T/60, как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
При полном отсутствии каких-либо признаков работоспособности, когда PHILIPS 42PFL6877T не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания DPS-119CP A 272217190582 REV00 телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате.
В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если у PHILIPS 42PFL6877T отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели LC420EUF FEP1 или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
Диагностика и ремонт материнской платы UC 225.4 AI1.A 310432868342 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 310431365664
Плата 310431365664 от производителя Philips. Процессор Trident FUSION P120, 32 бит, 2 ядра MIPS @ 1GHz + MIPS 74k @700MHz, питание ядра 1.1, 1.2 В. Оперативная память DDR3 H5TQ2G63BFR, H5TQ2G83BFR, отдельные микросхемы. Прошивка хранится в NAND Flash MT29F8G08ABABA, SPI Flash 25P10VP. Для этой платы есть ещё 1 прошивка от других моделей.
Внешний вид main board 310431365664 показан на рисунке ниже:
310431365664 может применяться в телевизорах:
PHILIPS 32PFL6007T/12 (Panel LC320EUF FEP1 code 423), PHILIPS 32PFL6008T/60 (Panel LC320EUF (FE)(P1) code 423), PHILIPS 32PFL6087T/12 (Panel LC320EUF (FE)(P1)), PHILIPS 32PFL6087T/12 (Panel LC320EUF FE P1), PHILIPS 42PFL6007T/60 (Panel LC420EUF (FE)(P1)), PHILIPS 42PFL6057T/60 (Panel LC420EUF FC P1), PHILIPS 42PFL6097T/60 (Panel LC420EUF (FE)(P1) code 322 p/n: 932228895682), PHILIPS 42PFL6877T/60 (Panel LC420EUF (FE)(P1)), PHILIPS 47PFL6057T/60 (Panel LC470EUF FE P1 (LG/PH) B code 323 p/n: 932228896682), PHILIPS 47PFL6097T/60 (Panel LC470EUF (FE)(P1)), PHILIPS 47PFL6877T/60 (Panel LC470EUF FE P1), PHILIPS 55PFL6007T/12 (Panel C550EUF (FE)(P1)), PHILIPS 60PFL9607T/12 (Panel LK600D3LB63 (SRJ)), PHILIPS 42PFL6067T/12 (Panel LC420EUF (FE)(P1)), PHILIPS 47PFL6007K/12 (Panel LC470EUF (FE)(P1)).
Блок питания и PFC
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.
Блок питания DPS-119CP
Этот блок питания стоит ещё в 9 телевизорах.
DPS-119CP:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси QFU2.1E LA 2013, 165 стр., 39,0 МБ
Chassis QFU2.1E LA используется в следующих моделях:
32PFL6007H/12, 32PFL6007K/12, 32PFL6007T/12, 32PFL6087H/12, 32PFL6087K/12, 32PFL6087T/12
37PFL6007H/60, 37PFL6007H/12, 37PFL6007K/12, 37PFL6007T/12, 37PFL6777H/12, 37PFL6777K/12
42PDL6907H/12, 42PDL6907K/12, 42PDL6907T/12, 42PFL6007H/12/60, 42PFL6007K/12, 42PFL6007T/12/60, 42PFL6057H/12/60, 42PFL6057K/12, 42PFL6057T/12/60, 42PFL6067H/12/60, 42PFL6067K/12, 42PFL6067T/12/60, 42PFL6097H/12/60, 42PFL6097K/12, 42PFL6097T/12/60, 42PFL6687H/12/60, 42PFL6687K/12, 42PFL6687T/60, 42PFL6877H/12/60, 42PFL6877K/12, 42PFL6877T/12/60
47PDL6907H/12, 47PDL6907K/12, 47PDL6907T/12, 47PFL6007H/12/60, 47PFL6007K/12, 47PFL6007T/12/60, 47PFL6057H/12/60, 47PFL6057K/12, 47PFL6057T/12/60, 47PFL6067H/12/60, 47PFL6067K/12, 47PFL6067T/12/60, 47PFL6097H/12/60, 47PFL6097K/12, 47PFL6097T/12/60, 47PFL6687H/12/60, 47PFL6687K/12, 47PFL6687T/60, 47PFL6877H/12/60, 47PFL6877K/12, 47PFL6877T/12/60
55PFL6007H/12, 55PFL6007K/12, 55PFL6007T/12, 55PFL6097H/12, 55PFL6097K/12, 55PFL6097T/12
Прошивки для Philips 42PFL6877T/60
Прошивки с сайта производителя
42PFL6877T/60, версия 000.150.102.000 от 28 августа 2015 г
Обновление программного обеспечения (прошивка, firmware).
Version: 000.150.102.000, zip файл, 156.6 MB, опубликовано 28 августа 2015 г.
Русская версия.
Документация:
Брошюра Version:5.0.5, PDF файл, 615.0 kB, опубликовано 19 июля 2019 г.
Краткое руководство PDF файл, 2.3 MB, опубликовано 28 июня 2012 г.
Инструкция по эксплуатации PDF файл, 10.2 MB, опубликовано 4 апреля 2013 г.
Файлы скачать можно на сайте производителя для модели 42PFL6877T/60.
Характеристики Philips 42PFL6877T/60
LCD, LED, 42", 1920x1080, 1080p Full HD, 3D, DVR, мощность звука 28 Вт, HDMI x5, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 600 Гц |
| Подсветка | есть |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 500000:1 |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, поляризационная технология, конвертация 2D в 3D |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 1200 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 28 Вт (2x14 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | компонентный, SCART, RGB, VGA, HDMI x5, USB x3, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | серебристый с черным оформлением |
|---|---|
| Размеры с подставкой | 958x627x234 мм |
| Размеры без подставки | 958x584x29 мм |
| Вес | с подставкой: 15.15 кг; без подставки: 12.9 кг |
| Крепление на стену | есть |
| Региональные коды | 42PFL6877T/60, 42PFL6877T/12 |
Другие модели на шасси QFU2.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 42PFL6877T/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 42PFL6877T с ЖК-дисплеем LC420EUF, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 500000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Имеется поддержка 3D изображения с применением поляризационной технологии.
Матрица LC420EUF и программное обеспечение основной платы main board 310431365664 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 42PFL6877T оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 28 Вт (2x14 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, SCART, RGB, VGA, HDMI x5, USB x3, Ethernet (RJ-45), Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
В телевизоре используется блок питания DPS-119CP.
Габаритные размеры: с подставкой 958x627x234 мм, без подставки 958x584x29 мм.
Масса телевизора: с подставкой: 15.15 кг, без подставки: 12.9 кг.
Внимание! Панель LC420EUF (FE)(P1 LED-телевизора PHILIPS 42PFL6877T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 42PFL6877T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 42PFL6877T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 42PFL6877T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 42PFL6877T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 42PFL6877T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420EUF (FE)(P1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
