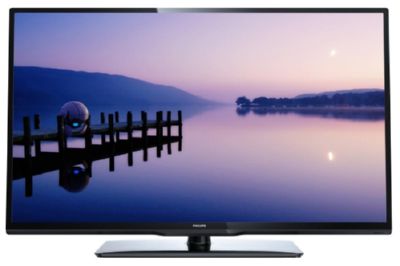

Телевизор PHILIPS 40PFL3118K
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: PHILIPS, модель: 40PFL3118K.
Коротко от телевизоре: LCD, подсветка LED, 40", 1920x1080, 1080p Full HD, DVR, есть спутниковый тюнер, звук: 16Вт, разъёмов HDMI: 2.
На сайте PHILIPS есть обновление ПО (прошивка). Для 40PFL3118K/12, версия 003.004.000.001 от 2014 г. Подробнее...
Доступна для скачивания документация по ремонту на странице ниже.
TV PHILIPS
Model: 40PFL3118K
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2013 |
| Размер экрана по диагонали: | 40" (102 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920x1080 |
| Частота обновления: | 100 Гц |
| Матрица: | LTA400HM23 |
| LED подсветка: | есть, Edge LED |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 300 кд/м2 |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-C, DVB-S, DVB-S2 |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 16 Вт (2х8 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, SCART, RGB, HDMI x2, USB |
| Вес телевизора: | с подставкой: 13 кг без подставки: 10.7 кг |
| Размеры с подставкой: | 931x629x220 мм |
| Размеры без подставки: | 931x559x78 мм |
Digital Crystal Clear; Perfect Motion Rate 100 Гц
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 169 страниц 2013 г. на модели 32PFL3008T/60, 32PFL3018T/60, 32PFL3078K/12, 32PFL3078T/12, 32PFL3118K/12, 32PFL3118T/12, 32PFL3158K/12, 32PFL3208H/12, 32PFL3208T/12, 32PFL3208K/12, 32PFL3258H/12, 32PFL3258T/12, 32PFL3258K/12, 32PFL3258T/60, 32PFL4208H/12, 32PFL4208K/12, 32PFL4208T/12, 32PFL4208T/60, 32PFL4208M/08, 32PFL4218H/12, 32PFL4218K/12, 32PFL4218T/12, 32PFL4218T/60, 32PFL4258H/12, 32PFL4258K/12, 32PFL4258T/12, 32PFL4258T/60, 32PFL4258M/08, 32PFL4308H/12, 32PFL4308K/12, 32PFL4308T/12, 32PFL4308T/60, 32PFL4508H/12, 32PFL4508K/12, 32PFL4508T/12, 32PFL4508M/08, 32PFL4508T/60, 32PFL5008H/12, 32PFL5008K/12, 32PFL5008T/12, 32PFL5008T/60, 32PFL5008M/08, 32PFL5018K/12, 32PFL5018T/60, 39PFL4218H/12, 39PFL3208H/12, 39PFL3208T/12, 39PFL3208K/12, 39PFL4208H/12, 39PFL4208K/12, 39PFL4208T/12, 39PFL4208T/60, 39PFL4208M/08, 40PFL3078K/12, 40PFL3078T/12, 40PFL3118K/12, 40PFL3118T/12, 40PFL4308H/12, 40PFL4308K/12, 40PFL4308T/12, 40PFL4308T/60, 40PFL4418H/12, 40PFL4418K/12, 40PFL4418T/60, 40PFL4508H/12, 40PFL4508K/12, 40PFL4508M/08, 40PFL4508T/12, 40PFL4508T/60, 40PFL4528H/12, 40PFL4528K/12, 40PFL4528T/12, 40PFL4528T/60, 42PFL3008T/60, 42PFL3208H/12, 42PFL3208T/12, 42PFL3208T/60, 42PFL3208K/12, 42PFL4208H/12, 42PFL4208K/12, 42PFL4208T/12, 42PFL4208T/60, 42PFL4208M/08, 42PFL5008H/12, 42PFL5008K/12, 42PFL5008T/12, 42PFL5008T/60, 42PFL5008M/08, 42PFL5028H/12, 42PFL5028K/12, 42PFL5028T/12, 42PFL5028T/60, 42PFL5028M/08, 42PFL5038H/12, 42PFL5038K/12, 42PFL5038T/12, 42PFL5038T/60, 46PFL3008T/60, 46PFL3108H/12, 46PFL3208H/12, 46PFL3208K/12, 46PFL3208T/12, 46PFL3208T/60, 46PFL4208H/12, 46PFL4208K/12, 46PFL4208T/12, 46PFL4208T/60, 46PFL4208M/08, 46PFL4308H/12, 46PFL4308K/12, 46PFL4308T/12, 46PFL4308T/60, 46PFL4418H/12, 46PFL4418K/12, 46PFL4418T/60, 46PFL4508H/12, 46PFL4508K/12, 46PFL4508M/08, 46PFL4508T/60, 46PFL4508T/12, 46PFL4528H/12, 46PFL4528K/12, 46PFL4528T/12, 46PFL4528T/60, 46PFL4908H/12, 47PFL5008H/12, 47PFL5008K/12, 47PFL5008T/12, 47PFL5008M/08, 47PFL5008T/60, 47PFL5028H/12, 47PFL5028K/12, 47PFL5028T/12, 47PFL5028M/08, 47PFL5028T/60, 47PFL5038H/12, 47PFL5038K/12, 47PFL5038T/12, 47PFL5038T/60, 50PFL4208H/12, 50PFL4208K/12, 50PFL4208M/08, 50PFL4208T/12, 50PFL5008H/12, 50PFL5008K/12, 50PFL5008M/08, 50PFL5008T/12, 50PFL5008T/60, 50PFL5028H/12, 50PFL5028K/12, 50PFL5028M/08, 50PFL5028T/12, 50PFL5028T/60, 50PFL5038H/12, 50PFL5038K/12, 50PFL5038T/12, 50PFL5038T/60, 55PFL4308H/12, 55PFL4308K/12, 55PFL4308T/12, 55PFL4308T/60, 55PFL4508H/12, 55PFL4508K/12, 55PFL4508T/12, 55PFL4508M/08, 55PFL4508T/60, 55PFL4528H/12, 55PFL4528T/12, 55PFL4528T/60.
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 40PFL3118K с ЖК-дисплеем LTA400HM23, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечена светодиодной подсветкой LED. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица LTA400HM23 и программное обеспечение основной платы MainBoard предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, RGB, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-S2.
Габаритные размеры: с подставкой 931x629x220 мм, без подставки 931x559x78 мм.
Масса телевизора: с подставкой: 13 кг, без подставки: 10.7 кг.
Внимание! Панель LTA400HM23 LED-телевизора PHILIPS 40PFL3118K является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 40PFL3118K
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 40PFL3118K не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 40PFL3118K не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 40PFL3118K завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 40PFL3118K требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LTA400HM23. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у PHILIPS 40PFL3118K нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели LTA400HM23 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Файлы для обновления ПО:
1. version: 003.004.000.001 ZIP file, 66.6 MB 2014. szeptember 3.
2. Szoftverfriss?t?s version: 003.004.000.001 ZIP file, 66.6 MB 2014. szeptember 3.
3. End Users License Agreement version: 1.0 TXT file, 16.6 kB 2019. augusztus 15.
Файл обновления и инструкции можно скачать на сайте производителя для модели 40PFL3118K/12.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
