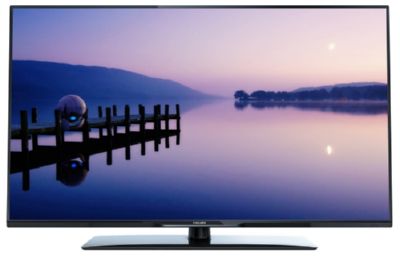

Philips 32PFL3168T/60
LED-телевизор, 32" (81 см), 1366x768, 2013 года
- Другие обозначения: 32PFL3168T
Состав телевизора 32PFL3168T/60
| Шасси | TPN10.1E LA |
|---|---|
| Main board | 715G6079-C0D-000-004K |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | LC320DXE (SF)(R1) |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | 6916L-1204A |
| Микросхемы main board | NT72567BG-BA NAND FLASH: K9F1G08U0D, RT7234GSP, SY8009BABC, HC4052 |
| ШИМ блока питания | SP6018S8RGB, LD7752B |
| Ключи блока питания | AOB298L, TK13A65U |
| ШИМ инвертора / драйвера | PF7903BS |
| Ключи инвертора | AOD2610 |
| Тюнер | ST03CS-2-E |
Уменьшение тока подсветки
Ограничение тока драйвера. 715G6079-C0D-000-004K, PF7903BS. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с платой 715G6079-C0D-000-004K и микросхемой LED-драйвера PF7903BS, можно удалить один или два из резисторов R8124, R8125, R8126, R8127 в датчике тока с обратной стороны платы 715G6079-C0D-000-004K. Тогда общее сопротивление датчика возрастёт, а ток подсветки пропорционально уменьшится.
Типовые неисправности
Возможные проявления дефектов
- Телевизор PHILIPS 32PFL3168T не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.
В таких случаях часто неисправным оказывается общий источник питания - преобразователь AC/DC напряжения сети, который совмещён с элементами основной платы 715G6079-C0D-000-004K.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (AOB298L, TK13A65U) и выпрямительные диоды.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SP6018S8RGB, LD7752B, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 715G6079-C0D-000-004K следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - NT72567BG-BA NAND FLASH: K9F1G08U0D, RT7234GSP, SY8009BABC, HC4052 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Неисправность тюнера ST03CS-2-E устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора PHILIPS 32PFL3168T без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board 715G6079-C0D-000-004K
Плата 715G6079-C0D-000-004K от производителя TPV Technology. Процессор NovaTek NT72567BG BGA-576, 32 бит, 1 ядро MIPS32 R2, питание ядра 1.0 В. Оперативная память DDR3 128MBx16Bits /1.3GHz K4B1G1646G-BCH9, отдельные микросхемы. Прошивка хранится в NAND Flashh 1Gbit 128MB K9F1G08U0D.
Внешний вид main board 715G6079-C0D-000-004K показан на рисунке ниже:
715G6079-C0D-000-004K может применяться в телевизорах:
PHILIPS 32PFL3188T/60 (Panel TPT315B5-EUJFFA REV:S1D code 007 p/n: 996590007793), PHILIPS 39PFL4398T/60 (Panel TPT390J1-HVD03 code 014 or 008 p/n: 996590007997), PHILIPS 32PFL3168T/60 (Panel LC320DXE (SF)(R1)).
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPN10.1E LA 715G6079, 715G6092, 715G6094 2013, 139 стр., 19,9 МБ
Для моделей 20PFL3108H/12, 22PFL3108H/60, 24PFL3108H/12, 24PFL3108H/60, 32PFL3088H/12, 32PFL3148H/12, 32PFL3168H/12, 32PFL3168T/60, 32PFL3178T/60, 32PFL3188H/12, 32PFL3188K/12, 32PFL3188T/60, 39PFL3088H/12, 39PFL3188H/12, 39PFL4398H/12, 39PFL4398T/60, 40PFL3088H/12, 40PFL3138H/12, 40PFL3148H/12, 40PFL3188H/12, 40PFL3188T/60, 40PFL3198T/60, 42PFL3188H/12, 42PFL4398H/12, 42PFL4398T/60, 47PFL3188H/12, 47PFL3188T/60, 47PFL3198H/12, 47PFL3198T/60, 47PFL4398H/12, 47PFL4398T/60.
Power and Led driver 715G6079-C0D-000-004K Chassis TPN10.1E LA .
Доработка после ремонта подсветки. 715G6079-COD-000-004K, PF7903BS. Информация от мастера.
Уменьшить ток подсветки с 430 mA до 260 mA - удалил два резистора R8124 и R8125 по 1.0 Ohm в датчике тока LED-драйвера на плате 715G6079-C0D-000-004K с обратной стороны.
Прошивки для Philips 32PFL3168T/60
Прошивки с сайта производителя
32PFL3168T/60, версия V2.180 от 23 июня 2015 г
Обновление программного обеспечения (прошивка, firmware).
Version: V2.180, zip файл, 21.8 MB, опубликовано 23 июня 2015 г.
Русская версия.
Документация:
Инструкция по эксплуатации PDF файл, 930.4 kB, опубликовано 2 сентября 2013 г.
Брошюра Version:4.2.2, PDF файл, 399.1 kB, опубликовано 19 июля 2019 г.
Краткое руководство PDF файл, 810.7 kB, опубликовано 8 июля 2013 г.
Файлы скачать можно на сайте производителя для модели 32PFL3168T/60.
Характеристики Philips 32PFL3168T/60
LCD, LED, 32", 1366x768, 720p HD, мощность звука 10 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Яркость | 300 кд/м2 |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, SCART, RGB, HDMI x2, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 726x489x190 мм |
| Размеры без подставки | 726x432x88 мм |
| Вес | с подставкой: 5 кг; без подставки: 4.6 кг |
| Крепление на стену | есть |
| Региональные коды | 32PFL3168T/60 |
Другие модели на шасси TPN10.1E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 32PFL3168T/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 32PFL3168T с ЖК-дисплеем LC320DXE, размером по диагонали 32" (81 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечена светодиодной подсветкой LED. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица LC320DXE и программное обеспечение основной платы main board 715G6079-C0D-000-004K обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, RGB, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
В телевизоре используется блок питания в составе main board.
Габаритные размеры: с подставкой 726x489x190 мм, без подставки 726x432x88 мм.
Масса телевизора: с подставкой: 5 кг, без подставки: 4.6 кг.
Внимание! Панель LC320DXE (SF)(R1) LED-телевизора PHILIPS 32PFL3168T является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 32PFL3168T
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 32PFL3168T не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 32PFL3168T не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 32PFL3168T завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 32PFL3168T требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC320DXE (SF)(R1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
