Philips 19PFL3403D
ЖК-телевизор, 19" (48 см), 1440x900, 2008 года
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM1.3E LA 2008, 79 стр., 28,3 МБ
Прошивки для Philips 19PFL3403D
Прошивки с сайта производителя
Документация:
Инструкция по эксплуатации PDF файл, 4.4 MB, опубликовано 1 апреля 2008 г.
Краткое руководство PDF файл, 2.9 MB, опубликовано 1 апреля 2008 г.
Брошюра Version:3.0.13, PDF файл, 467.7 kB, опубликовано 19 июля 2019 г.
Файлы скачать можно на сайте производителя для модели 19PFL3403D/10.
Характеристики Philips 19PFL3403D
LCD, 720p HD, диагональ 19" (48 см), HDMI x2,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 1440x900 |
| Поддержка HD | 720p HD |
| Яркость | 300 кд/м2 |
| Контрастность | 1000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Каналов в памяти | 99 |
| Телетекст | с памятью на 100 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2х3 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 468x392x166 мм |
| Размеры без подставки | 468x349x69 мм |
| Вес | с подставкой: 4.4 кг; без подставки: 3.9 кг |
| Крепление на стену | есть |
| Потребление от сети | 47 Вт |
| Региональные коды | 19PFL3403D/10 |
Рекомендации пользователю Philips 19PFL3403D
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание

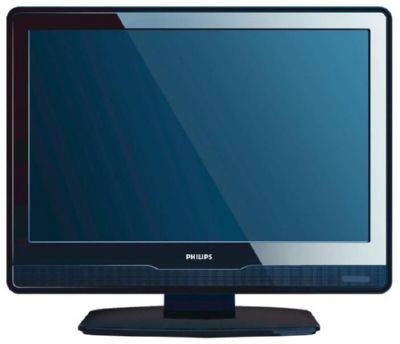

Телевизор PHILIPS 19PFL3403D с ЖК-дисплеем, размером по диагонали 19" (48 см) формата 16:10. Яркость свечения экрана 300 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1000:1.
Конструкция и технические возможности телевизора обеспечивают просмотр изображения в высоком качестве HD при разрешении 1440x900 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 47 Вт.
Габаритные размеры: с подставкой 468x392x166 мм, без подставки 468x349x69 мм.
Масса телевизора: с подставкой: 4.4 кг, без подставки: 3.9 кг.
Внимание! Панель LCD-телевизора PHILIPS 19PFL3403D является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 19PFL3403D
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 19PFL3403D не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 19PFL3403D не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 19PFL3403D завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 19PFL3403D требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
