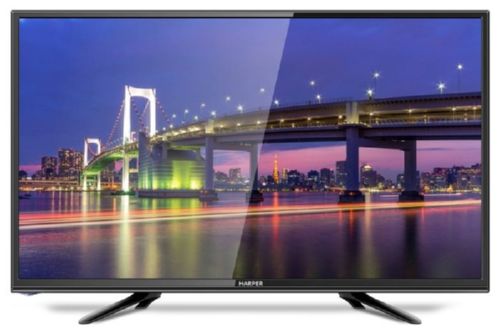

Harper 24H21T

Ограничение тока драйвера подсветки. TP.S512.PA63, SN51DP. Общие рекомендации

Чтобы уменьшить ток подсветки в телевизорах с платой TP.S512.PA63 и микросхемой LED-драйвера SN51DP, можно пропорционально увеличить сопротивление низкоомных измерительных резисторов RB837-RB840 датчика тока подсветки в цепи светодиодов LED-.
Четыре резисторы датчика, соединённые параллельно, находятся недалеко от разъёма подсветки.
Если удалить один или два из них, тогда увеличится общее сопротивление датчика и пропорционально уменьшится ток в светодиодах подсветки.

Возможные неисправности

- Телевизор HARPER 24H21T не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

В данном случае в первую очередь следует проверить работоспособность основного источника питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате main board TP.S512.PA63. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TO-252) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) LD5530 обычно проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Как правило, в таких случаях отсутствует подсветка дисплея. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы TP.S512.PA63 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - CPU: S2T512, SPI Flash: GD25Q64, Audio: YD1517P. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера XF-3SDT-H (R840). Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Следует помнить! Попытки самостоятельного ремонта телевизора HARPER 24H21T, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Внешний вид main board TP.S512.PA63 показан на рисунке ниже:

TP.S512.PA63 может применяться в телевизорах:

AIWA 24LE7021 (Panel V236BJ1-P03), ERISSON 22LES71T2 (Panel A215EE1TBA-9), FUSION FLTV-24H100T (Panel CM238C01), SUPRA STV-LC22T800FL (Panel C215F14-E1-P), THOMSON T24E14DF-01B (Panel HM236WU3-101).
