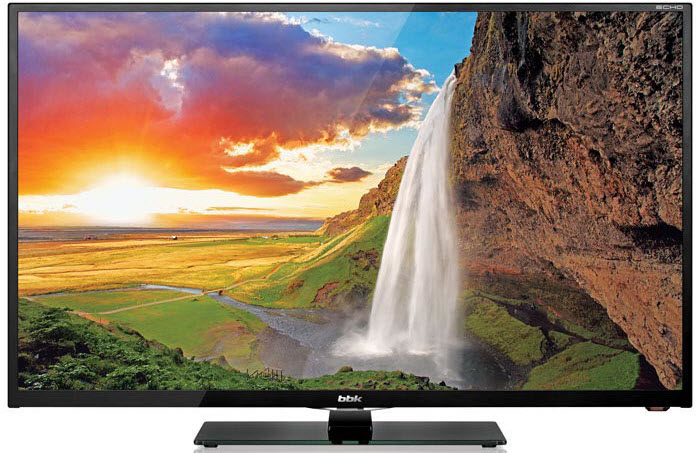

BBK 40LEM-1006/FT2C

Ограничение тока драйвера. CVB42001. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания CVB42001, увеличить общее сопротивление параллельно соединённых резисторов датчика тока.
Для этого сборке датчика из резисторов R120, R121, R122, R123, R129 достаточно убрать один или несколько, тогда ток будет уменьшаться пропорционально увеличению сопротивлению датчика.

Возможные неисправности

- BBK 40LEM-1006 не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

Часто в таких случаях неисправным оказывается модуль питания CVB42001. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов LED DR=61V.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы CV9202H-TPW следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: SPV9202BD, DRAM: K4B1G1646G, SPI FLASH: 25Q64, AUDIO: TPA3110LD2. Неисправные компоненты следует заменить.

При подозрении на неисправность тюнера ST03WS-2A-E, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта BBK 40LEM-1006 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Внешний вид main board CV9202H-TPW показан на рисунке ниже:

CV9202H-TPW может применяться в телевизорах:

AKAI LEA-39J29P (Panel HF390BGA-C1), BBK 32LEM-1001/T2C (Panel CX315DLEDM), DNS M39DM8 (Panel V390HJ1-P02 Rev C1), ERISSON 32LEE17 (Panel 720p HD 1366x768), FUSION FLTV-32T22 (Panel ST3151A05), FUSION FLTV-28T20 (Panel LCM-SM275TK301 (D0306)), FUSION FLTV-28T22 (Panel TH280L321-04), FUSION FLTV-32T23 (Panel ST3151A04-1 / Ver.2.4), FUSION FLTV-32T20 (Panel V320BK1-PS5 Rev.C7), TELEFUNKEN TF-LED40S28T2 (Panel CX400DLEDM), TELEFUNKEN TF-LED29S30T2 (Panel V290BJ1-XC01 CX290DLEDM), TELEFUNKEN TF-LED40S6T2 (Panel CX400DLEDM).

CVB42001:

Меню In'Ergo. Разрешение экрана: 1920x1080 Пикс (Full HD). Серия: Echo. Диагональ (см): 100. Диагональ (дюйм): 40.
Дисплей:
Тип подсветки матрицы: LED. Соотношение сторон: 16:9. Разрешение по горизонтали(пикс): 1920. Разрешение по вертикали(пикс): 1080. Угол обзора по горизонтали: 176. Угол обзора по вертикали: 176. Время отклика(мс): 8.5. Яркость(кд/м2): 280. Контрастность: 5000:1. Число цветов: 16700000.
Тюнер:
DVB-T2. Ci+ слот: 1. Аналоговый ТВ-тюнер. DVB-T. DVB-C. Ci слот.
Тюнер аналоговый:
SECAM DK. Число запоминаемых каналов: 100. Декодер NICAM stereo. Телетекст.
Тюнер цифровой:
Число запоминаемых каналов: 1000. DVB-T MPEG4. Электронная программа передач.
Параметры звука:
Количество встроенных динамиков (шт): 2. Выходная мощность на канал (Вт): 8.
Входы:
Композитный (AV) (шт): 1. Компонентный Y Pb Pr видеовход (шт): 1. SCART (шт): 1. Антенный вход RF In (шт): 1. Вход ПК VGA (D-SUB+PC Audio) (шт): 1. USB-порт (шт): 1. HDMI (шт): 3. HDMI версия: 1.3.
Выходы:
Выход на наушники O 3,5(шт): 1. Коаксиальный цифровой аудиовыход(шт): 1.
USB версия: 2.0. Шумоподавление. Таймер сна. Языки меню: Русский, Украинский, Английский. Крепление стандарта VESA. Тип крепления VESA: 200x100.
Пульт ДУ:
Наличие пульта ДУ. Элемент питания пульта ДУ: AAA. Количество элементов питания пульта ДУ (шт): 2.
Электропитание:
Тип блока питания: Встроенный. Энергопотребление в рабочем режиме (Вт): 70.
Встроенный БП:
Входное напряжение питания (В(Гц)): 100-240~ 50/60.
Размеры:
Ширина (мм): 909. Высота (мм): 593. Глубина (мм): 148. C подставкой: Ширина (мм): 909. Вес (кг): 8.8. Упаковка: Ширина (мм): 1010. Вес (брутто) (кг): 10.65.
Внешний вид:
Цвет корпуса: Черный (B). Отделка передней панели: Пластик.
Комплектность:
Дополнительный пульт ДУ (мини). Пульт ДУ. Элемент питания (шт): 4. Крепеж для подставки. Руководство по эксплуатации. Гарантийный талон.
