Ремонт телевизора YANDEX YNDX-00077
YANDEX LED
Model: YNDX-00077
Chassis/Version: T.T962D4.781
Panel: ST6451D06-3 VER2.2
LED backlight: TCL65D08-ZC42AG-04D 303TC650072D
T-CON: TD-0024 ST6451D06-3
LED driver (backlight): integrated into PSU
PWM LED driver: PWM SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): ZW9250 REV1.0
PWM Power: PFC & DC-DC SO-16
MOSFET Power: TO-220, TO-252
MainBoard: T.T962D4.781 (T) 1AM962F9NTAT
IC MainBoard: CPU T962D4, eMMC KLMB2JETD-B041
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор YANDEX YNDX-00077 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Часто в таких случаях неисправным оказывается модуль питания ZW9250.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220, TO-252 ) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC-DC SO-16, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок TCL65D08-ZC42AG-04D 303TC650072D, либо в обеспечении их питания (LED-драйвере).
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы T.T962D4.781 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU T962D4, eMMC KLMB2JETD-B041. Неисправные компоненты следует заменить.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора YANDEX YNDX-00077 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Дополнительно по ремонту MainBoard
Плата T.T962D4.781 от производителя CVTE Dream-Future.
Процессор T962D4 от Amlogic.
32-bit SoC Amlogic T962D4 имеет 4 ядра ARM Cortex-A55 и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 0.9V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.
Внешний вид MainBoard T.T962D4.781 показан на рисунке ниже:

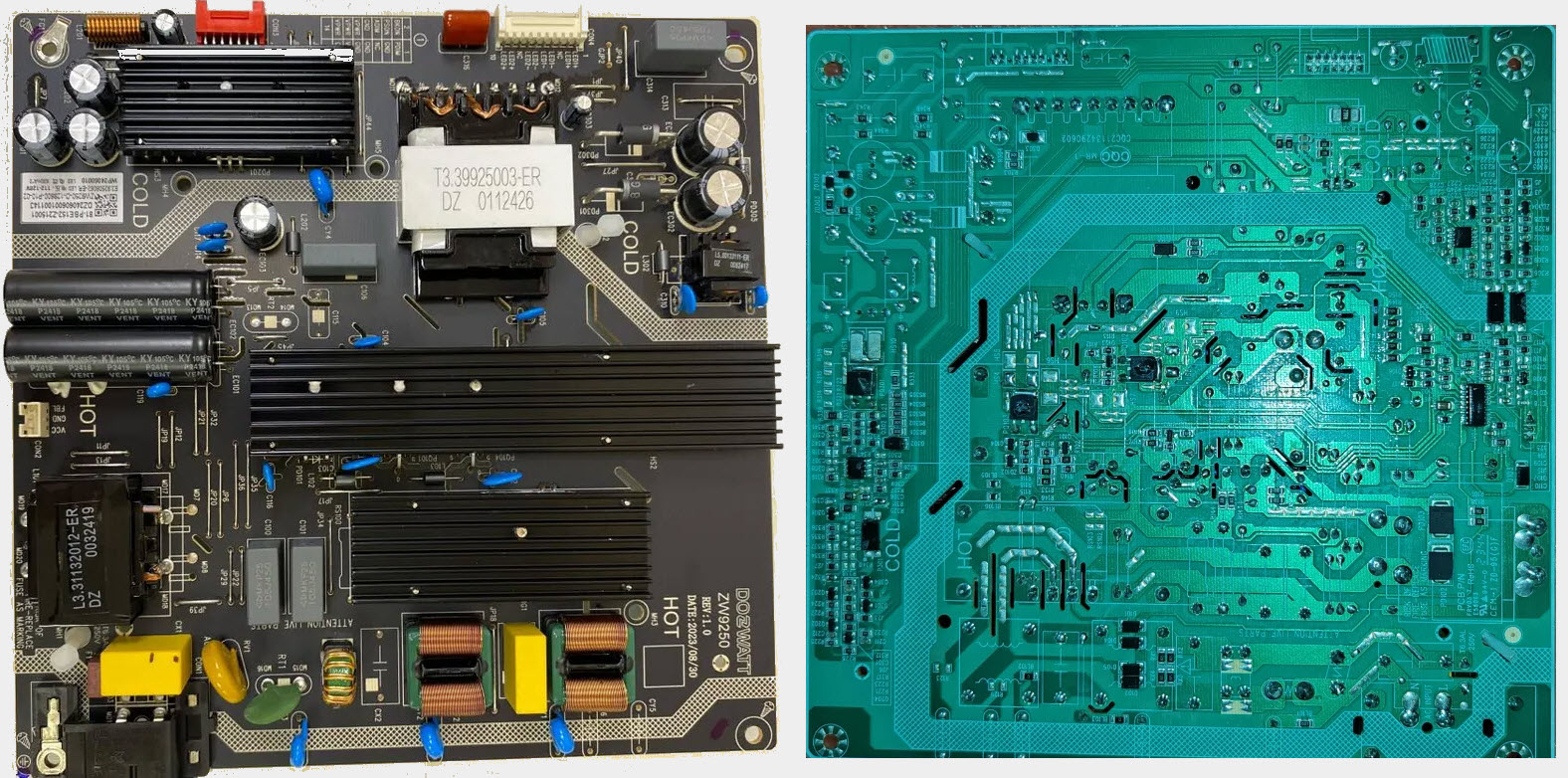

Внешний вид блока питания
Основные особенности устройства YANDEX YNDX-00077:
Установлена матрица (LED-панель) ST6451D06-3 VER2.2.
В управлении матрицей используется Тайминг-Контроллер (T-CON) TD-0024.
Для питания светодиодов подсветки TCL65D08-ZC42AG-04D применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PWM SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора YANDEX YNDX-00077 осуществляет модуль питания ZW9250, либо его аналоги c использованием микросхем PFC & DC-DC SO-16 и силовых ключей типа TO-220, TO-252 .
MainBoard - основная плата (материнская плата) представляет собой модуль T.T962D4.781, с применением микросхем CPU T962D4, eMMC KLMB2JETD-B041 и других.
Дополнительная техническая информация о панели:
ST6451D06-3
Начало производства: 2022
Brand: CSOT
Model: ST6451D06-3
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD68PPI
Active Area: 1428.48(W)×803.52(H) mm
Refresh Rate: 60Hz
Pixel Format: RGB Vertical Stripe
Luminance: 0 cd/m²
Contrast: 6000 : 1 (Typ.) (TM)
Work Mode: HVA, Normally Black, Transmissiv
Display Colors: 1.07B 99%sRGB
Driver IC: Built-in COF 12 source chips
Signal Interface: V-by-One 8 lane, 51 pinsConnector
Backlight: No B/L
Voltage: 12.0V
