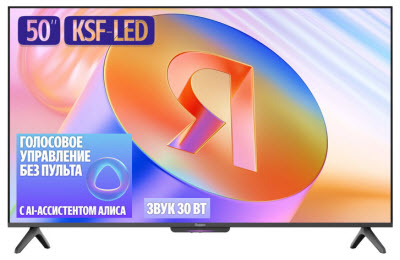

Ремонт телевизора YANDEX YNDX-00075
YANDEX LED
Model: YNDX-00075
Chassis/Version: T.T962D4.781
Panel: CV500U5-T02
LED backlight: JL.D500B1330-004AS-M_V01
T-CON: 177N3BC E3CCBB5000K70T; NT71966MFG-001
LED driver (backlight): integrated into PSU
PWM LED driver: OB3365RP
MOSFET LED driver: TO-252
Power Supply (PSU): 81-PBE151-A120001 REV:1.0
PWM Power: PFC & DC-DC SOP-20
MOSFET Power: TO-220 & TO-252
MainBoard: T.T962D4.781 1AM962F9NTAT
IC MainBoard: CPU: T962D4-B9E, eMMC KLMB2JETD-B041
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор YANDEX YNDX-00075 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В некоторых из таких случаев неисправность обнаруживается в модуле питания 81-PBE151-A120001.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220 & TO-252) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC-DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок JL.D500B1330-004AS-M_V01.
Проверить линейки светодиодов на обрыв или КЗ без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы T.T962D4.781 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU T962D4, eMMC KLMB2JETD-B041 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Внимание! Пользователям и владельцам телевизоров YANDEX YNDX-00075, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Реализация 4K - контроллер NT71966MFG-001, T-CON 177N3BC, 2 x 96 pin Conneciors |
Дополнительно по ремонту MainBoard
Плата T.T962D4.781 от производителя CVTE Dream-Future.
Процессор T962D4 от Amlogic.
64-bit SoC Amlogic T962D4 имеет 4 ядра ARM Cortex-A55 и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 0.9V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.
Внешний вид MainBoard T.T962D4.781 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства YANDEX YNDX-00075:
Установлена матрица (LED-панель) CV500U5-T02.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 177N3BC.
Для питания светодиодов подсветки JL.D500B1330-004AS-M_V01 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3365RP. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора YANDEX YNDX-00075 осуществляет модуль питания 81-PBE151-A120001, либо его аналоги c использованием микросхем PFC & DC-DC SOP-20 и силовых ключей типа TO-220 & TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль T.T962D4.781, с применением микросхем CPU: T962D4-B9E, eMMC KLMB2JETD-B041 и других.
Дополнительная техническая информация о панели: CV500U5-T02
