Ремонт телевизора XIAOMI L55M6-6ARG

Техническое описание и состав телевизора XIAOMI L55M6-6ARG, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
XIAOMI L55M6-6ARG
XIAOMI L55M6-6ARG

XIAOMI LED
Model: L55M6-6ARG

Chassis/Version: TD.MT9612.795

Panel: HV550QUB-F70

LED backlight: HFSX55D11-ZC62AG-03D 303HX550004D

T-CON: 47-6060002

LED driver (backlight): integrated into PSU

PWM LED driver: OB3365RP

MOSFET LED driver: TO252

Power Supply (PSU): PW.136W2.981

PWM Power: IDP2308H

MOSFET Power: TO252

MainBoard: TD.MT9612.795

IC MainBoard: CPU: MT9611IAATA, eMMC: THGAMRG7T13BAIL

Тuner: DVBT/T2 & SAT

Control: Wi-Fi: WF-M63B-UWF1

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор XIAOMI L55M6-6ARG не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль PW.136W2.981. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (TO252) и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) IDP2308H обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок HFSX55D11-ZC62AG-03D 303HX550004D, но иногда неисправным оказывается и LED-драйвер.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы TD.MT9612.795 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: MT9611IAATAA, eMMC: THGAMRG7T13BAIL которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера DVBT/T2 & SAT. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам телевизора L55M6-6ARG рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard TD.MT9612.795 показан на рисунке ниже:

TD.MT9612.795

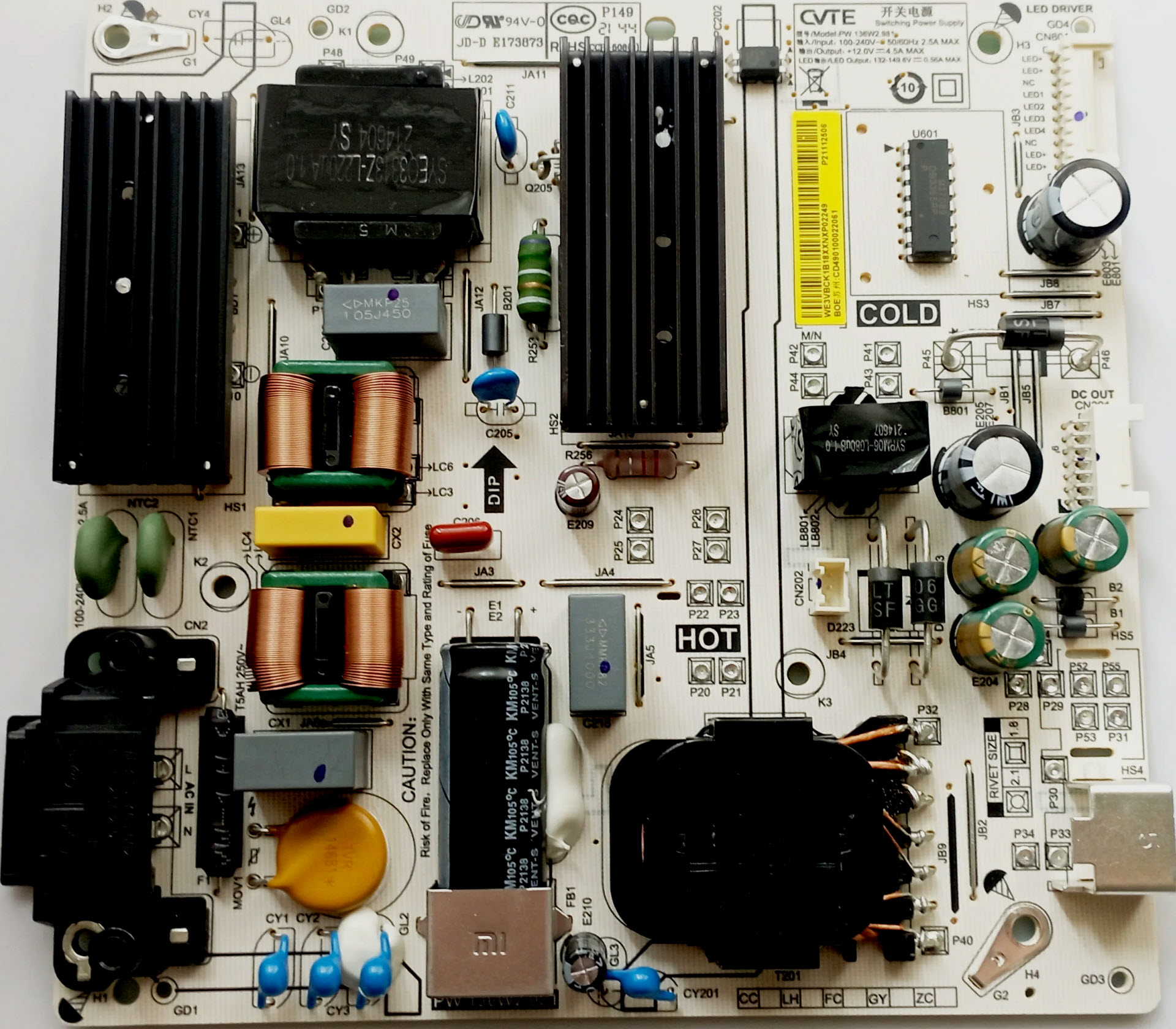

Внешний вид блока питания

Основные особенности устройства XIAOMI L55M6-6ARG:

Установлена матрица (LED-панель) HV550QUB-F70.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 47-6060002.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3365RP. В качестве силовых элементов LED-драйвера применяются ключи типа TO252.
Формирование необходимых питающих напряжений для всех узлов телевизора XIAOMI L55M6-6ARG осуществляет модуль питания PW.136W2.981, либо его аналоги c использованием микросхем IDP2308H и силовых ключей типа TO252.
MainBoard - основная плата (материнская плата) представляет собой модуль TD.MT9612.795, с применением микросхем CPU: MT9611IAATA, eMMC: THGAMRG7T13BAIL и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
