Ремонт телевизора XIAOMI L43M6-6AEU

Техническое описание и состав телевизора XIAOMI L43M6-6AEU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
XIAOMI L43M6-6AEU
XIAOMI L43M6-6AEU

XIAOMI LED
Model: L43M6-6AEU

Chassis/Version: TD.MT9612.795

Panel: HV430QUB-F70

LED backlight: LBM430M0901-GQ-3(HF)(0)

LED driver (backlight): integrated into PSU

PWM LED driver: OB3350CP

MOSFET LED driver: TO252

Power Supply (PSU): PW.128W2.982

PWM Power: IDP2308H

MOSFET Power: TO252

MainBoard: TD.MT9612.795

IC MainBoard: CPU: MT9611IAATA, eMMC: THGAMRG7T13BAIL(16G)

Тuner: CDT-9NS16J-AV10 & DVB

Control: Wi-Fi: JUI7.820.0523

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор XIAOMI L43M6-6AEU не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания PW.128W2.982. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO252) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) IDP2308H обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Обычно в таких случаях отсутствует подсветка LED-панели (матрицы). Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы TD.MT9612.795 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MT9611IAATAA, eMMC: THGAMRG7T13BAIL(16G) на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера CDT-9NS16J-AV10 & DVB и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Следует помнить! Попытки самостоятельного ремонта телевизора XIAOMI L43M6-6AEU, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard TD.MT9612.795 показан на рисунке ниже:

TD.MT9612.795

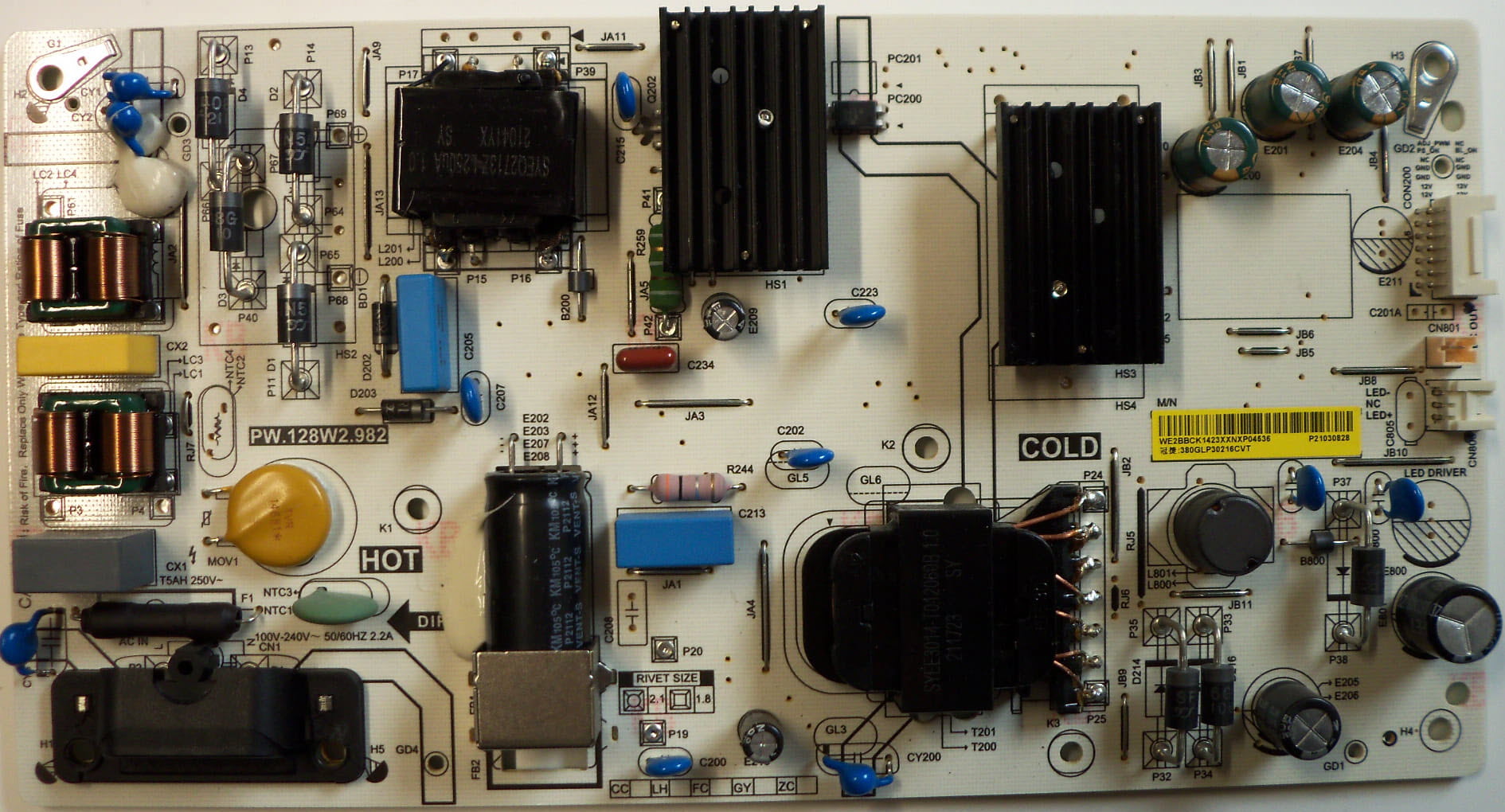

Внешний вид блока питания

Основные особенности устройства XIAOMI L43M6-6AEU:

Установлена матрица (LED-панель) HV430QUB-F70.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3350CP. В качестве силовых элементов LED-драйвера применяются ключи типа TO252.
Формирование необходимых питающих напряжений для всех узлов телевизора XIAOMI L43M6-6AEU осуществляет модуль питания PW.128W2.982, либо его аналоги c использованием микросхем IDP2308H и силовых ключей типа TO252.
MainBoard - основная плата (материнская плата) представляет собой модуль TD.MT9612.795, с применением микросхем CPU: MT9611IAATA, eMMC: THGAMRG7T13BAIL(16G) и других.
Тюнер CDT-9NS16J-AV10 & DVB обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
