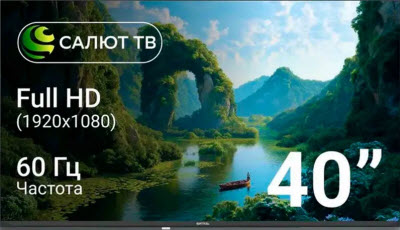

Vityaz D40FS01BF

Ток подсветки. TP.SK516S.PB803, OB3375 Step-Down. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с main board TP.SK516S.PB803 и микросхемой LED-драйвера OB3375 Step-Down, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.

Возможные проявления дефектов

- Телевизор Vityaz D40FS01BF не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

В подобных случаях часто неисправным оказывается преобразователь AC/DC напряжения сети, который совмещён с основной платой TP.SK516S.PB803. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (OSG65R580KT3) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а также в цепях отрицательной обратной связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.

Неисправность в большинстве таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок HY-L400G1 3206350321 E40D71-3*6 R72-40D04-017.
Для проверки линеек светодиодов на короткое замыкание или обрыв без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

На материнской плате TP.SK516S.PB803, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а также, при необходимости, обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MT9256, eMMC: KLM8G1GETF-B041, Audio: CS3817BEO и вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а также в соответствии номиналам питающих напряжений на выводах тюнера DVBT/T2/C & SAT. Также необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам и пользователям телевизора Vityaz D40FS01BF следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Скачать в помощь: Specification and schematic diagram Chassis SK516S.PB802/803 & SoC MT9256. Без блока питания.
