Ремонт телевизора SONY KLV-V40A10

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SONY KLV-V40A10, тип панели и применяемые модули. Состав модулей.

SONY
Model: KLV-V40A10

Chassis/Version: MIX5

Panel: LTY400W2-L06

T-CON: 400W2C4LV2.5

Inverter (backlight): integrated into PSU

PWM Inverter: BD9886FV, UF4005/23, BA10339F-E2

MOSFET Inverter: 2SK3797

Power Supply (PSU): 1-866-356-12 GI2

PWM Power: CXD9841M, FA5501N-TE1 (PFC), STR-A6169 (Standby)

MOSFET Power: 2SK3563, 2SK3934(PFC)

MainBoard: 1-867-499-15 & 1-867-500-21 AL, TGL, QG, B, K Boards

IC MainBoard: CXA20690, CXA21810, MSP4411K, SAA5665HL/M1/0724

Тuner: BTF-BG402, BTF-BG412 TLG

Control: IR: 1-867-508-11 (172624811)


Технические характеристики KLV-V40A10E

TV LCD KLV-V40A10E
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 1000 кд/м2
Контрастность: 1000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 250 стр.
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, SCART x3, RGB
Разъём наушников: есть
Вес телевизора: 34 кг
SONY KLV-V40A10

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

- Телевизор SONY KLV-V40A10 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Неисправность в подобных случаях следует начинать искать в цепях источника питания 1-866-356-12. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (2SK3563, 2SK3934(PFC)) преобразователей и выпрямительных диодов на вероятность КЗ.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры CXD9841M, FA5501N-TE1 (PFC), STR-A6169 (Standby), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы 1-867-499-15 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CXA20690, CXA21810, MSP4411K, SAA5665HL/M1/0724. Неисправные компоненты следует заменить.

Прежде чем менять тюнер BTF-BG402, BTF-BG412 TLG, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KLV-V40A10 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Cкачать: Service manual and schematic diagram Sony KLV-V26A10, KLV-V32A10, KLV-V40A10 / MIX5 CHASSIS.
Схема блока питания Sony KLV-V40A10 MIX5 1-866-356-12, 1-866-356-13.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard A2E показан на рисунке ниже:

A2E

A2E может применяться в телевизорах:

SONY KDL-S32A12U (Panel LTY320W2-L02), SONY KLV-S26A10E (Panel LTY260W2-L06).

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль 1-866-356-12 предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора FA5501N-TE1. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

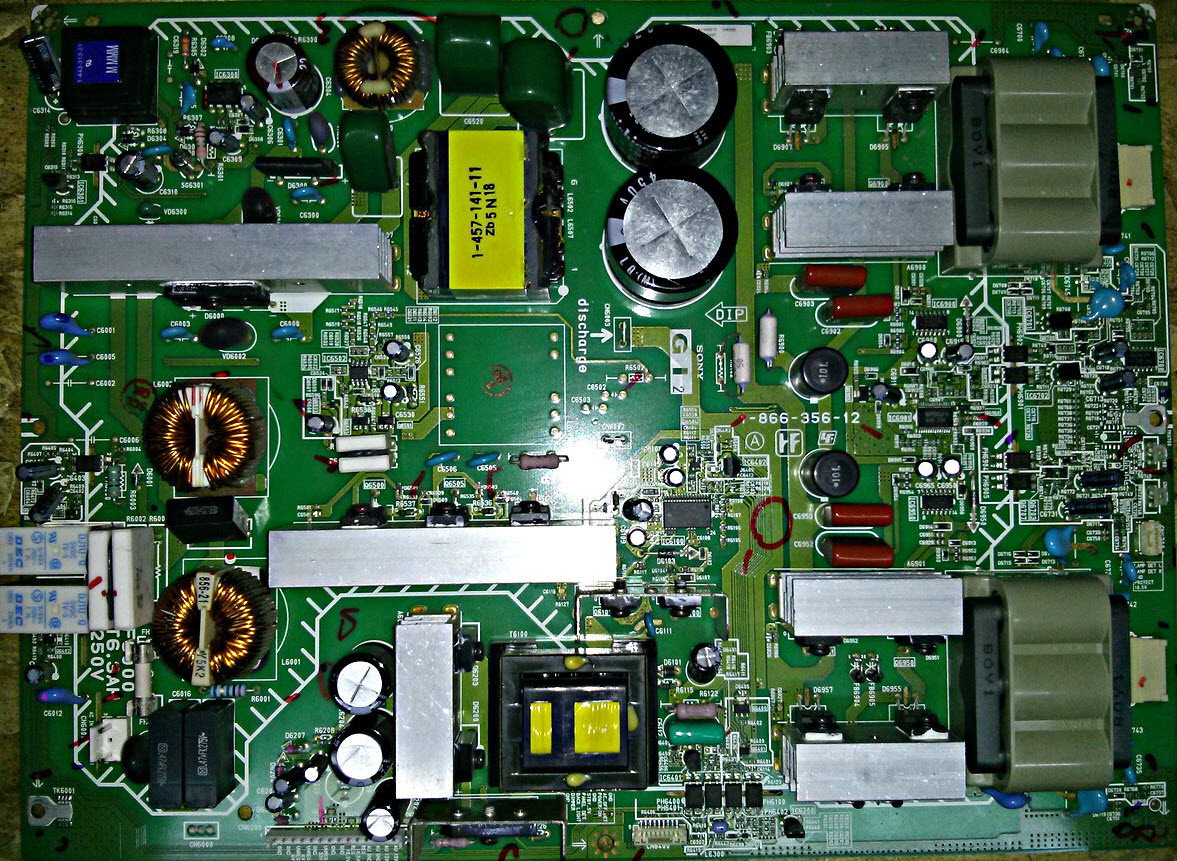

Внешний вид блока питания

Основные особенности устройства SONY KLV-V40A10:

Установлена матрица (LCD-панель) LTY400W2-L06.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 400W2C4LV2.5.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD9886FV, UF4005/23, BA10339F-E2. В качестве силовых элементов инвертора применяются ключи типа 2SK3797.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KLV-V40A10 осуществляет модуль питания 1-866-356-12, либо его аналоги c использованием микросхем CXD9841M, FA5501N-TE1 (PFC), STR-A6169 (Standby) и силовых ключей типа 2SK3563, 2SK3934(PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль 1-867-499-15, с применением микросхем CXA20690, CXA21810, MSP4411K, SAA5665HL/M1/0724 и других.
Тюнер BTF-BG402, BTF-BG412 TLG обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : S-LCD
Model : LTY400W2-L06
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1366x768, WXGA
Display Mode : S-PVA, Normally Black, Transmissive

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru.
