Sony KLV-26HG2
ЖК-телевизор с лампами CCFL, 26" (66 см), 1280x768, 2003 года
Состав телевизора KLV-26HG2
| Шасси | AT2 |
|---|---|
| Main board | 1-688-790-21 |
| Блок питания | 1-861-869-11 (1-724-086-11) A1302898A 2015847 |
| Матрица (панель) | LTA260W1-L05 1280x768 WXGA |
| T-CON | 260WC4LV1.1S |
| Инвертор / LED-драйвер | KLS-260SS REV:02 SIT260WD16B05 |
| Планки подсветки | 12 Lamp CCFL |
| Микросхемы main board | CPU HD64F2376VFQ, CHROMA CXD3802BQ, SCAN PW166B-10T, SCALER CXD9756R, LVDS THC63LVDM83R |
| ШИМ блока питания | MCZ3001U, STR-A6459 |
| Ключи блока питания | 2SK3555 |
| Тюнер | BTF-WA421 1-861-862-12 |
Типовые неисправности
Возможные проявления дефектов
- Телевизор SONY KLV-26HG2 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В некоторых из таких случаев неисправность обнаруживается в модуле питания 1-861-869-11.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 1-688-790-21 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - PW166B-10T, CXD2097BQ. Неисправные компоненты следует заменить.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера 1-861-862-12. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 1-688-790-21
Плата 1-688-790-21 от производителя Sony Corporation. Процессор Renesas HD64F2376 16-Bit Single-Chip Microcomputer H8S Family, питание ядра 3.3 В. Оперативная память 56MB SRAM MSM56V16160F, отдельные микросхемы. Прошивка хранится в Flash ROM MBM29LV160BE.
Внешний вид main board 1-688-790-21 показан на рисунке ниже:
Блок питания 1-861-869-11
Этот блок питания стоит ещё в 1 телевизоре.

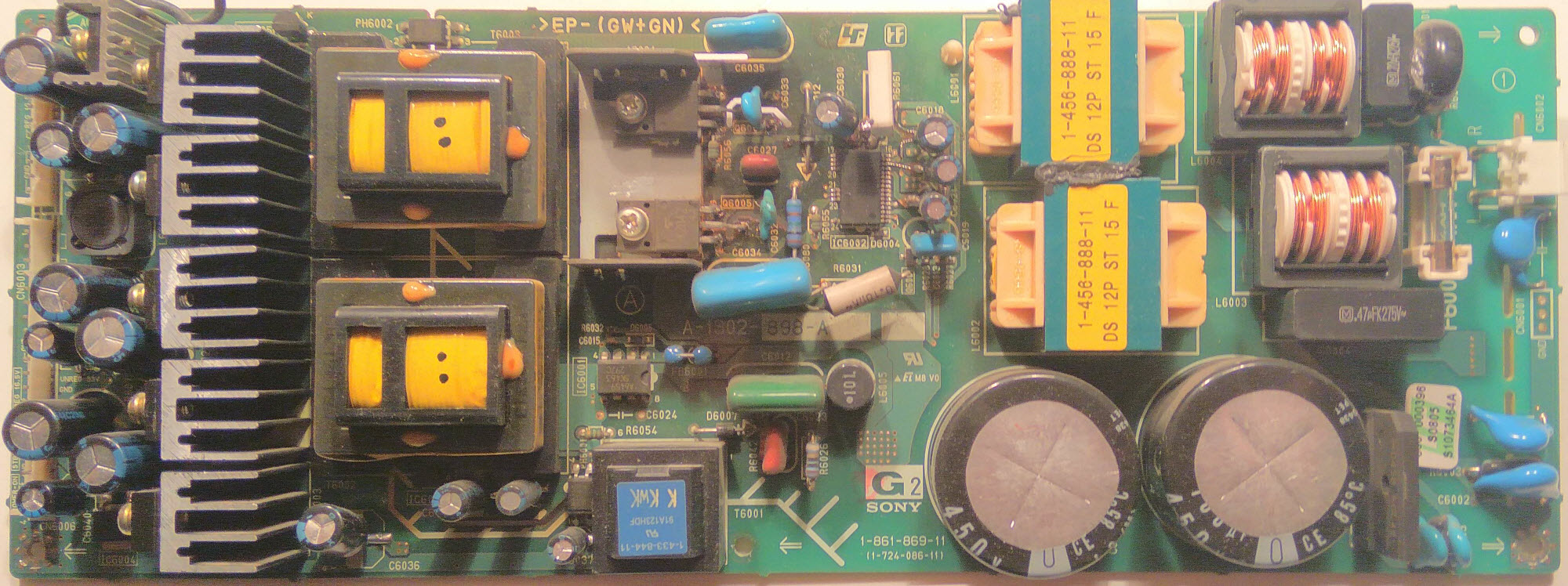

1-861-869-11:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2004, 174 стр., 16,4 МБ
Характеристики Sony KLV-26HG2
ЖК, 26", 1280x768, мощность звука 8 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1280x768 |
| Яркость | 500 кд/м2 |
| Угол обзора | 170° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | с памятью на 250 стр. |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 8 Вт (2x4Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, SCART x4, RGB |
|---|
Корпус и питание
| Вес | 14.2 кг |
|---|
Другие модели на шасси AT2
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KLV-26HG2
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KLV-26HG2 с ЖК-дисплеем LTA260W1-L05, размером по диагонали 26" (66 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC.
Мощность звуковой акустической системы 8 Вт (2x4Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART x4, RGB. Предусмотрен выход для подключения наушников.
В телевизоре используется блок питания 1-861-869-11.
Габаритные размеры: 790x489x241 мм.
Масса телевизора: 14.2 кг.
Внимание! Панель LTA260W1-L05 LCD-телевизора SONY KLV-26HG2 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KLV-26HG2
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KLV-26HG2 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KLV-26HG2 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KLV-26HG2 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KLV-26HG2 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTA260W1-L05. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
