Sony KDL-60LX900
LED-телевизор, 60" (152 см), 1920x1080, 2010 года
Состав телевизора KDL-60LX900
| Шасси | AZ1-H |
|---|---|
| Main board | 1-881-779-12 |
| Блок питания | APS-267 (CH) 1-881-894-11 |
| Матрица (панель) | P-MOD60LETT |
| T-CON | CPWBX4351TP/RUNTK4351TP |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | K9F1208U0C, TAS5707 |
| ШИМ блока питания | MIP2H2 |
| Тюнер | SUT-HE111Z |
Типовые неисправности
Возможные проявления неисправностей
- SONY KDL-60LX900 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
Часто в таких случаях неисправным оказывается модуль питания APS-267.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры MIP2H2, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы 1-881-779-12 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы K9F1208U0C, TAS5707. Неисправности чипов BGA обычно легко выявить методом прогрева.
Прежде чем менять тюнер SUT-HE111Z, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Владельцам и пользователям телевизора SONY KDL-60LX900 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 1-881-779-12
Плата 1-881-779-12 от производителя Sony Corporation.

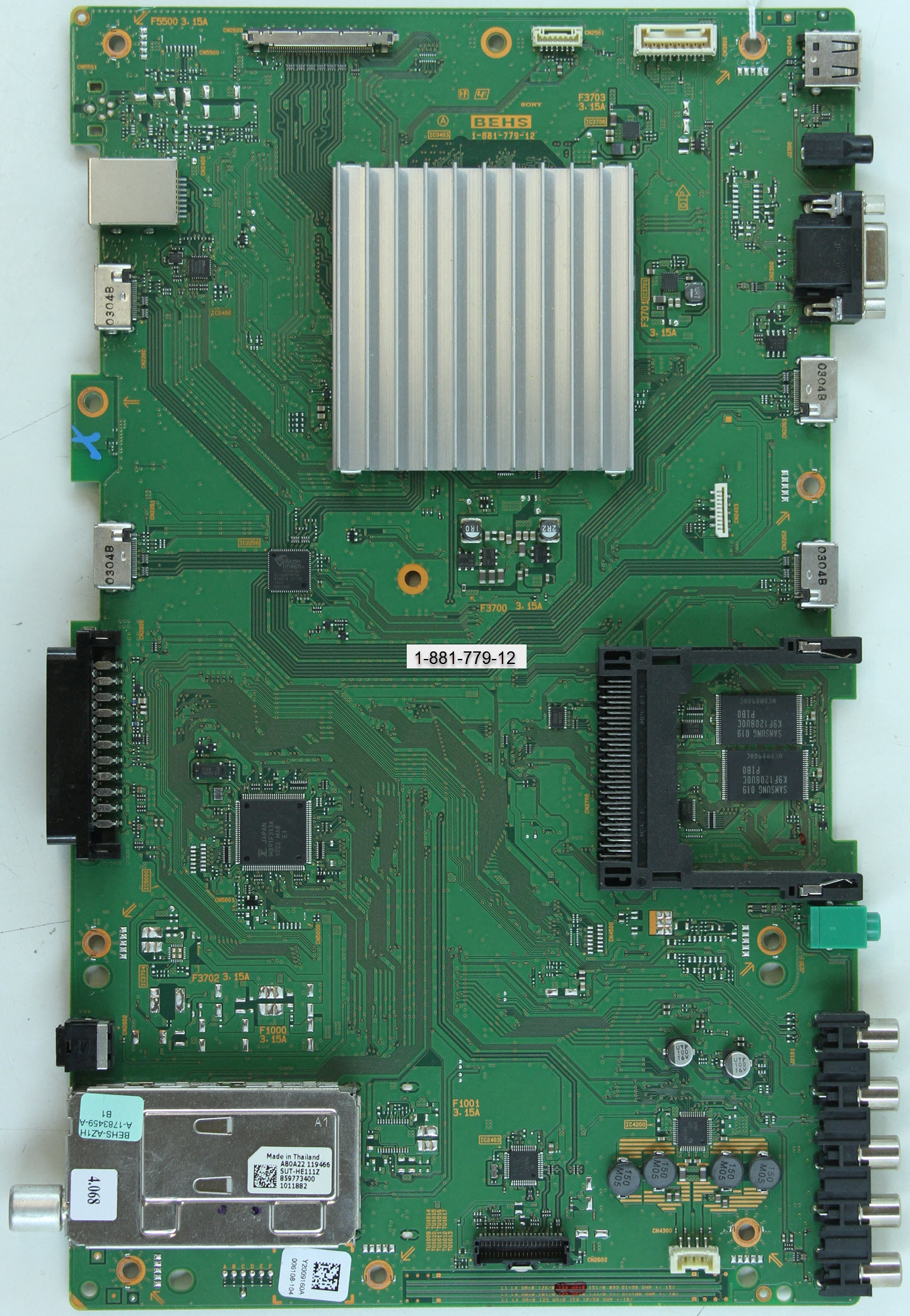

Внешний вид main board 1-881-779-12 показан на рисунке ниже:
Блок питания

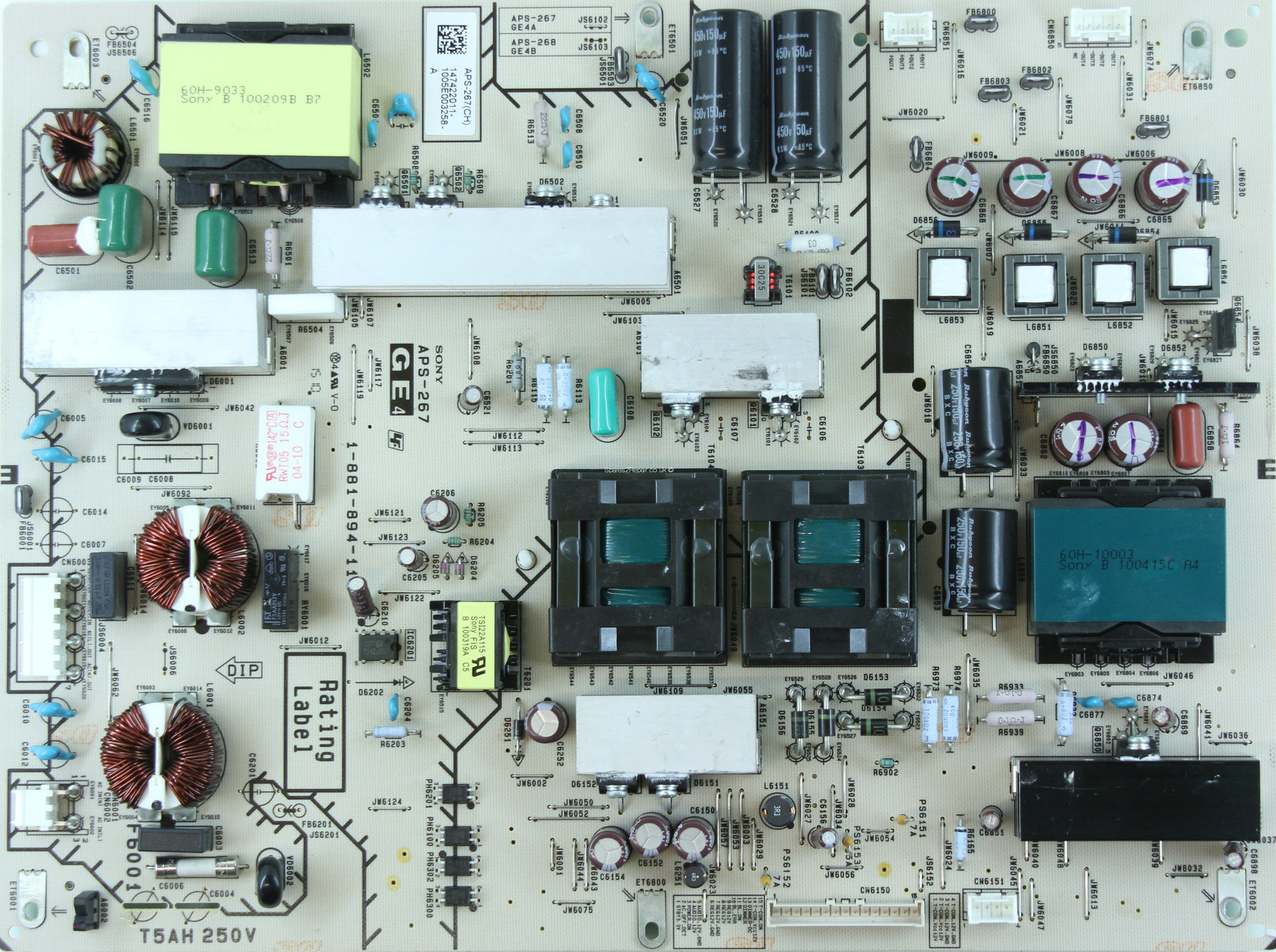

APS-267:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2010, 138 стр., 11,3 МБ
Прошивки для Sony KDL-60LX900
Прошивки с сайта производителя
прошивка (Firmware) и прекращено обновление программного обеспечения от 06.01.2022
Повышение безопасности в Интернете при использовании сетевых служб:
Файл PKG4.131EUD-0108, версия 4.131 от 12.01.2015 (46,285,240 байт).
Для моделей: KDL-40LX900, KDL-40LX903, KDL-40LX905, KDL-52LX900, KDL-52LX905, KDL-60LX900, KDL-60LX903, KDL-60LX905.
Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-60LX900.
На данную модель так же предлагаются руководства и инструкции:
i-Manual. Опубликовано 13 Apr 2014.
Инструкция по эксплуатации. Опубликовано 14 Feb 2011, размер 6.26 MB.
Характеристики Sony KDL-60LX900
ЖК, LED, 60", 1920x1080, 1080p Full HD, 3D, картинка в картинке, мощность звука 20 Вт, HDMI x4, Wi-Fi
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 60" (152 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, затворная технология |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | есть |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB, Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Крепление на стену | есть |
Другие модели на шасси AZ1-H
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-60LX900
Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.
Техническое описание
Телевизор SONY KDL-60LX900 с ЖК-дисплеем P-MOD60LETT, размером по диагонали 60" (152 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица P-MOD60LETT и программное обеспечение основной платы main board 1-881-779-12 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность звуковой акустической системы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB, Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания APS-267.
Внимание! Панель P-MOD60LETT LED-телевизора SONY KDL-60LX900 является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.
Рекомендации пользователям SONY KDL-60LX900
При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.
Если SONY KDL-60LX900 не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.
В случае если SONY KDL-60LX900 не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.
Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-60LX900 завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.
Если разбит или треснул экран
Экран LED телевизора SONY KDL-60LX900 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.
При механических повреждениях экрана требуется замена LED панели P-MOD60LETT. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
