Sony KDL-52X3500
ЖК-телевизор с лампами CCFL, 52" (132 см), 1920x1080, 2007 года
Состав телевизора KDL-52X3500
| Шасси | FIX2 |
|---|---|
| Main board | 1-873-983-11 FB2 Board, 1-873-950-11, 1-873-954-11 |
| Блок питания | 1-873-814-12 A1362552A GF2 , DF5: 1-873-819-12 A1253588B , DF4: 1-873-818-12 A125358713 |
| Матрица (панель) | LTZ520HC01 |
| T-CON | 1-873-860-11 (172868211) стикер A1257224B EM6A932OBI-5MG |
| Инвертор / LED-драйвер | SSB520HA24- LU_LL_RU_RL |
| Микросхемы main board | MB91305 , S29AL016D70TFI01 , CXA2240AR, SIL9151CLU |
| ШИМ блока питания | MIP2H2, L6562N (PFC), CXD9841P |
| ШИМ инвертора / драйвера | THC63LVDI04S |
| Тюнер | BTD-HF401Z(01) 8-597-613-01 BI7K19 |
Состав по другим источникам
Тип панели (матрица): LTZ520HC01
Материнская плата: 1-873-950-11, MB91305, S29AL016D7OTFI01, CXA2240AR, VGA FB2: 1-873-983-11, D61123F1 100, MB91305, SAA7115AHL, HDMI: CXB1444R, PC: THC7981-17, SiI 9151CLU QN91711, AVC: 1-873-954-11, CONF4 ALTERA MAX II, FPM240T100C3N, NBAH9M0791A, TUNER: 1-873-956-11, Tuner: BTD-
T-con: 1-873-860-11 (172868211) стикер A1257224B, Eltron Tech EM6A932OBI-5MG, T-CON-Rebuild: 404652HHC8L V1.8, THC63LVDI04S x4, XILINX SPARTAN XC3S400 FCC456EGQ0725, CMX4144TO x2
Invertor: SSB520HA24- LU_LL_RU_RL, AV IN: 1-873-858-11 A1312743A, FREE VIEW: 1-873-955-11, PSU GF2: 1-873-814-12 A1362552A, MIP2H2, L6562N, CX09841P, Sub PSU DF5: 1-873-819-12 A1253588B, Sub PSU DF4: 1-873-818-12 A125358713
Типовые неисправности
Возможные проявления неисправностей
- Телевизор SONY KDL-52X3500 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В таких случаях неисправным обычно оказывается источник питания 1-873-814-12.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) MIP2H2, L6562N (PFC), CXD9841P, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 1-873-983-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MB91305 , S29AL016D70TFI01 , CXA2240AR, SIL9151CLU. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Прежде чем менять тюнер BTD-HF401Z(01) 8-597-613-01 BI7K19, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание! Пользователям и владельцам телевизоров KDL-52X3500, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board 1-873-983-11
Плата 1-873-983-11 от производителя Sony Corporation. Процессор Fujitsu MB91305 32-bit RISC architecture, питание ядра 3.3 В. Оперативная память IS42S32200C1 ext FB2. Прошивка хранится в NAND Flash S29JL032H70TFI01, либо HY27USO8281A.
Внешний вид main board 1-873-983-11 показан на рисунке ниже:
1-873-983-11 может применяться в телевизорах:
SONY KDL-40X3500 (Panel LTY400HC01), SONY KDL-46X3500 (Panel LTY460HH-LH2), SONY KDL-52X3500 (Panel LTZ520HC01), SONY KLV-46X350A (Panel LTY460HH-LH2), SONY KDL-46X3000 (Panel LTY460HH-LH2).
Блок питания и PFC

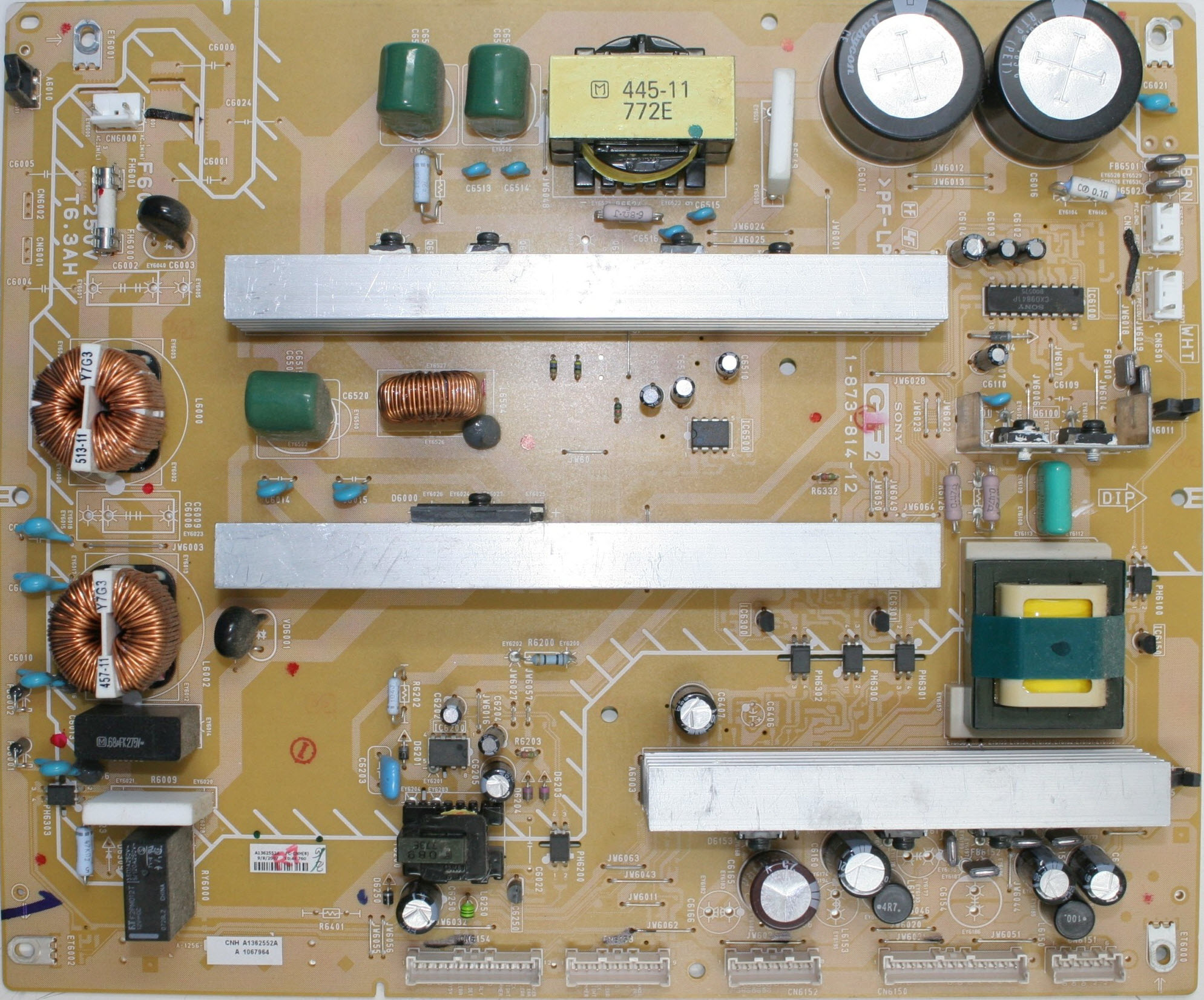

Блок питания 1-873-814-12
Этот блок питания стоит ещё в 1 телевизоре.
1-873-814-12:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2007, 256 стр., 19,0 МБ
Характеристики Sony KDL-52X3500
ЖК, 52", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 22 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 52" (132 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Яркость | 500 кд/м2 |
| Контрастность | 2000:1 |
| Динамическая контрастность | 18000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 22 Вт (2x11Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный x2, SCART x2, RGB, VGA, HDMI x3 |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | темно-серебристый |
|---|---|
| Размеры с подставкой | 1415x890x384 мм |
| Размеры без подставки | 1415x827x125 мм |
| Вес | с подставкой: 49 кг; без подставки: 42 кг |
| Крепление на стену | есть |
| Потребление от сети | 320 Вт |
Другие модели на шасси FIX2
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-52X3500
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-52X3500 с ЖК-дисплеем LTZ520HC01, размером по диагонали 52" (132 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 2000:1. Динамическая контрастность 18000:1 достигается специальным контролем работы подсветки.
Матрица LTZ520HC01 и программное обеспечение основной платы main board 1-873-983-11 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность звуковой акустической системы 22 Вт (2x11Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный x2, SCART x2, RGB, VGA, HDMI x3. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 320 Вт. Блок питания 1-873-814-12.
Габаритные размеры: с подставкой 1415x890x384 мм, без подставки 1415x827x125 мм.
Масса телевизора: с подставкой: 49 кг, без подставки: 42 кг.
Внимание! Панель LTZ520HC01 LCD-телевизора SONY KDL-52X3500 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-52X3500
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-52X3500 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-52X3500 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-52X3500 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-52X3500 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTZ520HC01. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
