Sony KDL-50W808C
LED-телевизор, 50" (127 см), 1920x1080, 2015 года
Состав телевизора KDL-50W808C
| Шасси | 1-893-880-11 |
|---|---|
| Main board | 1-893-880-11 173525511 |
| Блок питания | ACDP-120E03 Adapter 19.5V 6.2A |
| Матрица (панель) | V500FWME01 |
| T-CON | T550HVN08.2 |
| Инвертор / LED-драйвер | 15STM6S-ABC01 Rev 1.0 |
| Планки подсветки | LBM500M1903-BR-1(HF)(0)(L) LBM500M1903-BS-1(HF)(0)(R) |
| Микросхемы main board | SPI Flash: W25Q32BV, EMMC: THGBMBG7D2KBAIL |
| ШИМ инвертора / драйвера | BD9397EFV |
| Ключи инвертора | STU30N01 |
| Тюнер | CE241ZP |
Уменьшение тока подсветки
Ограничение тока драйвера. BD9397EFV. Общие рекомендации
BD9397EFV - повышающий драйвер с возможностью подключения и контроля шести каналов светодиодов подсветки. Обычно используются четыре или пять каналов. Микросхема имеет встроенные ключи ON/OFF и внешние истоки (SOURCE) - выводы 25, 26, 27, 28, 29, 30 (S1-S6), к которым подключаются токовые датчики - низкоомные измерительные резисторы. Неиспользуемые выводы соединены с корпусом.
Чтобы уменьшить ток подсветки в LED-драйверах с BD9397EFV, следует пропорционально увеличить номиналы резисторов на этих выводах для всех задействованных каналов одинаково.
Документ PDF на BD9397EFV прилагается.
Типовые неисправности
Возможные проявления дефектов
- SONY KDL-50W808C не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) ACDP-120E03.
Внешний блок питания ACDP-120E03 Adapter не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы 1-893-880-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - SPI Flash: W25Q32BV, EMMC: THGBMBG7D2KBAIL которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Перед заменой тюнера CE241ZP, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание! Пользователям и владельцам телевизоров KDL-50W808C, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board 1-893-880-11
Плата 1-893-880-11 от производителя Sony Corporation.
Внешний вид main board 1-893-880-11 показан на рисунке ниже:
1-893-880-11 может применяться в телевизорах:
SONY KDL-43W756C (Panel V430FWME03), SONY KDL-50W807C (Panel V430FWME03).
Блок питания ACDP-120E03
Этот блок питания стоит ещё в 2 телевизорах.

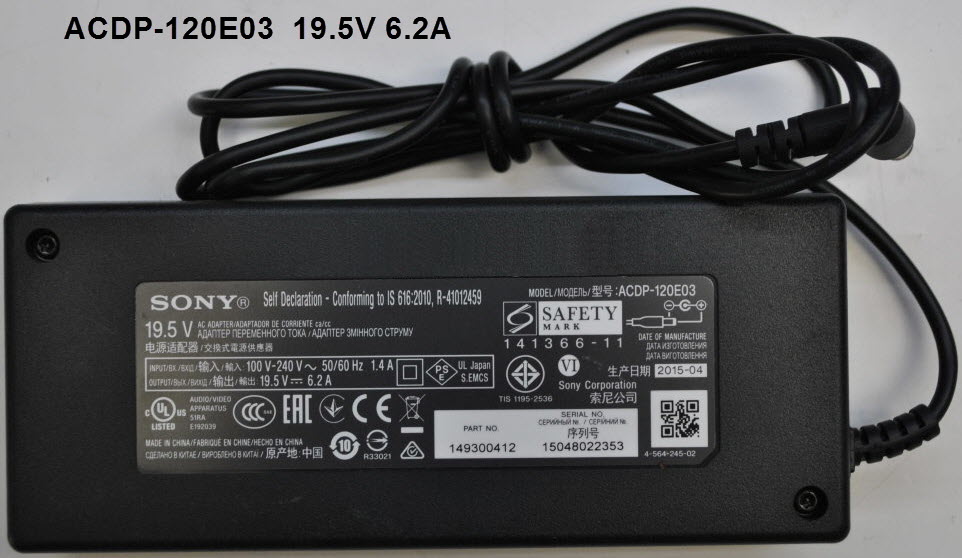

ACDP-120E03:
Схемы и сервис-мануалы
- Service Manual, шасси Segment: XM-A 2015, 97 стр., 8,0 МБ
Прошивки для Sony KDL-50W808C
Прошивки с сайта производителя
прошивка (Firmware) - обновление программного обеспечения до версии v5.457 от 06.04.2021
Обновление микропрограммы до версии 5.435:
Файл sony_
Для моделей: KDL-75W855C, KDL-65W855C, KDL-65W857C, KDL-65W858C, KDL-65W859C, KDL-55W805C, KDL-50W805C, KDL-43W805C, KDL-55W807C, KDL-50W807C, KDL-43W807C, KDL-55W808C, KDL-50W808C, KDL-43W808C, KDL-55W809C, KDL-50W809C, KDL-43W809C, KDL-55W755C, KDL-50W755C, KDL-43W755C, KDL-55W756C, KDL-50W756C, KDL-43W756C.
Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-50W808C.
Преимущества и улучшения последнего обновления:
Последние обновления системы безопасности Android.
На данную модель так же предлагаются руководства и инструкции:
Справочное руководство (Веб-руководство). Опубликовано 22 Jul 2019.
Справочное руководство (Веб-руководство). Опубликовано 22 Feb 2017.
Справочник. Опубликовано 10 Aug 2016, размер 776 KB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 12 Aug 2015, размер 460 KB.
Wall-Mount Bracket. Опубликовано 25 Jun 2015, размер 10.66 MB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 14 May 2015, размер 362 KB.
Характеристики Sony KDL-50W808C
ЖК, LED, 50", 1920x1080, 1080p Full HD, 3D, картинка в картинке, DVR, мощность звука 20 Вт, HDMI x4, Ethernet, Wi-Fi, Bluetooth, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 50" (127 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 1000 Гц |
| Подсветка | есть, Edge LED |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, затворная технология, конвертация 2D в 3D |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Android TV |
| Wi-Fi | есть |
| Управление | голосом |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, Xvid, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi, Miracast |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1116x691x191 мм |
| Размеры без подставки | 1116x654x59 мм |
| Вес | с подставкой: 14.6 кг; без подставки: 13.7 кг |
| Крепление на стену | есть |
| Потребление от сети | 110 Вт |
Другие модели на main board 1-893-880-11
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sony KDL-50W808C
Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.
Техническое описание
Телевизор SONY KDL-50W808C с ЖК-дисплеем V500FWME01, размером по диагонали 50" (127 см) формата 16:9. В данной модели используется боковая подсветка из светодиодов Edge LED LBM500M1903-
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица V500FWME01 и программное обеспечение основной платы main board 1-893-880-11 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор KDL-50W808C имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Android TV. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi, Miracast. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Мощность, потребляемая рабочем в режиме от сети, составляет 110 Вт. Блок питания внешний ACDP-120E03 Adapter.
Габаритные размеры: с подставкой 1116x691x191 мм, без подставки 1116x654x59 мм.
Масса телевизора: с подставкой: 14.6 кг, без подставки: 13.7 кг.
Внимание! Панель V500FWME01 LED-телевизора SONY KDL-50W808C является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.
Рекомендации пользователям SONY KDL-50W808C
При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.
Если SONY KDL-50W808C не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.
В случае если SONY KDL-50W808C не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.
Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-50W808C завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.
Если разбит или треснул экран
Экран LED телевизора SONY KDL-50W808C требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.
При механических повреждениях экрана требуется замена LED панели V500FWME01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
