Sony KDL-46NX700
LED-телевизор, 46" (117 см), 1920x1080, 2010 года
Состав телевизора KDL-46NX700
| Шасси | BEHS |
|---|---|
| Main board | 1-881-779-11 |
| Блок питания | APS-263 1-881-773-12 1-474-212-11 |
| Матрица (панель) | LK460D3LA8T |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | RUNTK4337TP |
| Микросхемы main board | MB91F313A, K9F1208U0C, CXA3803R, TAS5707, CXD2817R |
| ШИМ блока питания | PFC, PWM, LED-DRIVER |
| Тюнер | SUT-HE111Z |
Типовые неисправности
Возможные неисправности
- Телевизор SONY KDL-46NX700 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания APS-263.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, LED-DRIVER, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Обычно в таких случаях отсутствует подсветка LED-панели (матрицы).
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 1-881-779-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - MB91F313A, K9F1208U0C, CXA3803R, TAS5707 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера CXD2817R, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание владельцам телевизоров! Попытки самостоятельного ремонта SONY KDL-46NX700 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 1-881-779-11
Плата 1-881-779-11 от производителя Sony Corporation.
Внешний вид main board 1-881-779-11 показан на рисунке ниже:

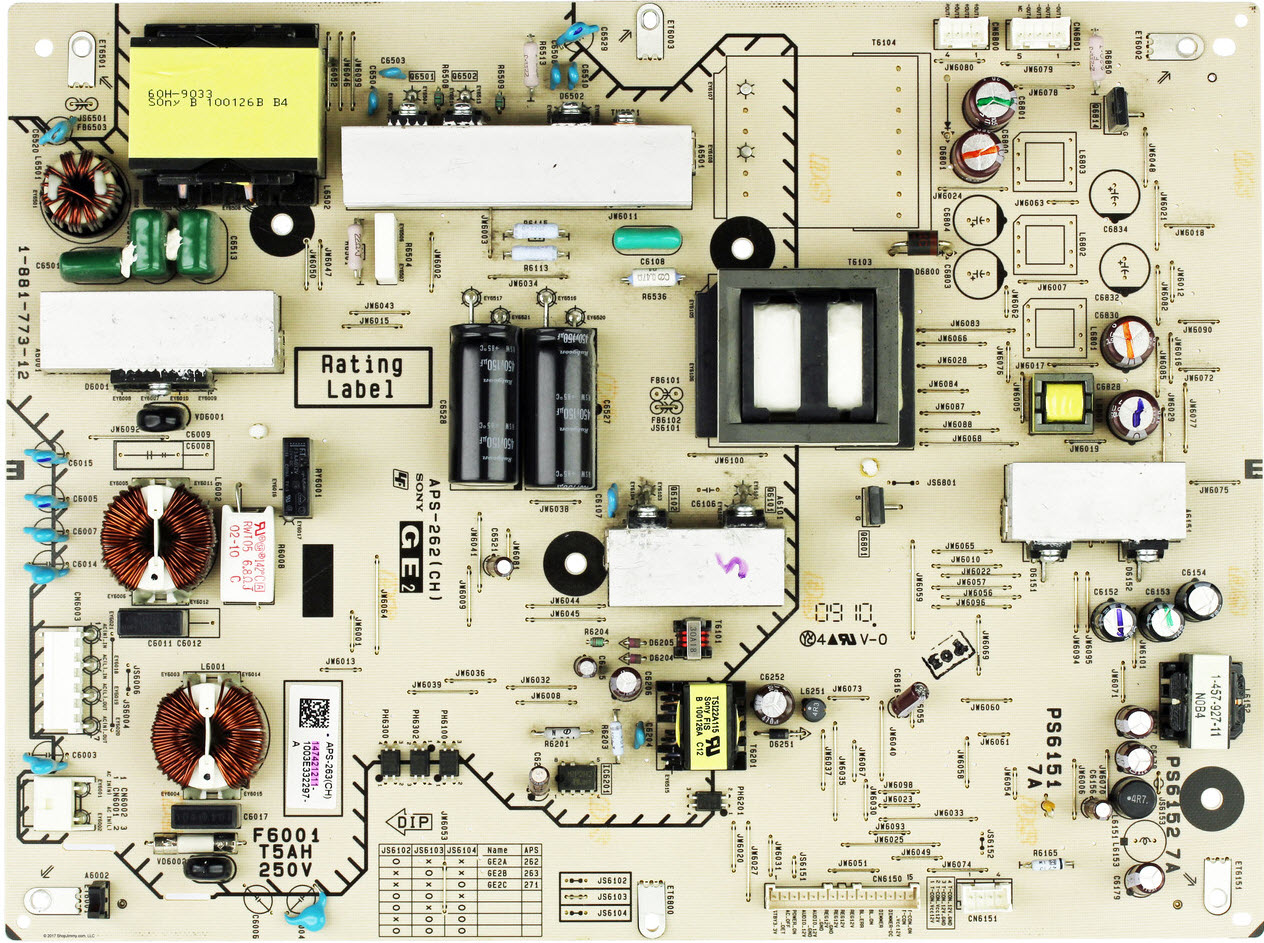

Блок питания APS-263
Этот блок питания стоит ещё в 1 телевизоре.
APS-263:
Схемы и сервис-мануалы
- Service Manuals with Schematic Diagrams 2010, 51 стр., 16,2 МБ
Прошивки для Sony KDL-46NX700
Прошивки с сайта производителя
прошивка (Firmware) и прекращено обновление программного обеспечения от 06.01.2022
Повышение безопасности в Интернете при использовании сетевых служб:
Файл PKG4.131EUH-0108, версия 4.131 от 12.01.2015 (45,489,836 байт).
Для моделей: KDL-40NX700, KDL-40NX703, KDL-40NX705, KDL-40NX800, KDL-40NX803, KDL-40NX805, KDL-46NX700, KDL-46NX703, KDL-46NX705, KDL-52NX800, KDL-52NX803, KDL-52NX805.
Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-46NX700.
На данную модель так же предлагаются руководства и инструкции:
i-Manual. Опубликовано 13 Apr 2014.
Инструкция по эксплуатации. Опубликовано 14 Feb 2011, размер 6.58 MB.
Характеристики Sony KDL-46NX700
ЖК, LED, 46", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x4, Wi-Fi
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 46" (117 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | есть |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB, Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный или белый корпус с серебристым оформлением передней панели |
|---|---|
| Размеры с подставкой | 1127x748x320 мм |
| Размеры без подставки | 1127x716x64 мм |
| Вес | с подставкой: 27.8 кг; без подставки: 24 кг |
| Крепление на стену | есть |
| Потребление от сети | 129 Вт |
Рекомендации пользователю Sony KDL-46NX700
Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.
Техническое описание
Телевизор SONY KDL-46NX700 с ЖК-дисплеем LK460D3LA8T, размером по диагонали 46" (117 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка RUNTK4337TP.
Матрица LK460D3LA8T и программное обеспечение основной платы main board 1-881-779-11 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность звуковой акустической системы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB, Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 129 Вт. Блок питания APS-263.
Габаритные размеры: с подставкой 1127x748x320 мм, без подставки 1127x716x64 мм.
Масса телевизора: с подставкой: 27.8 кг, без подставки: 24 кг.
Внимание! Панель LK460D3LA8T LED-телевизора SONY KDL-46NX700 является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.
Рекомендации пользователям SONY KDL-46NX700
При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.
Если SONY KDL-46NX700 не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.
В случае если SONY KDL-46NX700 не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.
Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-46NX700 завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.
Если разбит или треснул экран
Экран LED телевизора SONY KDL-46NX700 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.
При механических повреждениях экрана требуется замена LED панели LK460D3LA8T. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
