Sony KDL-43WD753
LED-телевизор, 43" (109 см), 1920x1080, 2016 года
Состав телевизора KDL-43WD753
| Шасси | 1-980-335-23 |
|---|---|
| Main board | 1-980-335-23 |
| Блок питания | ACDP-060S03 Adapter 19.5V |
| Матрица (панель) | T430HVF03.0 |
| T-CON | T430HVN01.9 CTRL 43T01 C0A |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | 7443T08.002-2-DX1 LB43012 |
| Микросхемы main board | CPU: MT5566CQVT |
| Тюнер | CE251ZP |
| Пульт ДУ | Remote: RM-ED062, WiFi: 1-458-900-11 (J20H090.00), IR: K48G-172A 1-980-526-11 |
Типовые неисправности
Возможные неисправности
- SONY KDL-43WD753 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
В таких случаях неисправность следует искать в первую очередь в модуле питания Adapter.
Внешний блок питания типа Adapter владелец телевизора может приобретать самостоятельно и его ремонт не всегда целесообразен. В любом случае простейшие типовые дефекты, характерные для большинства схем ИИП, можно легко обнаружить и устранить после вскрытия.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 1-980-335-23 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: MT5566CQVT. Неисправности чипов BGA обычно легко выявить методом прогрева.
Прежде чем менять тюнер CE251ZP, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SONY KDL-43WD753 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board 1-980-335-23
Плата 1-980-335-23 от производителя Sony Corporation. Процессор MediaTek MT5566CQVT, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.2 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в NAND Flash 4Gbit 512 MB TC58NVG2S0HBAI4.
Внешний вид main board 1-980-335-23 показан на рисунке ниже:

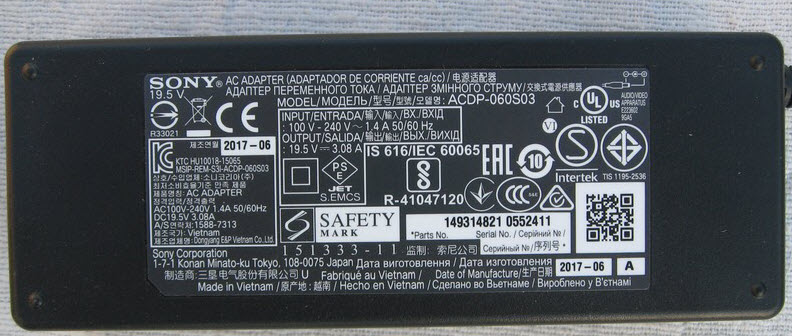

Блок питания ACDP-060S03
Этот блок питания стоит ещё в 2 телевизорах.
ACDP-060S03:
Прошивки для Sony KDL-43WD753
Прошивки с сайта производителя
прошивка (Firmware) - обновление программного обеспечения до версии 8.234 от 23.08.2022
Обновление встроенного программного обеспечения до версии v8.219:
Файл sony_
Для моделей: KDL-48WD655, KDL-48WD653, KDL-48WD650, KDL-40WD655, KDL-40WD653, KDL-40WD650, KDL-32WD605, KDL-32WD603, KDL-32WD600, KDL-49WD759, KDL-49WD758, KDL-49WD757, KDL-49WD756, KDL-49WD755, KDL-49WD754, KDL-49WD753, KDL-49WD752, KDL-49WD751, KDL-49WD750, KDL-43WD759, KDL-43WD758, KDL-43WD757, KDL-43WD756, KDL-43WD755, KDL-43WD754, KDL-43WD753, KDL-43WD752, KDL-43WD751, KDL-43WD750, KDL-32WD759, KDL-32WD758, KDL-32WD757, KDL-32WD756, KDL-32WD755, KDL-32WD754, KDL-32WD753, KDL-32WD752, KDL-32WD751, KDL-32WD750.
Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-43WD753.
Преимущества и улучшения последнего обновления:
Решена проблема с воспроизведением Netflix и отображением сообщения об ошибке tvq-pm-100 (5.2.102) через первые несколько секунд после начала воспроизведения выбранного контента.
На данную модель так же предлагаются руководства и инструкции:
Справочник. Опубликовано 10 Apr 2017, размер 6.95 MB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 10 Aug 2016, размер 1.89 MB.
Wall-Mount Bracket. Опубликовано 08 Aug 2016, размер 38.12 MB.
Характеристики Sony KDL-43WD753
ЖК, LED, 43", 1920x1080, 1080p Full HD, DVR, мощность звука 20 Вт, HDMI x2, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 43" (109 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть, Edge LED |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | SCART, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | оптический |
Корпус и питание
| Цвет корпуса | черная передняя панель с с серым оформлением |
|---|---|
| Размеры с подставкой | 960x616x229 мм |
| Размеры без подставки | 960x565x23 мм |
| Вес | с подставкой: 9.8 кг; без подставки: 9.1 кг |
| Крепление на стену | есть |
| Потребление от сети | 74 Вт |
Другие модели на main board 1-980-335-23
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sony KDL-43WD753
Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.
Техническое описание
Телевизор SONY KDL-43WD753 с ЖК-дисплеем T430HVF03.0, размером по диагонали 43" (109 см) формата 16:9. В данной модели используется боковая подсветка из светодиодов Edge LED 7443T08.002-2-DX1 LB43012.
Матрица T430HVF03.0 и программное обеспечение основной платы main board 1-980-335-23 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор KDL-43WD753 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), SCART, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Мощность, потребляемая рабочем в режиме от сети, составляет 74 Вт. Блок питания внешний ACDP-060S03 Adapter 19.5V.
Габаритные размеры: с подставкой 960x616x229 мм, без подставки 960x565x23 мм.
Масса телевизора: с подставкой: 9.8 кг, без подставки: 9.1 кг.
Внимание! Панель T430HVF03.0 LED-телевизора SONY KDL-43WD753 является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.
Рекомендации пользователям SONY KDL-43WD753
При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.
Если SONY KDL-43WD753 не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.
В случае если SONY KDL-43WD753 не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.
Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-43WD753 завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.
Если разбит или треснул экран
Экран LED телевизора SONY KDL-43WD753 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.
При механических повреждениях экрана требуется замена LED панели T430HVF03.0. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
