Sony KDL-40WE5
ЖК-телевизор с лампами CCFL, 40" (102 см), 1920x1080, 2009 года
Состав телевизора KDL-40WE5
| Шасси | EX2L_ECO_BASIL |
|---|---|
| Main board | 1-878-942-22 A-1663-964-B BA board |
| Блок питания | 1-878-773-23 = 878-773-22 = IP3N |
| Матрица (панель) | LTY400HF02 102 |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | MC10147F1 410, MB91F313A, NAND Flash K9F1208UOC, EEPROM 24c32 |
| ШИМ блока питания | CXD9969P (16), MIP2H2, FA5501AN |
| Ключи блока питания | 2SK3561 |
| ШИМ инвертора / драйвера | LX1692F, BA10339F |
| Тюнер | BTD-HF422T |
| Пульт ДУ | RM-ED016 |
Типовые неисправности
Диагностику неисправности телевизора SONY KDL-40WE5, как и всех других, целесообразно начинать с внешнего осмотра возможных изменений, как внешних, так и внутренних элементов. Часто бывает, что некоторые повреждения элементов или соединений помогут определить правильное направление поиска неисправности и локализации дефекта. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания IP3N 1-878-773-23 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, но это случается гораздо реже.
При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и, в случае его обрыва, причину следует искать в силовых полупроводниковых элементах импульсного обратноходового преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ преобразователя , который может быть установлен отдельно на радиаторе, либо интегрирован с ШИМ-контоллером.
Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером CXD9969P (16), (7) в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Несколько сложнее искать неисправность в преобразователе модуля питания с активным ККМ (корректором коэффициента мощности).
Если при включении SONY KDL-40WE5 нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Часто попытки ремонта инвертора затрудняется тем, что диагностика неисправности затруднена работой его защиты, которая предназначена для отключения инвертора в аварийных режимах - при разгерметизации ламп, обрывах или замыканиях в высоковольтных соединениях и других нештатных ситуациях. Блокировка защиты для локализации дефекта популярна среди ремонтников.
Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.
Материнская плата BA подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Неисправность тюнера BTD-HF422T устанавливается после проверки ПО и всех питающих напряжений на его выводах, том числе и напряжения питания варикапов (30-33V).
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 1-878-942-22
Плата 1-878-942-22 от производителя Sony Corporation.
Внешний вид main board 1-878-942-22 показан на рисунке ниже:
1-878-942-22 может применяться в телевизорах:
SONY KDL-32W5500 (Panel T315XW02 V.1), SONY KDL-37V5500 (Panel T370HW02 V.B.), SONY KDL-40V5610 (Panel LTY400HA12), SONY KDL-40W5500 (Panel LTY400HF05), SONY KDL-40WE5 (Panel LTY400HF02 102), SONY KDL-46W5500 (Panel LTY460HF05), SONY KLV-46V550A (Panel T460HW03 V.2), SONY KDL-46W5740 (Panel LTY460HF05).

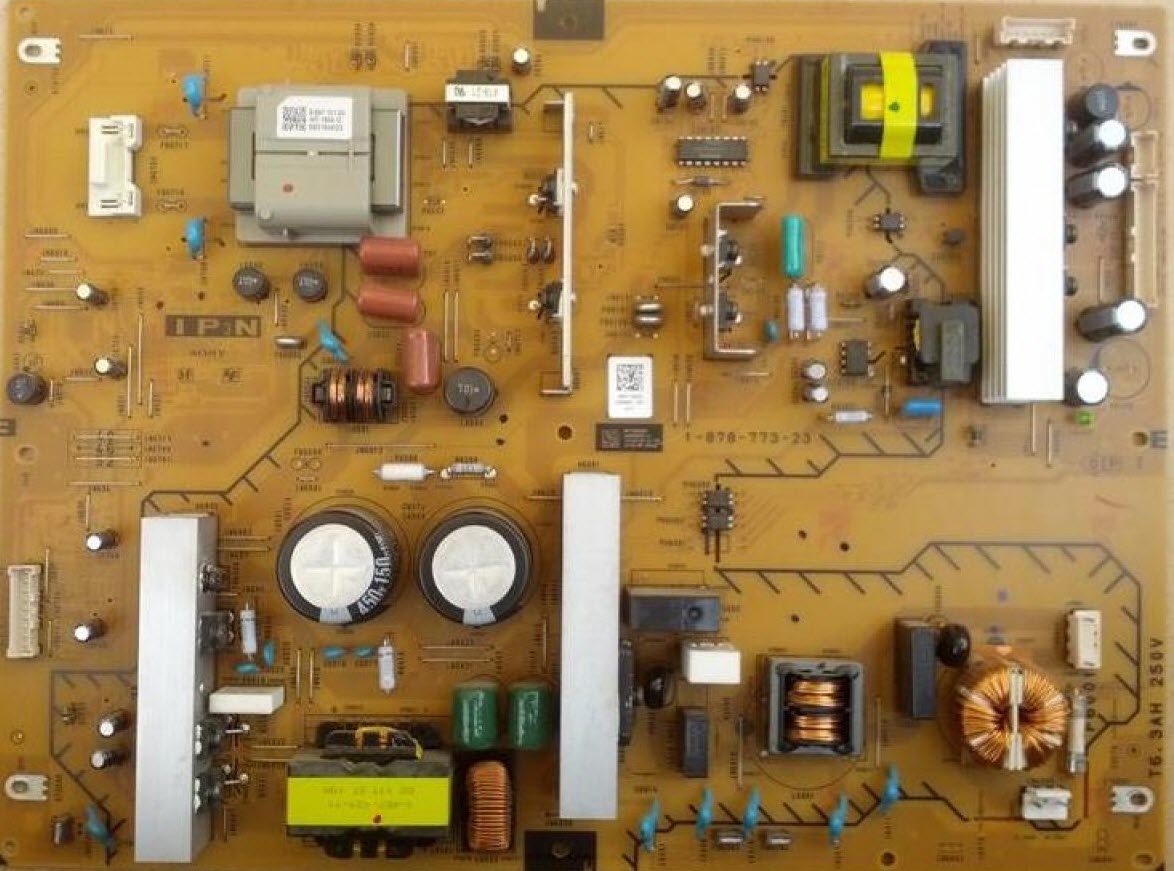

Блок питания
1-878-773-23:
Схемы и сервис-мануалы
- Схема блока питания Power supply 3 стр., 1,6 МБ
Характеристики Sony KDL-40WE5
ЖК, 40", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x4, Ethernet
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Динамическая контрастность | 100000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, Ethernet (RJ-45) |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | белый |
|---|---|
| Размеры с подставкой | 987x686x303 мм |
| Размеры без подставки | 987x638x104 мм |
| Вес | с подставкой: 21 кг; без подставки: 18 кг |
| Крепление на стену | есть |
| Потребление от сети | 122 Вт |
Другие модели на main board 1-878-942-22
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sony KDL-40WE5
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-40WE5 с ЖК-дисплеем, размером по диагонали 40" (102 см) формата 16:9. Динамическая контрастность 100000:1 достигается специальным контролем работы подсветки.
Конструкция и технические возможности телевизора предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 122 Вт.
Габаритные размеры: с подставкой 987x686x303 мм, без подставки 987x638x104 мм.
Масса телевизора: с подставкой: 21 кг, без подставки: 18 кг.
Внимание! Панель LCD-телевизора SONY KDL-40WE5 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-40WE5
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-40WE5 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-40WE5 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-40WE5 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-40WE5 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
