Sony KDL-40L4000 K
ЖК-телевизор с лампами CCFL, 40" (102 см), 1920x1080, 2008 года
- Другие обозначения: KDL-40L4000
Состав телевизора KDL-40L4000 K
| Шасси | EG1L |
|---|---|
| Main board | 1-877-114-12 BE2 A 1561-861-A |
| Блок питания | A-1511-380-D 1-876-467-13 |
| Матрица (панель) | LTZ400HA07 A03 // LTY400HA06 |
| T-CON | 400HAC2LV3.0 |
| Инвертор / LED-драйвер | SSB400W16S01 Rev0.5 |
| Микросхемы main board | CPU: MB90F334APMC-GE1, UPD61123F1-100-KA3-A, DRAM: HYB25DC256160CE-6; NAND Flash: NAND128W3A2BN6F; SOUND: TPA3100D2PHPR; |
| ШИМ блока питания | CXD9841P, MIP2H2 (Standby) |
| Ключи блока питания | 2SK3561, 2SK3934(PFC) |
| ШИМ инвертора / драйвера | LX1692BIDW, LM339DT |
| Ключи инвертора | 2SK3569 |
| Тюнер | BTD-HF411T |
Типовые неисправности
Возможные неисправности
- Телевизор SONY KDL-40L4000 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
С подобными проявлениями обычно выходит из строя модуль питания A-1511-380-D.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (2SK3561, 2SK3934(PFC)) и выпрямительные диоды на возможный частичный или полный пробой.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) CXD9841P, MIP2H2 (Standby) обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 1-877-114-12 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MB90F334APMC-GE1, UPD61123F1-100-KA3-A, DRAM: HYB25DC256160CE-6; NAND Flash: NAND128W3A2BN6F; SOUND: TPA3100D2PHPR; на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Неисправность тюнера BTD-HF411T устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KDL-40L4000 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board 1-877-114-12
Плата 1-877-114-12 от производителя Sony Corporation. Процессор fujitsu MB90F334A 16-bit AT architecture F2MC-16LX, питание ядра 3.3 В. Оперативная память DRAM HYB25DC256160CE-6, отдельные микросхемы. Прошивка хранится в NAND Flash NAND128W3A2BN6F.
Внешний вид main board 1-877-114-12 показан на рисунке ниже:
1-877-114-12 может применяться в телевизорах:
SONY KDL-40L4000 K (Panel LTZ400HA07 A03), SONY KDL-40V4210 (Panel LTZ400HA07), SONY KDL-46V4000 (Panel LTY460HB08 002), SONY KDL-40U4000 (Panel LTY400HA11).
Блок питания и PFC

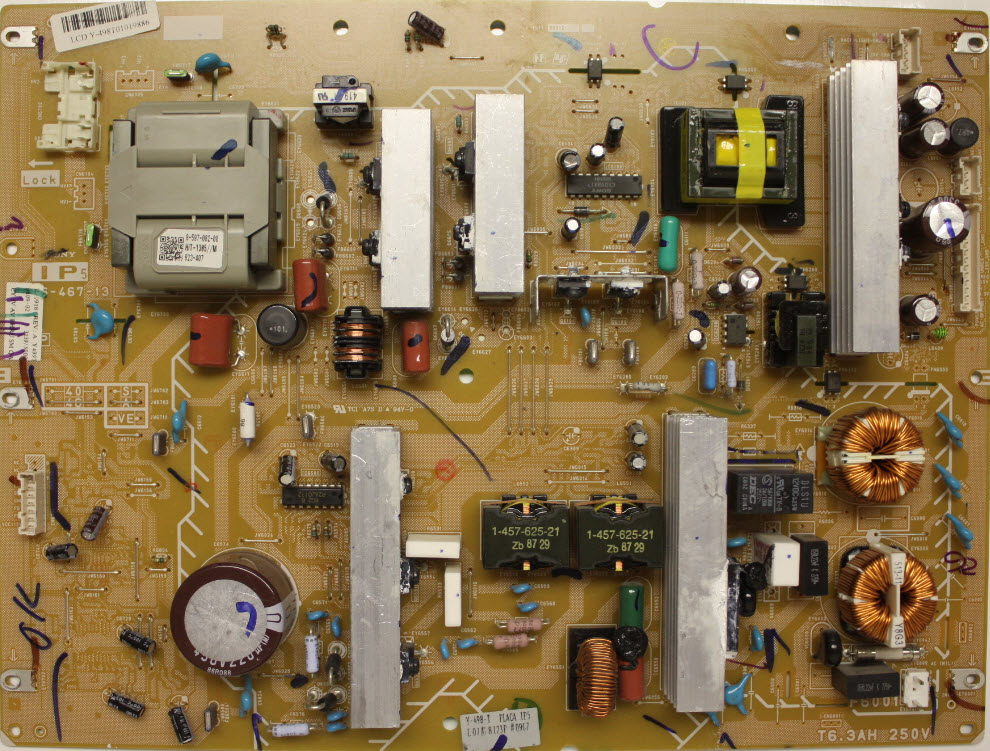

Блок питания
A-1511-380-D:
Схемы и сервис-мануалы
Характеристики Sony KDL-40L4000 K
ЖК, 40", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Яркость | 500 кд/м2 |
| Динамическая контрастность | 33000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 995x688x276 мм |
| Размеры без подставки | 995x651x111 мм |
| Вес | с подставкой: 21.5 кг; без подставки: 18.5 кг |
| Крепление на стену | есть |
| Потребление от сети | 175 Вт |
Другие модели на шасси EG1L
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-40L4000 K
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-40L4000 с ЖК-дисплеем LTZ400HA07, размером по диагонали 40" (102 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 33000:1 достигается специальным контролем работы подсветки.
Матрица LTZ400HA07 и программное обеспечение основной платы main board 1-877-114-12 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 175 Вт. Блок питания A-1511-380-D.
Габаритные размеры: с подставкой 995x688x276 мм, без подставки 995x651x111 мм.
Масса телевизора: с подставкой: 21.5 кг, без подставки: 18.5 кг.
Внимание! Панель LTZ400HA07 A03 LCD-телевизора SONY KDL-40L4000 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-40L4000
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-40L4000 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-40L4000 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-40L4000 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-40L4000 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTZ400HA07 A03. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
