Sony KDL-40BX420
ЖК-телевизор, 40" (102 см), 1920x1080, 2011 года
Состав телевизора KDL-40BX420
| Шасси | AZ2EK_P-2F |
|---|---|
| Main board | MT66_EU - S0100-2 EB1C23 |
| Блок питания | APS-284 - 1-883-776-21 - 147431011 G14 |
| Матрица (панель) | LTZ400HM02 A04 |
| Инвертор / LED-драйвер | SSI400 10B01 - REV:1.0 |
| Планки подсветки | 10 Lamp CCFL |
| Микросхемы main board | MT5135, STA369BWS, PS331 |
| ШИМ блока питания | MIP2H2, CXA3810 |
| Ключи блока питания | 9NK50 kK5A50 |
| ШИМ инвертора / драйвера | SSI091ASN |
| Ключи инвертора | MDD1752 BP052HGG |
| Тюнер | SUT-RE205TN |
| Пульт ДУ | RM-ED046 |
Типовые неисправности
Возможные неисправности
- Телевизор SONY KDL-40BX420 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
С подобными проявлениями обычно выходит из строя модуль питания APS-284.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (9NK50 kK5A50) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) MIP2H2, CXA3810, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы MT66_EU следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - MT5135, STA369BWS, PS331. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Прежде чем менять тюнер SUT-RE205TN, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Следует помнить! Попытки самостоятельного ремонта телевизора SONY KDL-40BX420, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Main board MT66_EU
Плата MT66_EU от производителя MediaTek. Процессор MediaTek MT5366JATG, 32 бит, 1 ядро ARM11, питание ядра 1.12 В. Оперативная память DDR3, отдельные микросхемы.
Внешний вид main board MT66_EU показан на рисунке ниже:
MT66_EU может применяться в телевизорах:
SONY KDL-32BX320 (Panel T315XW03 V.E), SONY KDL-32BX420 (Panel T315HW04 V.C), SONY KDL-40BX420 (Panel LTZ400HM02 A04), SONY KDL-42EX410 (Panel LC420EUN (SD)(V4)), SONY KDL-32EX310 (Panel LC320EXN (SD)(A3)), SONY KDL-26BX320 (Panel T260XW04 V.7).
Блок питания

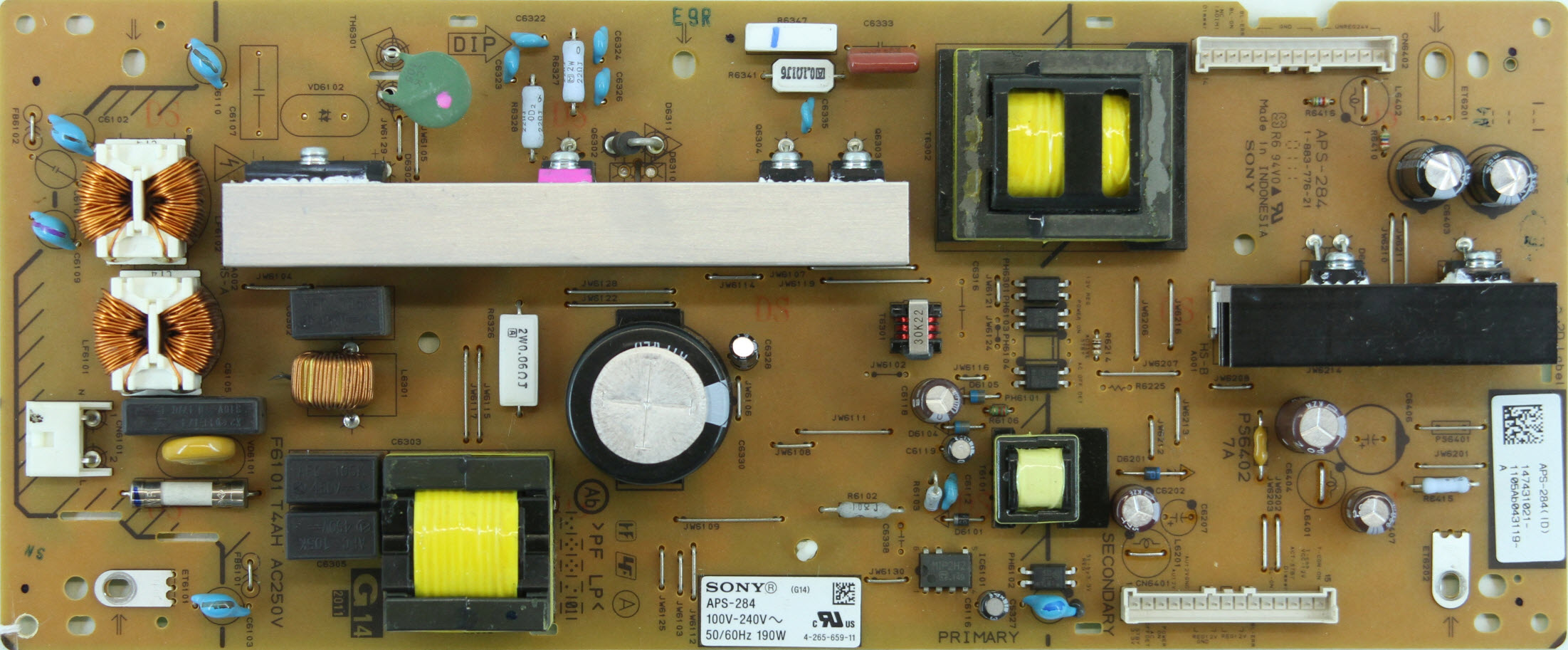

APS-284:
Схемы и сервис-мануалы
- Service Manual 2011, 69 стр., 2,5 МБ
- Service Manual 2011, 47 стр., 1,5 МБ
Service manual and schematic diagram Sony KDL-26BX320, KDL-26BX321, KDL-32BX320, KDL-32BX321, KDL-32BX420, KDL-37BX420, KDL-40BX420 Chassis AZ2EK P-2F
Service manual and schematic diagram Sony KDL-32BX320, KDL-32BX321, KDL-32BX420, KDL-32BX421, KDL-40BX420, KDL-40BX421, KDL-46BX420, KDL-46BX421 Chassis AZ2-UK
Схема блока питания Sony APS-284 Delta Power Supply
Прошивки для Sony KDL-40BX420
Прошивки с сайта производителя
прошивка (Firmware) и прекращено обновление программного обеспечения от 06.01.2022
Телевизоры Bravia: загрузка микропрограммы версии 4.09:
Файл sony_
Для моделей: KDL-42EX410, KDL-40BX420, KDL-37BX420, KDL-32BX320, KDL-32BXBX321, KDL-32BXBX420, KDL-32BXEX310, KDL-26BX320, KDL-26BX321, KDL-22CX32D, KDL-22EX310.
Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-40BX420.
На данную модель так же предлагаются руководства и инструкции:
Инструкция по эксплуатации. Опубликовано 03 Nov 2011, размер 22.64 MB.
Характеристики Sony KDL-40BX420
ЖК, 40", 1920x1080, 1080p Full HD, мощность звука 16 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, аудио x3, компонентный, VGA, HDMI x2, USB |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 988x632x250 мм |
| Размеры без подставки | 988x600x94 мм |
| Вес | с подставкой: 15.7 кг; без подставки: 13.6 кг |
| Крепление на стену | есть |
| Потребление от сети | 180 Вт |
Другие модели на шасси AZ2EK_P-2F
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-40BX420
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-40BX420 с ЖК-дисплеем LTZ400HM02, размером по диагонали 40" (102 см) формата 16:9.
Матрица LTZ400HM02 и программное обеспечение основной платы main board MT66_EU предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность звуковой акустической системы 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x3, компонентный, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 180 Вт. Блок питания APS-284.
Габаритные размеры: с подставкой 988x632x250 мм, без подставки 988x600x94 мм.
Масса телевизора: с подставкой: 15.7 кг, без подставки: 13.6 кг.
Внимание! Панель LTZ400HM02 A04 LCD-телевизора SONY KDL-40BX420 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-40BX420
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-40BX420 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-40BX420 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-40BX420 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-40BX420 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTZ400HM02 A04. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
