Sony KDL-37P3000
ЖК-телевизор с лампами CCFL, 37" (94 см), 1366x768, 2007 года
Состав телевизора KDL-37P3000
| Шасси | SE2 |
|---|---|
| Main board | 1-874-223-11 = 1-874-223-12 |
| Блок питания | 1-874-219-14 GS3 |
| Матрица (панель) | T370XW02 |
| T-CON | T370XW02V5CB 06A69_1A |
| Инвертор / LED-драйвер | 4H V1448.481/C1 DARFON |
| Микросхемы main board | CPU CXD9922R (VCT7973P), 24C32WL , TDA9973AHL/8/12 |
| ШИМ блока питания | MCZ3001DB, MIP2H2, FA5501AN (PFC) |
| ШИМ инвертора / драйвера | OZ964SN (20), 324 (14) |
| Ключи инвертора | P2804ND5G (5) |
| Тюнер | BTP-HC401(10) |
Типовые неисправности
Ремонт электронной техники обычно начинается с внешнего осмотра устройства и диагностики неисправности. При этом следует визуально внимательно осмотреть все элементы телевизора SONY KDL-37P3000, как внутренние, так и внешние. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
Неисправности модуля питания GS3 1 874 219 14 могут выражаться по разному, например, SONY KDL-37P3000 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности.
Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Несколько сложнее искать неисправность в преобразователе модуля питания с активным ККМ (корректором коэффициента мощности).
В тех случаях, когда у телевизора SONY KDL-37P3000 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
Ремонт инвертора 4H V1448.481/C1 DARFON затруднителен тем, что при любой неисправности или нештатной ситуации, даже при неравномерном износе ламп, срабатывает защита, которая выключает его в целях противопожарной безопасности. Диагностика становится невозможной и требуется отключить защиту.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
Ремонт или диагностика материнской платы 1-874-223-12 необходимо начать с проверки стабилизаторов питания. При необходимости, следует обновить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CXD9922R , 24C32WL , TDA9973AHL/8/12 на новые или заведомо исправные.
Внимание пользователям! Самостоятельный ремонт телевизора SONY KDL-37P3000 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Main board 1-874-223-11
Плата 1-874-223-11 от производителя Sony Corporation. Процессор Sony CXD9922R (VCT7973P), питание ядра 3.3 & 1.8 В. Оперативная память HYB25DC256160CE-6, отдельные микросхемы. Прошивка хранится в Nand Flash NAND128W3A2BN6F.
Внешний вид main board 1-874-223-11 показан на рисунке ниже:
1-874-223-11 может применяться в телевизорах:
SONY KDL-32P3000 (Panel LTA320WT-L06), SONY KDL-32U3000 (Panel LTA320WT-L06), SONY KDL-37P3000 (Panel T370XW02), SONY KDL-40P3000 (Panel T400XW01 V0), SONY KDL-26S3000 (Panel V260B1-L07 Rev.C3 ), SONY KDL-32P3020 (Panel LTA320WT-L06), SONY KDL-40U3000 (Panel T400XW01 V0).

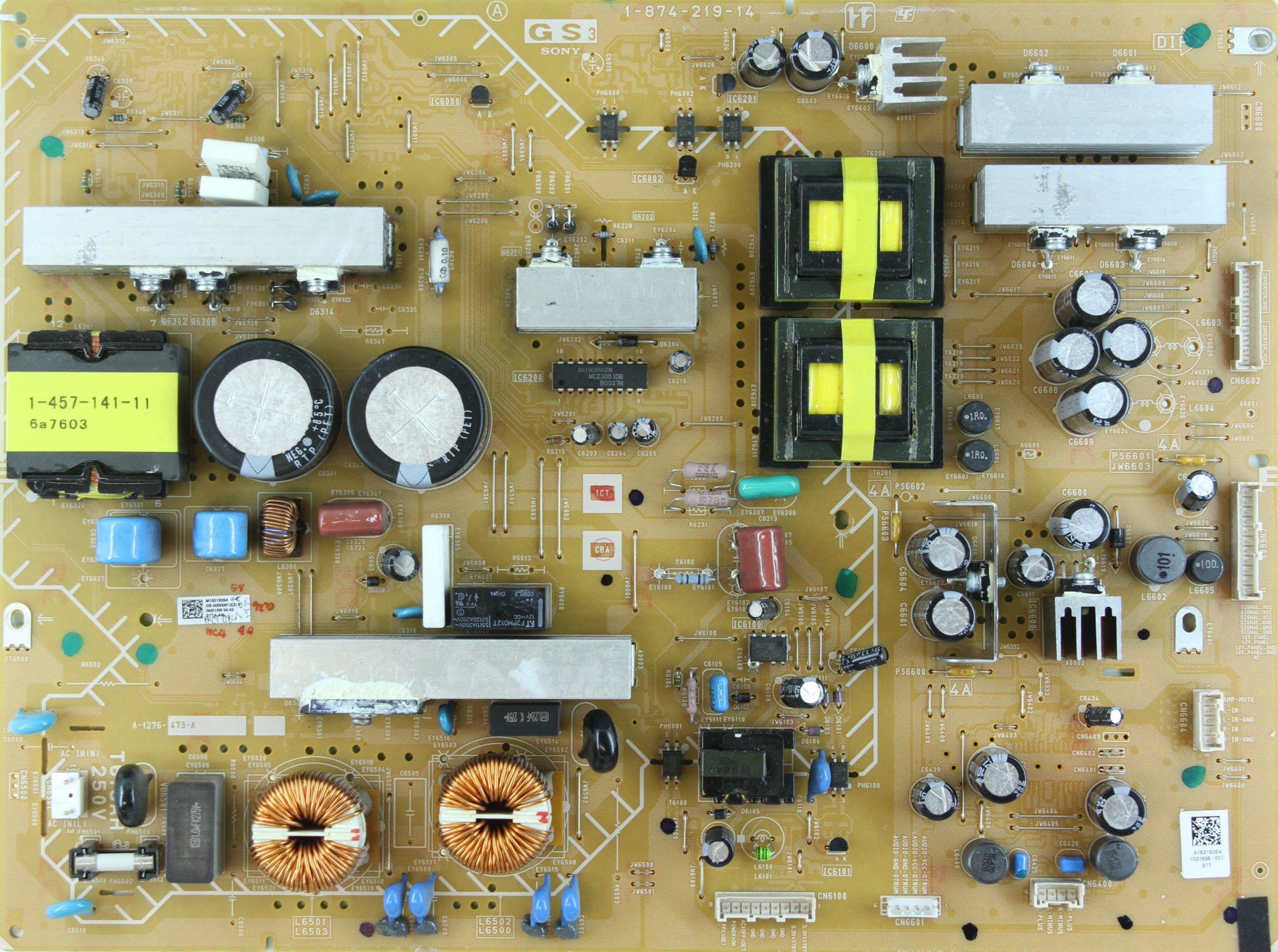

Блок питания
1-874-219-14:
Схемы и сервис-мануалы
- Схема блока питания Power supply 5 стр., 1,6 МБ
- Service Manual 2007, 134 стр., 9,6 МБ
Схема блока питания Sony 1-874-219-13, 1-874-219-14 GS3.
Характеристики Sony KDL-37P3000
ЖК, 37", 1366x768, 720p HD, картинка в картинке, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 37" (94 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 1500:1 |
| Динамическая контрастность | 8000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 906x658x265 мм |
| Размеры без подставки | 906x611x126 мм |
| Вес | с подставкой: 21 кг; без подставки: 18 кг |
| Крепление на стену | есть |
| Потребление от сети | 150 Вт |
Другие модели на шасси SE2
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-37P3000
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-37P3000 с ЖК-дисплеем T370XW02, размером по диагонали 37" (94 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 1500:1. Динамическая контрастность 8000:1 достигается специальным контролем работы подсветки.
Матрица T370XW02 и программное обеспечение основной платы main board 1-874-223-11 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 150 Вт. Блок питания 1-874-219-14.
Габаритные размеры: с подставкой 906x658x265 мм, без подставки 906x611x126 мм.
Масса телевизора: с подставкой: 21 кг, без подставки: 18 кг.
Внимание! Панель T370XW02 LCD-телевизора SONY KDL-37P3000 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-37P3000
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-37P3000 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-37P3000 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-37P3000 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-37P3000 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели T370XW02. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
