Ремонт телевизора SONY KDL-32R303C

Техническое описание и состав телевизора SONY KDL-32R303C, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SONY KDL-32R303C
LCD TV LED KDL-32R303C | Год выпуска: 2015
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 720p HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 4.8 кг
без подставки: 4.5 кг
Размеры: с подставкой 735x461x168 мм
без подставки 735x443x63 мм
SONY KDL-32R303C

SONY LED
Model: KDL-32R303C

Panel: IS4S320DND11

LED backlight: 3228 8 LEDs REV1.2, 1-893-801-11 (173522511)

T-CON: 320KSB_S2LV0.3 (LSY320AN02-101)

LED driver (backlight): integrated into MainBoard

PWM LED driver: BD9397EFV

MOSFET LED driver: 04180 PSMN041-80YL

Power Supply (PSU): ACDP-045S02 Adapter 19.5V 2.35A

MainBoard: 1-894-867-11 - 173568511 BE2

IC MainBoard: Mediatek MT5565 CQYG

Тuner: DE241TP

Control: RM-ED062, IR: 1-893-522-11 (173510611)

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- SONY KDL-32R303C не включается совсем и не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания ACDP-045S02.
Внешний блок питания типа ACDP-045S02 владелец телевизора может приобретать самостоятельно и его ремонт не всегда целесообразен. В любом случае простейшие типовые дефекты, характерные для большинства схем ИИП, можно легко обнаружить и устранить после вскрытия. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) . Проверяется только заменой на заведомо исправный.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностика материнской платы 1-894-867-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты Mediatek MT5565 CQYG. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

При подозрении на неисправность тюнера DE241TP, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KDL-32R303C без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Доработка после ремонта подсветки. IS4S320DND11, 1-894-867-11, BD9397EFV. Информация от мастера.

Уменьшить ток подсветки с 170 mA до 135 mA - заменил резисторы на выводах 28, 29,30 микросхемы BD9397EFV с номиналами 1,2 Ohm на 1,5 Ohm в узле LED-драйвера на плате 1-894-867-11.
1-894-867-11 current backlight

Ограничение тока драйвера. BD9397EFV. Общие рекомендации

BD9397EFV - повышающий драйвер с возможностью подключения и контроля шести каналов светодиодов подсветки. Обычно используются четыре или пять каналов. Микросхема имеет встроенные ключи ON/OFF и внешние истоки (SOURCE) - выводы 25, 26, 27, 28, 29, 30 (S1-S6), к которым подключаются токовые датчики - низкоомные измерительные резисторы. Неиспользуемые выводы соединены с корпусом.
Чтобы уменьшить ток подсветки в LED-драйверах с BD9397EFV, следует пропорционально увеличить номиналы резисторов на этих выводах для всех задействованных каналов одинаково.

Документ PDF на BD9397EFV прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-894-867-11 показан на рисунке ниже:

1-894-867-11

1-894-867-11 может применяться в телевизорах:

SONY KDL-32R303C (Panel IS4S320DND11), SONY KDL-40R353C (Panel NS4S400DND11).

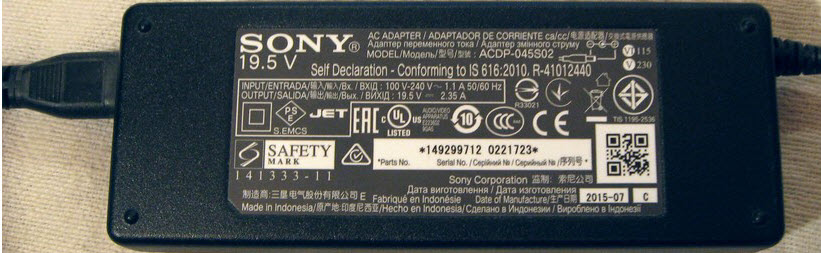

Внешний вид блока питания

Основные особенности устройства SONY KDL-32R303C:

Установлена матрица (LED-панель) IS4S320DND11.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 320KSB_S2LV0.3.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой 1-894-867-11, управляется ШИМ-контроллером BD9397EFV. В качестве силовых элементов LED-драйвера применяются ключи типа 04180 PSMN041-80YL.
Для питания всех внутренних узлов телевизора SONY KDL-32R303C используется внешний источник типа ACDP-045S02 Adapter 19.5V 2.35A.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-894-867-11, с применением микросхем Mediatek MT5565 CQYG и других.
Тюнер DE241TP обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
