Ремонт телевизора SONY KDL-32CX520
| Диагональ экрана: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920x1080 |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 1080p Full HD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-C |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45) |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 11.4 кг без подставки: 8.7 кг |
| Размеры: | с подставкой 799x532x230 мм без подставки 799x502x70 мм |
| Потребление от сети: | 73 Вт |
SONY LED: 1920x1080
Model: KDL-32CX520
Chassis/Version: AZ2F_P-2
Panel: V315H3-L01
T-CON: V315H3-CPE6 - 35-D057144
IC T-CON: CM2801A
Power Supply (PSU): PSC10349C M - G2AS-C 3H370W 147428111
MainBoard: 1-883-753-32 - Y2009430A BAT-V
IC MainBoard: CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G
Тuner: CXD2825GA
Control: RM-ED045
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор SONY KDL-32CX520 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания PSC10349C.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 1-883-753-32 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Неисправность тюнера CXD2825GA устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KDL-32CX520 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Cкачать: Service manual and schematic diagram Sony KDL-32CX520, 40CX520 шасси AZ2-F |
Дополнительно по ремонту MainBoard
Плата 1-883-753-32 от производителя Sony Corporation. Процессор CXD4727GB от Sony X-Reality.
Внешний вид MainBoard 1-883-753-32 показан на рисунке ниже:
1-883-753-32 может применяться в телевизорах:
SONY KDL-32CX520 (Panel V315H3-L01), SONY KDL-32EX421 (Panel LTY320AN02), SONY KDL-32EX720 (Panel LTY320HJ01), SONY KDL-40EX521 (Panel LTY400HM08 001), SONY KDL-46EX720 (Panel LTY460HJ05 3D), SONY KDL-46CX520 (Panel LTY460HN01), SONY KDL-40CX521 (Panel LTY400HM07).

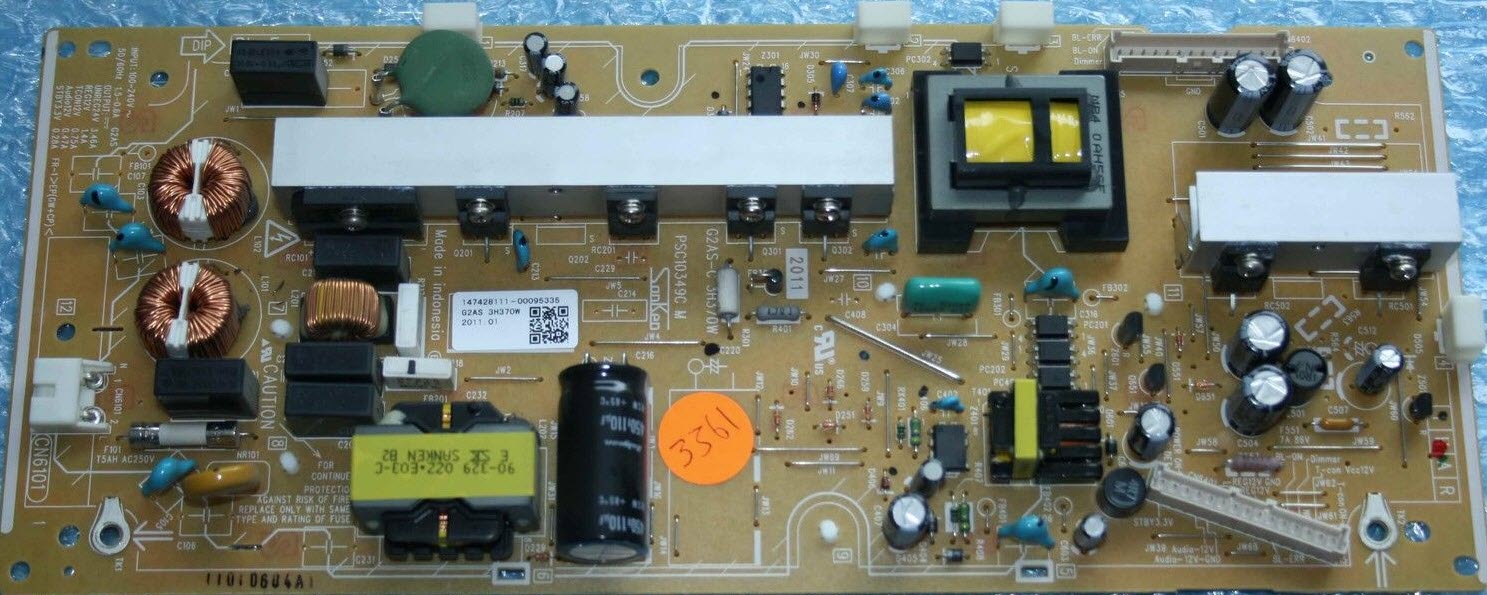

Внешний вид блока питания
Основные особенности устройства SONY KDL-32CX520:
Установлена матрица (LED-панель) V315H3-L01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V315H3-CPE6 - 35-D057144.
В составе T-CON микросхема: CM2801A.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-32CX520 осуществляет модуль питания PSC10349C, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-883-753-32, с применением микросхем CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G и других.
Тюнер CXD2825GA обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V315H3-L01
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : MVA, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 6000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8.5 (G to G)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
