Sony KDL-26L4000
ЖК-телевизор с лампами CCFL, 26" (66 см), 1366x768, 2008 года
Состав телевизора KDL-26L4000
| Шасси | NEX |
|---|---|
| Main board | 1-857-143-B FLX00018285-101 - Ver 3.03 |
| Блок питания | DPS-175JP G1D |
| Матрица (панель) | LTA260AP01 |
| T-CON | 260AP01C2LV1.3 TPS65160 |
| Инвертор / LED-драйвер | INV26S10A REV0.4 |
| Микросхемы main board | PNX8541E1/2009, E5116AJBG, CXB1444R |
| ШИМ блока питания | L6562D (PFC), DLA001D (PWM Resonant), MIP2H2 (Standby) |
| Ключи блока питания | 2SK3569, STP20NM60FP |
| ШИМ инвертора / драйвера | OZ9966SN (24) |
| Ключи инвертора | AOD486A |
| Трансформатор | LT-U2610-1(2) |
| Тюнер | ENG37E10K |
| Пульт ДУ | RM-ED014 |
Типовые неисправности
Ремонт и диагностику телевизора SONY KDL-26L4000 целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
В случаях, когда телевизор SONY KDL-26L4000 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания G1D(26) DPS-175JP или, что бывает гораздо реже, - отсутствует питание процессора на материнской плате.
При диагностике и ремонте блока питания G1D(26) DPS-175JP необходимо прежде всего проверить предохранитель, а при его обрыве следует проверить силовой ключ K3569 и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера так же может быть причиной пробоя силового ключа преобразователя.
Если в модуле питания используется активная схема ККМ (контроль коэффициента мощности), поиск неисправности несколько усложняется.
Если у SONY KDL-26L4000 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
В большинстве случаев, диагностика и ремонт инвертора INV26S10A REV0.4 sams затруднительна по причине организации защиты, которая отключает его в аварийных случаях во избежаниe возгораний при замыкании или обрывах в высоковольтных цепях и при разгерметизации ламп. Часто ремонтники блокируют цепи защиты, чтобы произвести необходимые замеры в контрольных точках инвертора для выявления причин возникновения дефекта.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Прежде чем менять тюнер ENG37E10K, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, в том числе питания варикапов (30-33V), которые необходимо измерить на соответствующих выводах тюнера.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 1-857-143-B
Плата 1-857-143-B от производителя Sony Corporation. Процессор NXP Semiconductors PNX8541E1, 32 бит, 1 ядро MIPS32@240MHz, питание ядра 1.2 В. Оперативная память DDR2 EDE5116AJBG x 2, отдельные микросхемы. Прошивка хранится в Nand Flash.
Внешний вид main board 1-857-143-B показан на рисунке ниже:
Блок питания и PFC

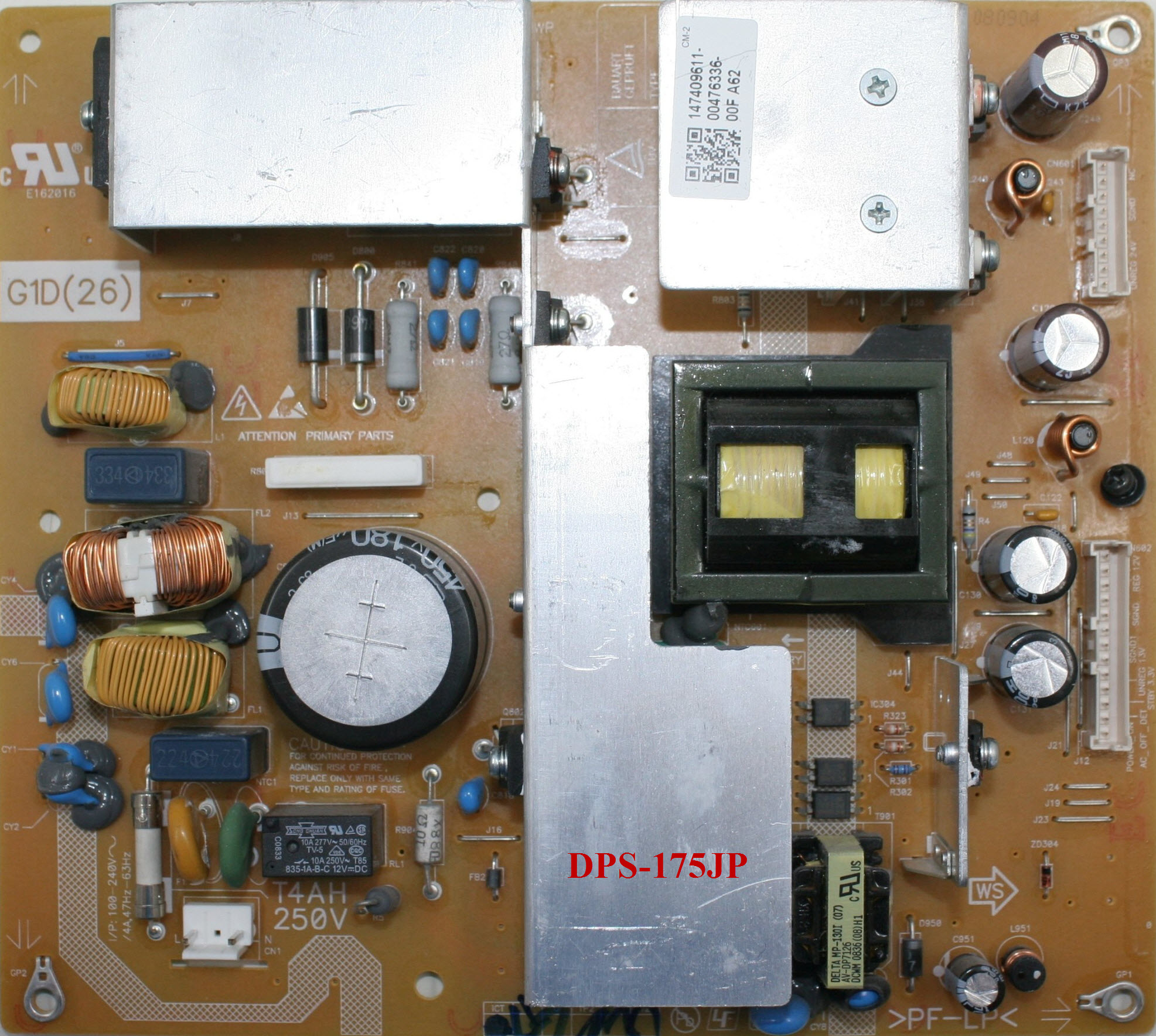

Блок питания DPS-175JP
Этот блок питания стоит ещё в 1 телевизоре.
DPS-175JP:
Схемы и сервис-мануалы
- Схема блока питания Power supply 3 стр., 3,9 МБ
- Service Manual 2008, 47 стр., 4,2 МБ
Схема блока питания Sony DPS-175JP Power supply.
Характеристики Sony KDL-26L4000
ЖК, 26", 1366x768, 720p HD, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 15000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 700 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 674x510x242 мм |
| Размеры без подставки | 674x470x95 мм |
| Вес | с подставкой: 11.3 кг; без подставки: 9.3 кг |
| Потребление от сети | 98 Вт |
Другие модели на шасси NEX
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Sony KDL-26L4000
LCD-телевизоры SONY с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации. Телевизоры достаточно сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор SONY KDL-26L4000 с ЖК-дисплеем LTA260AP01, размером по диагонали 26" (66 см) формата 16:9. Яркость свечения экрана 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 15000:1 достигается специальным контролем работы подсветки.
Матрица LTA260AP01 и программное обеспечение основной платы main board 1-857-143-B обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 98 Вт. Блок питания DPS-175JP.
Габаритные размеры: с подставкой 674x510x242 мм, без подставки 674x470x95 мм.
Масса телевизора: с подставкой: 11.3 кг, без подставки: 9.3 кг.
Внимание! Панель LTA260AP01 LCD-телевизора SONY KDL-26L4000 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SONY KDL-26L4000
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SONY KDL-26L4000 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью настольной лампы, фена, либо другого подручного бытового прибора.
В случае если SONY KDL-26L4000 не реагирует на пульт, но управляется кнопками на панели, есть вероятность неисправности пульта ДУ (не работает пульт). Полезно проверить или заменить в нём батарейки.
Если в режиме просмотра телевизионных программ появляется оповещение отсутствия сигнала (нет сигнала) ,можно проверить антенные подключения и работоспособность телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых кабельных программ, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KDL-26L4000 завис, не реагирует на пульт и кнопки панели управления, иногда помогает перезагрузка процессора - reset. Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить.
Если разбит или треснул экран
Экран LCD телевизора SONY KDL-26L4000 является дорогим элементом и требует бережного отношения пользователей. Стекло может неожиданно треснуть при ударе или чрезмерное давление на поверхность экрана по любой части площади.
При любых механических повреждениях экрана требуется замена LCD панели LTA260AP01. В таких случаях цену на ремонт необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
Обычно такой ремонт экономически нецелесообразен.
