Sony KD-55X8507C
LED-телевизор, 55" (140 см), 3840x2160, 2015 года
Состав телевизора KD-55X8507C
| Шасси | BMFL MainBoard |
|---|---|
| Main board | 1-894-596-21 |
| Блок питания | 1-894-794-11 APS-385 GL3 |
| Матрица (панель) | SYV5541 YongLighting |
| T-CON | 15YS2FU13TSTLTG2_V0.0 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 75,P3C08G001 15206N |
| ШИМ блока питания | BD7677FJ (PFC), MIP2H2 (Standby), CXA3810M (PWM resonant), LV5980MC |
| ШИМ инвертора / драйвера | CXA3854M |
| Тюнер | CE641ZP H5F107B |
Уменьшение тока подсветки
Ограничение тока драйвера. CXA3854M. Общая информация
Чтобы уменьшить ток подсветки в LED-драйверах с контроллером CXA3854M, следует пропорционально увеличить общее сопротивление низкоомных измерительных резисторов от входов FB1-FB4 на корпус, выводы - 19, 20, 21, 22 микросхемы CXA3854M. Обычно эти резисторы подключены к истокам транзисторных ключей ON/OFF.
Увеличение номиналов или удаление (при параллельном включении) необходимо произвести одинаково в каждом канале.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор SONY KD-55X8507C не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
Часто в таких случаях неисправным оказывается модуль питания 1-894-794-11.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры BD7677FJ (PFC), MIP2H2 (Standby), CXA3810M (PWM resonant), LV5980MC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 1-894-596-21 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Перед заменой тюнера CE641ZP H5F107B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SONY KD-55X8507C без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board 1-894-596-21
Плата 1-894-596-21 от производителя Sony Corporation.
Внешний вид main board 1-894-596-21 показан на рисунке ниже:

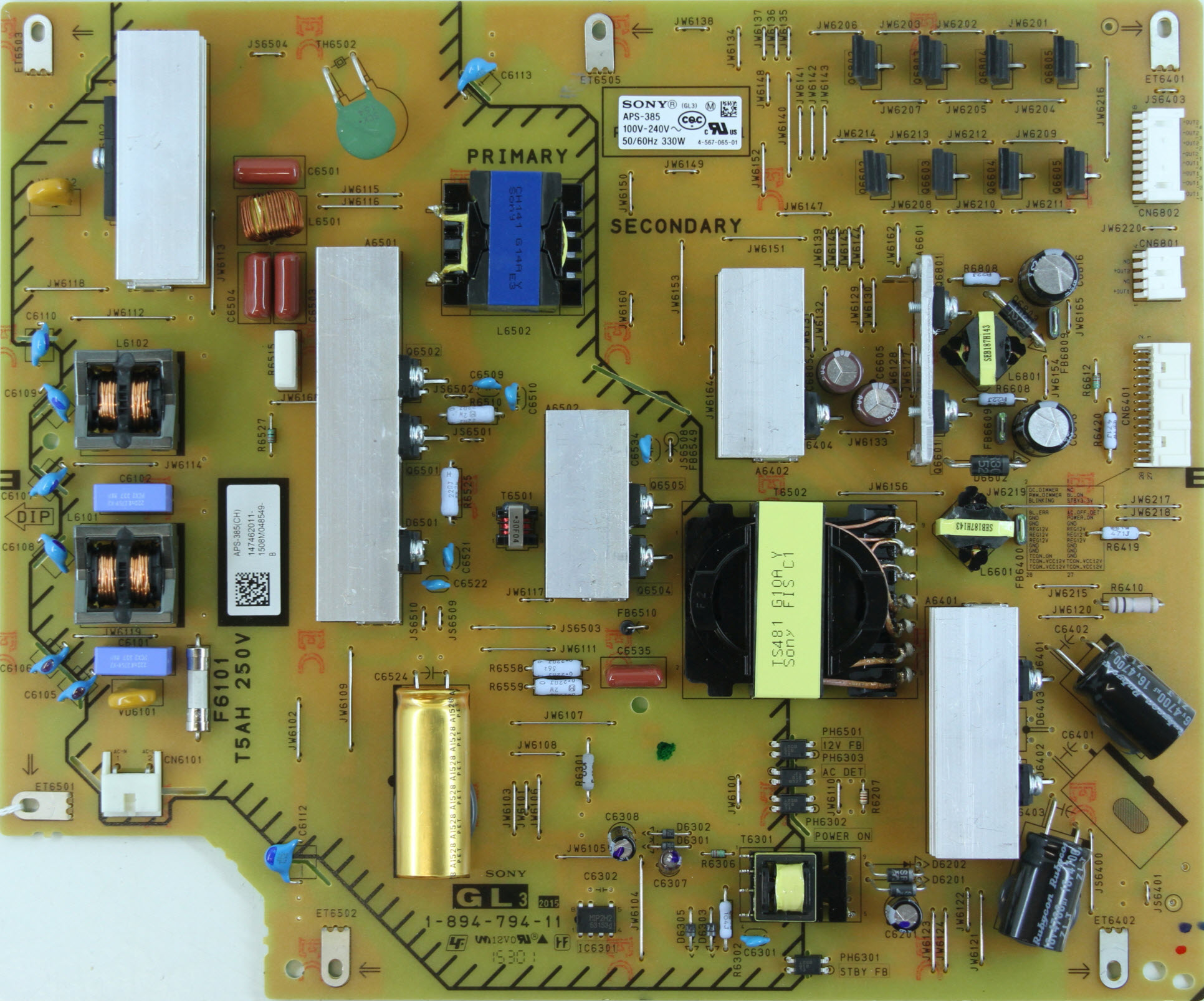

Блок питания 1-894-794-11
Этот блок питания стоит ещё в 2 телевизорах.
1-894-794-11:
Схемы и сервис-мануалы
- Service Manual, шасси Segment: XF 2015, 212 стр., 14,1 МБ
В блоке питания APS-385 используются две четырёхканальные микросхемы CXA3854M, всего 8 каналов. На выводы входов FB - 19, 20, 21, 22 каждой микросхемы подаётся сигнал с токовых датчиков, состоящих из трёх низкоомных резисторов, соединённых параллельно в цепи транзисторных ключей. Уменьшить ток подсветки с 140 mA до 90 mA в каждом канале - удалил восемь резисторов 8.2 ом Ohm в каждом канале.
Прошивки для Sony KD-55X8507C
Прошивки с сайта производителя
прошивка (Firmware) - обновление программного обеспечения до версии v5.457 от 06.04.2021
Обновление микропрограммы до версии 5.435:
Файл sony_
Для моделей: KD-75XD9405, KD-65XD9305, KD-55XD9305, KD-85XD8505, KD-75XD8505, KD-65XD8505, KD-65XD8577, KD-65XD8599, KD-55XD8505, KD-55XD8577, KD-55XD8588, KD-55XD8599, KD-65SD8505, KD-55SD8505, KD-75X9405C, KD-65X9305C, KD-55X9305C, KD-75X9105C, KD-65X9005C, KD-55X9005C, KD-75X8501C, KD-75X8505C, KD-65X8501C, KD-65X8505C, KD-65X8507C, KD-65X8508C, KD-65X8509C, KD-55X8501C, KD-55X8505C, KD-55X8507C, KD-55X8508C, KD-55X8509C, KD-49X8301C, KD-49X8305C, KD-49X8307C, KD-49X8308C, KD-49X8309C, KD-43X8301C, KD-43X8305C, KD-43X8307C, KD-43X8308C, KD-43X8309C, KD-55X8005C, KD-49X8005C, KD-65S8505C, KD-55S8505C, KD-65S8005C, KD-55S8005C.
Файл обновления и инструкции можно скачать на сайте производителя для модели KD-55X8507C.
Преимущества и улучшения последнего обновления:
Последние обновления системы безопасности Android.
На данную модель так же предлагаются руководства и инструкции:
Справочное руководство (Веб-руководство). Опубликовано 22 Jul 2019.
Справочное руководство (Веб-руководство). Опубликовано 22 Feb 2017.
Инструкция по эксплуатации. Опубликовано 14 Aug 2015, размер 1.21 MB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 02 Jul 2015, размер 557 KB.
Руководство по быстрой настройке и краткое руководство пользователя. Опубликовано 02 Jul 2015, размер 515 KB.
Wall-Mount Bracket. Опубликовано 24 Jun 2015, размер 11.22 MB.
Android TV Руководство по настройке. Опубликовано 14 Jun 2015, размер 182 KB.
Характеристики Sony KD-55X8507C
ЖК, LED, 55", 3840x2160, 4K UHD, 3D, картинка в картинке, DVR, 2 TV-тюнера, мощность звука 20 Вт, HDMI x4, Ethernet, Wi-Fi, Bluetooth, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 55" (140 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD |
| Частота обновления | 800 Гц |
| Подсветка | есть, Edge LED |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, затворная технология, конвертация 2D в 3D |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Android TV |
| Wi-Fi | есть |
| Управление | голосом |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, Xvid, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160 |
Корпус и питание
| Цвет корпуса | серая передняя панель с серебристым основанием |
|---|---|
| Размеры с подставкой | 1236x759x222 мм |
| Размеры без подставки | 1236x722x60 мм |
| Вес | с подставкой: 21 кг; без подставки: 19.9 кг |
| Крепление на стену | есть |
| Потребление от сети | 229 Вт |
Другие модели на main board 1-894-596-21
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sony KD-55X8507C
Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.
Техническое описание
Телевизор SONY KD-55X8507C с ЖК-дисплеем SYV5541, размером по диагонали 55" (140 см) формата 16:9. В данной модели используется боковая подсветка из светодиодов Edge LED 75,P3C08G001 15206N.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица SYV5541 и программное обеспечение основной платы main board 1-894-596-21 способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор KD-55X8507C имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Android TV. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Мощность, потребляемая рабочем в режиме от сети, составляет 229 Вт. Блок питания 1-894-794-11.
Габаритные размеры: с подставкой 1236x759x222 мм, без подставки 1236x722x60 мм.
Масса телевизора: с подставкой: 21 кг, без подставки: 19.9 кг.
Внимание! Панель SYV5541 LED-телевизора SONY KD-55X8507C является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.
Рекомендации пользователям SONY KD-55X8507C
При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.
Если SONY KD-55X8507C не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.
В случае если SONY KD-55X8507C не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.
Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SONY KD-55X8507C завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.
Если разбит или треснул экран
Экран LED телевизора SONY KD-55X8507C требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.
При механических повреждениях экрана требуется замена LED панели SYV5541. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
