Shivaki STV-24LEDGR9
LED-телевизор, 24" (61 см), 1920x1080, 2012 года
Состав телевизора STV-24LEDGR9
| Шасси | T.SIS231.T65 |
|---|---|
| Main board | T.SIS231.T65 |
| Блок питания | P.AE11.03 |
| Матрица (панель) | M236HGE-L20 Rev.C1 |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | SPI Flash: 25Q64BSIG, NT5CB64M16FP, YD1517P, RT7237CH |
| Тюнер | SI2T6Q |
Типовые неисправности
SHIVAKI STV-24LEDGR9, как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.
При неисправности модуля питания P.AE11.03, внешние проявления могут быть различными, например, SHIVAKI STV-24LEDGR9 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления.
При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Если у SHIVAKI STV-24LEDGR9 нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели 236HGE-L20 Rev.C1, либо преобразователя их питания - LED-драйвера. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого LED-драйвера, в том числе и во вторичном выпрямителе основного БП.
Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
На материнской плате T.SIS231.T65, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - W24Q64BSIG. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Внимание владельцам! Попытки самостоятельного ремонта телевизора SHIVAKI STV-24LEDGR9 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board T.SIS231.T65
Плата T.SIS231.T65 от производителя CVTE Dream-Future. Процессор Silicon Integrated Systems SIS231. Для этой платы есть ещё 26 прошивок от других моделей.
Внешний вид main board T.SIS231.T65 показан на рисунке ниже:
T.SIS231.T65 может применяться в телевизорах:
DNS M24DM8 (Panel M236HGE-L20 ReV.C1), DNS 22AE7000 (Panel CX215LEDM), ERISSON 28LEP91 (Panel st2751a01-1), ROLSEN RL-19E1501T2C (Panel V185BJ1-PE1), RUBIN RB-22SE5FT2C (Panel LM215DA-T01), RUBIN RB-22SE9FT2C (Panel M215HTN01.1), SHIVAKI STV-24LEDGR9 (Panel M236HGE-L20 Rev.C1), SHIVAKI STV-24LEDGW9 (Panel M236H3-LA3), SHIVAKI STV-24LED12 (Panel M236HGE-P01), THOMSON T24E09DU-01B (Panel V236BJ1-P03 (C1)).
Блок питания P.AE11.03
Этот блок питания стоит ещё в 2 телевизорах.

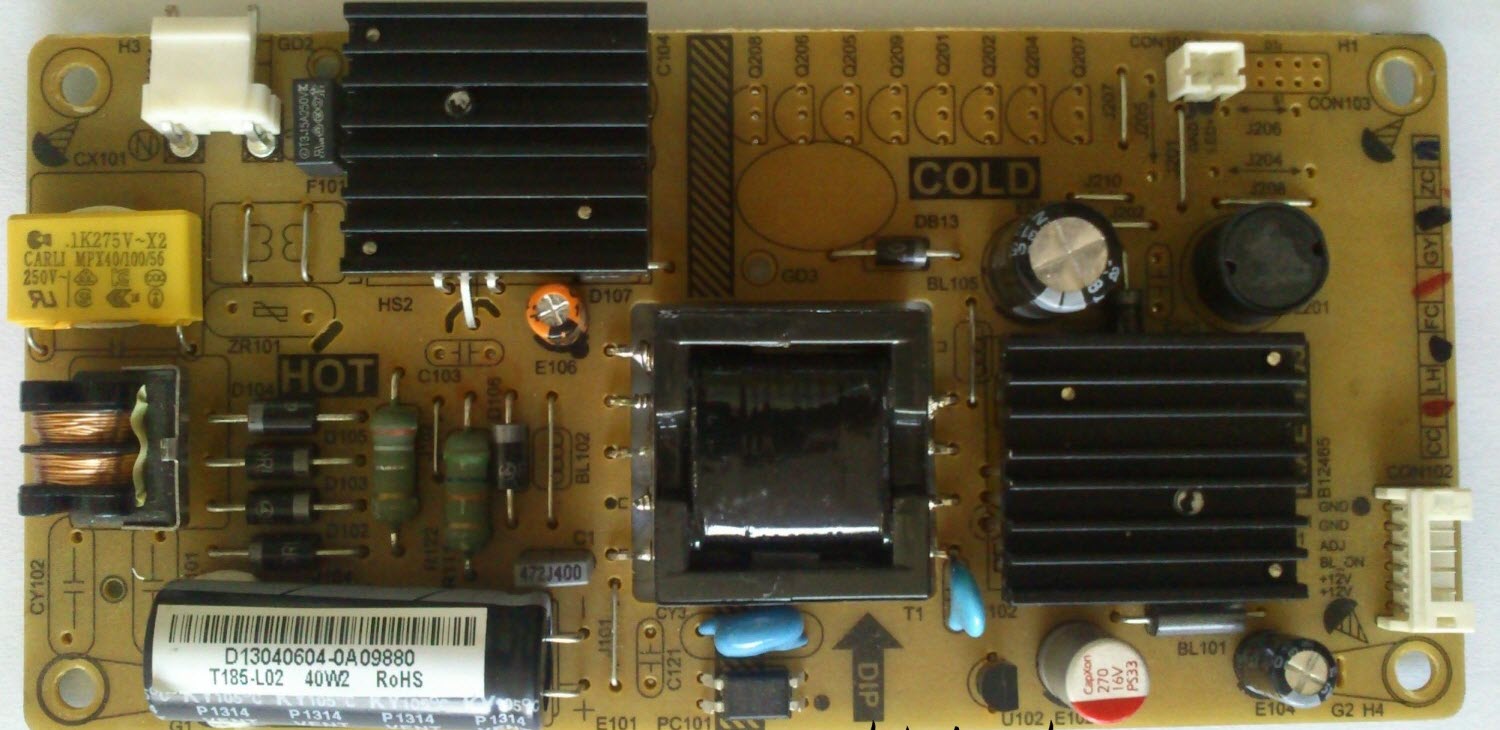

P.AE11.03:
Прошивки для Shivaki STV-24LEDGR9
- STV-24LEDGR9, W24Q64BSIG T.SIS231.T65, CRC D816215E, 5,9 МБ
- STV-24LEDGR9, W25Q64 T.SIS231.T65, CRC 7026833E, 5,6 МБ
- STV-24LEDGR9, GD24Q64 T.SIS231.T65, CRC 5EE37050, 5,6 МБ
- STV-24LEDGR9, 25Q64 TP.S512.PA63, CRC 9A3503B2, 5,2 МБ
- STV-24LEDGR9, 25Q64 T.MT5310.61B, CRC F5FC99E2, 6,4 МБ
- STV-24LEDGR9, 25Q32FV T.MSD309.B65T, CRC B41EAD1F, 3,4 МБ
- STV-24LEDGR9, GD25Q64 TP.S512.PA63, CRC 605CA65D, 5,1 МБ
- STV-24LEDGR9, 25Q64 T.MT5310.61B 11525, CRC B8F70802, 6,4 МБ
- STV-24LEDGR9, W25Q64 T.SIS231.T65, CRC 7026833E, 5,6 МБ
Характеристики Shivaki STV-24LEDGR9
LCD, LED, 24", 1920x1080, 1080p Full HD, DVR, мощность звука 16 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 24" (61 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора | 160° |
| Время отклика | 3.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 750 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | красный |
|---|---|
| Размеры с подставкой | 581x409x160 мм |
| Размеры без подставки | 581x370x55 мм |
| Вес | 5.9 кг |
| Крепление на стену | есть |
Другие модели на шасси T.SIS231.T65
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Shivaki STV-24LEDGR9
LED-телевизоры SHIVAKI, продаваемые сегодня в России, изготавливаются на калининградских предприятиях модульной сборки. Покупательский спрос поддерживается низкой ценой, современным дизайном и былой популярностью бренда.
Техническое описание
Телевизор SHIVAKI STV-24LEDGR9 с ЖК-дисплеем M236HGE-L20, размером по диагонали 24" (61 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 800:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица M236HGE-L20 и программное обеспечение платы main board T.SIS231.T65 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания P.AE11.03.
Габаритные размеры: C подставкой 581x409x160 мм, Без подставки 581x370x55 мм.
Масса телевизора: 5.9 кг.
Внимание! Панель M236HGE-L20 Rev.C1 LED-телевизора SHIVAKI STV-24LEDGR9 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SHIVAKI STV-24LEDGR9
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SHIVAKI STV-24LEDGR9 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SHIVAKI STV-24LEDGR9 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SHIVAKI STV-24LEDGR9 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SHIVAKI STV-24LEDGR9 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели M236HGE-L20 Rev.C1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SHIVAKI по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
