Ремонт телевизора SAMSUNG UE65MU7000U

Техническое описание и состав телевизора SAMSUNG UE65MU7000U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE65MU7000U
Smart TV UHD UE65MU7000U | Год выпуска: 2017
Диагональ экрана: 65" (165 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 40 Вт (4х10 Вт)
Акустика: 4 динамика
Интерфейс: HDMI x4, USB x3, RS-232, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, Miracast
Вес телевизора: с подставкой: 24.1 кг
без подставки: 23.4 кг
Размеры: с подставкой 1445x913x290 мм
без подставки 1445x834x55 мм
Потребление от сети: 235 Вт
SAMSUNG UE65MU7000U

SAMSUNG LED
Model: UE65MU7000U UE65MU7000

Chassis/Version: AA02

Panel: CY-SM065FLAV3V

LED backlight: EDGE LED

LED driver (backlight): integrated into PSU

PWM LED driver: SOP-20

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00912A REV1.0 L65E8NR_MHS

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: BN41-02570A BN94-11975D

IC MainBoard: CPU, eMMC, DRAM, AUDIO, DC/DC

Тuner: One connect BN94-11965C

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- SAMSUNG UE65MU7000U не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания BN44-00912A. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02570A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU, eMMC, DRAM, AUDIO, DC/DC которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Перед заменой тюнера One connect BN94-11965C, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Владельцам и пользователям телевизора SAMSUNG UE65MU7000U следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02570A показан на рисунке ниже:

BN41-02570A

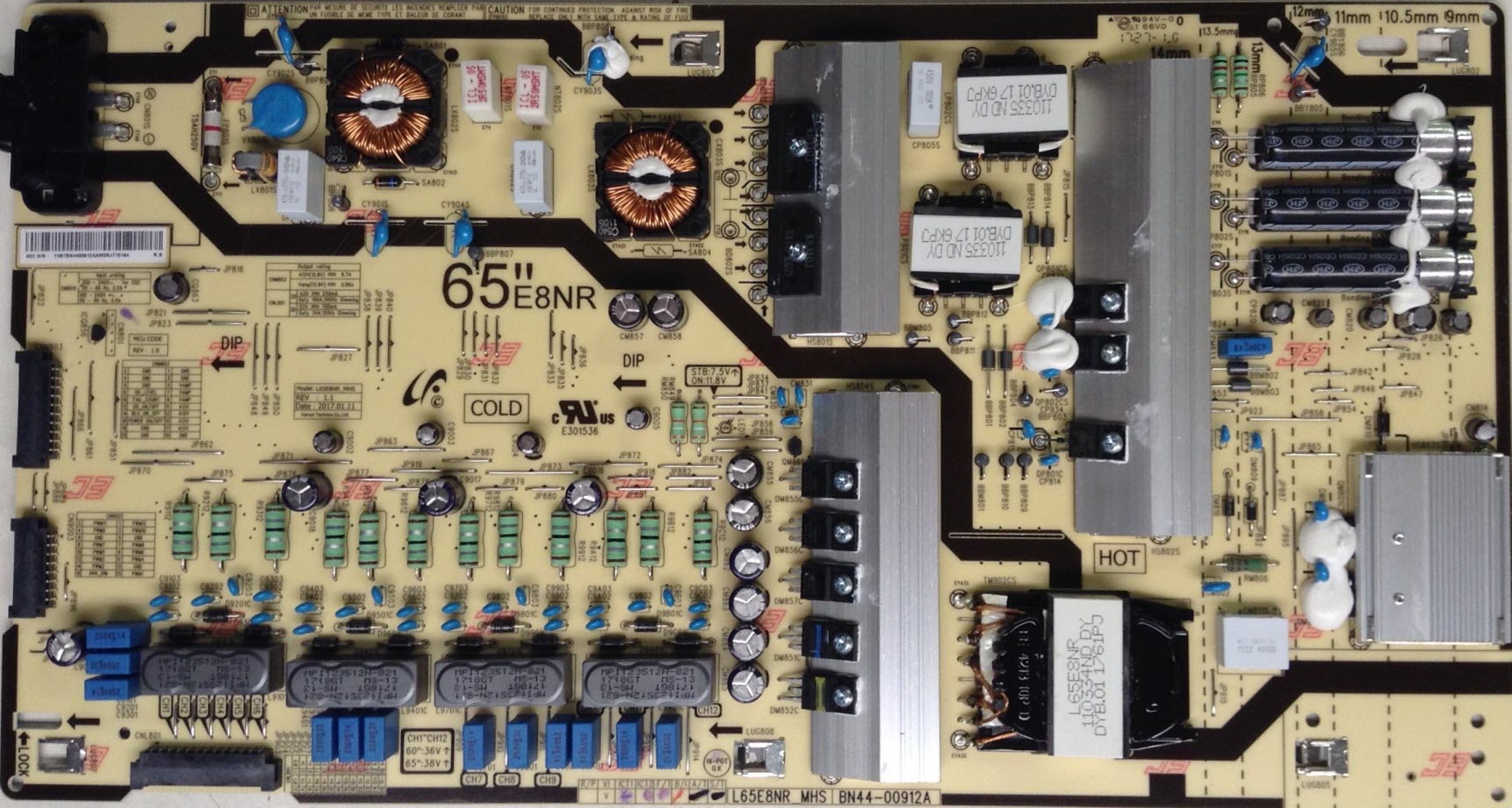

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE65MU7000U:

Установлена матрица (LED-панель) CY-SM065FLAV3V.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SOP-20. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE65MU7000U осуществляет модуль питания BN44-00912A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02570A, с применением микросхем CPU, eMMC, DRAM, AUDIO, DC/DC и других.
Тюнер One connect BN94-11965C обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
