Ремонт телевизора SAMSUNG UE49MU9000U

Техническое описание и состав телевизора SAMSUNG UE49MU9000U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE49MU9000U
LCD TV LED Smart UHD UE49MU9000U | Год выпуска: 2017
Диагональ экрана: 48.5" (123 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 100 Гц
Тип ЖК-панели: CY-XK049FLLV2V
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 40 Вт (2х10 + 2х10 Вт)
Акустика: 4 динамика есть
Интерфейс: HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, WiDi, Miracast
Вес телевизора: с подставкой: 17.2 кг
без подставки: 14.9 кг
Размеры: с подставкой 1092x721x351 мм
без подставки 1092x638x94 мм
Потребление от сети: 170 Вт
SAMSUNG UE49MU9000U

SAMSUNG LED
Model: UE49MU9000U

Chassis/Version: FA01

Panel: CY-UM049HLLV3V

LED driver (backlight): integrated into MainBoard

PWM LED driver: SOP-20

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00911A L55E8NR_MSM PSLF191E09A

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: BN41-02570A BN94-11611B

IC MainBoard: CPU, eMMC, DRAM, AUDIO, DC/DC

Тuner: One connect BN94-11965C

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE49MU9000U не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

Часто в таких случаях неисправным оказывается модуль питания BN44-00911A. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC, PWM, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02570A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU, eMMC, DRAM, AUDIO, DC/DC. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера One connect BN94-11965C. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам телевизора UE49MU9000U рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02570A показан на рисунке ниже:

BN41-02570A

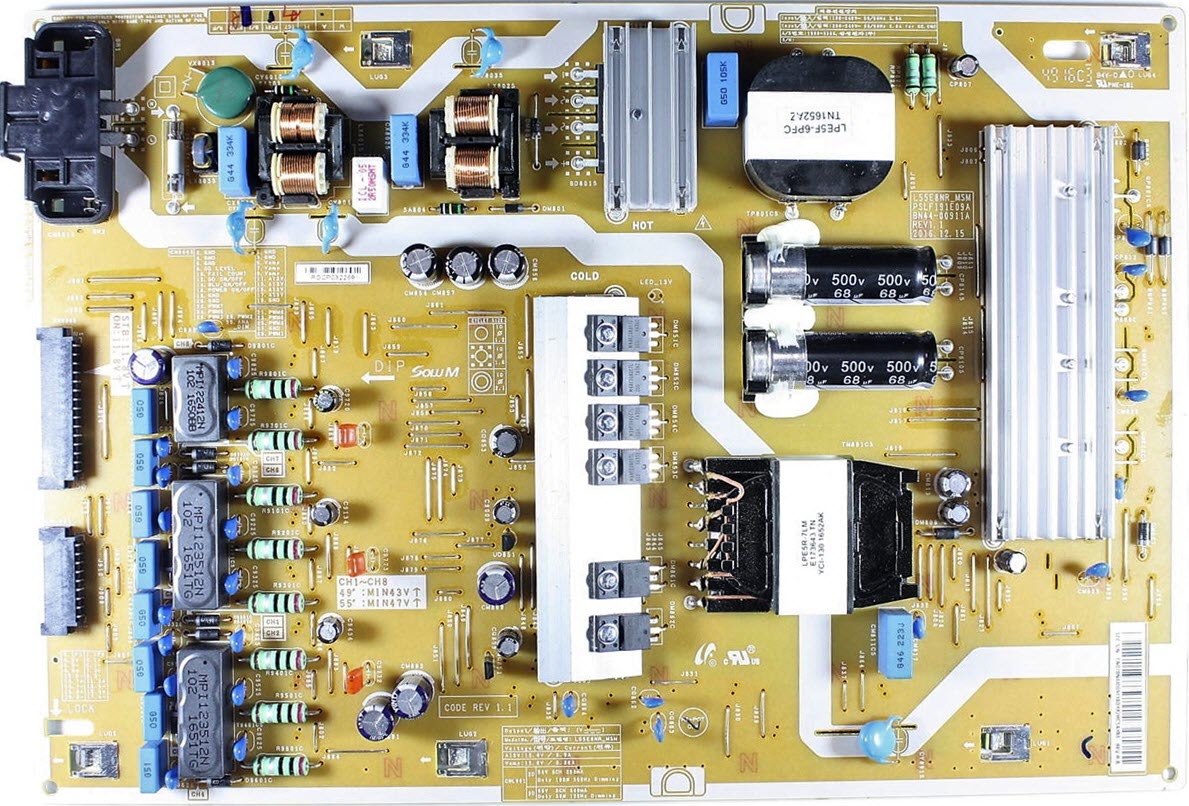

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE49MU9000U:

Установлена матрица (LED-панель) CY-UM049HLLV3V.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02570A, управляется ШИМ-контроллером SOP-20. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE49MU9000U осуществляет модуль питания BN44-00911A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02570A, с применением микросхем CPU, eMMC, DRAM, AUDIO, DC/DC и других.
Тюнер One connect BN94-11965C обеспечивает приём телевизионных программ и настройку на каналы.
