Диагональ экрана: | 65" (165 см) |
Формат экрана: | 16:9 |
Разрешение: | 1920x1080 |
Частота обновления: | 400 Гц |
Тип ЖК-панели: | CY-GH065CSAV2H |
LED подсветка: | есть |
Smart: | есть. Поддержка Wi-Fi - есть |
Поддержка 3D: | есть, затворная технология, конвертация 2D в 3D |
Кадр в кадре (PIP): | есть |
Поддержка HD: | 1080p Full HD |
Прогрессивная развёртка: | есть |
Стандарты TV: | PAL, SECAM, NTSC |
Цифровой тюнер: | DVB-T, DVB-T2, DVB-C |
Телетекст: | есть |
Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Мультимедиа: | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Звук стерео: | есть |
Мощность звука: | 20 Вт (2x10 Вт) |
Акустика: | два динамика |
Интерфейс: | AV, компонентный, SCART, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n |
Разъём наушников: | есть |
Вес телевизора: | с подставкой: 28.7 кг без подставки: 25.1 кг |
Размеры: | с подставкой 1376x869x308 мм без подставки 1376x796x50 мм |
Потребление от сети: | 217 Вт |
SAMSUNG LED
Model: UE65H6400AK UE65H6400
Chassis/Version: MD01
Panel: CY-GH065CSAV2V
LED backlight: 2014SVS65F 3228 R/L
T-CON: T650HVN05.7 CTRL BD 65T07-C0E
LED driver (backlight): integrated into PSU
Power Supply (PSU): BN44-00713A L65X1T_EDY
PWM Power: PFC, PWM
MOSFET Power: TO-220, TO252
MainBoard: BN41-02156A BN94-07341M
IC MainBoard: CPU: SEMS31; SPI Flash: 25Q40CL; EEPROM: S24C512; SOUND: NTP7414
Тuner: BN40-00288A
Control: IR: BN41-02151A, WiFi: WIDT30Q BN59-01174A
- SAMSUNG UE65H6400 не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
В таких случаях неисправным обычно оказывается источник питания BN44-00713A.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (TO-220, TO252) и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок 2014SVS65F 3228 R/L.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы BN41-02156A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: SEMS31; SPI Flash: 25Q40CL; EEPROM: S24C512; SOUND: NTP7414 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
При подозрении на неисправность тюнера BN40-00288A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Владельцам телевизора UE65H6400 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Внешний вид MainBoard BN41-02156A показан на рисунке ниже:
BN41-02156A может применяться в телевизорах:
SAMSUNG UE40H6200 UE40H6200AK (Panel CY-GH040CSLV1V), SAMSUNG UE32H5500 UE32H5500AK (Panel GH032BGA-B2), SAMSUNG UE40H5500 UE40H5500AK (Panel CY-GH040BGLV2V), SAMSUNG UE32H6200AK (Panel CY-GH032CSLV1V), SAMSUNG UE40H6350 (Panel CY-GH040CSLV2V), SAMSUNG UE32H6410AU UE32H6410 (Panel CY-GH032CSLV4V), SAMSUNG UE40H6400AK UE40H6400 (Panel CY-SH040CSL V2H), SAMSUNG UE48H6200 UE48H6200AK (Panel CY-GH048CSLV1V), SAMSUNG UE48H6230AK UE48H6230 (Panel CY-GH048CSLV1V), SAMSUNG UE48H6400AK UE48H6400 (Panel CY-GH048CSLV2V), SAMSUNG UE48H6410AU UE48H6410 (Panel CY-GH048CSLV4V), SAMSUNG UE48H6240AK UE48H6240 (Panel CY-GH048CSLV1V), SAMSUNG UE32H4500AK UE32H4500 (Panel CY-HH032AGLV2V), SAMSUNG UE40H6410 UE40H6410AU (Panel CY-GH040CSLV4V), SAMSUNG UE40H6500 UE40H6500AT (Panel CY-GH040CSLV1V), SAMSUNG UE32H6230 UE32H6230AK (Panel T320HVF05.2), SAMSUNG UE32H4510 UE32H4510AK (Panel HH032AGH-R3 BN96-31086F), SAMSUNG UE32H6350 UE32H6350AK (Panel CY-GH032CSLV2V), SAMSUNG UE40H6230 UE40H6230AK (Panel CY-GH048CSLV1V).

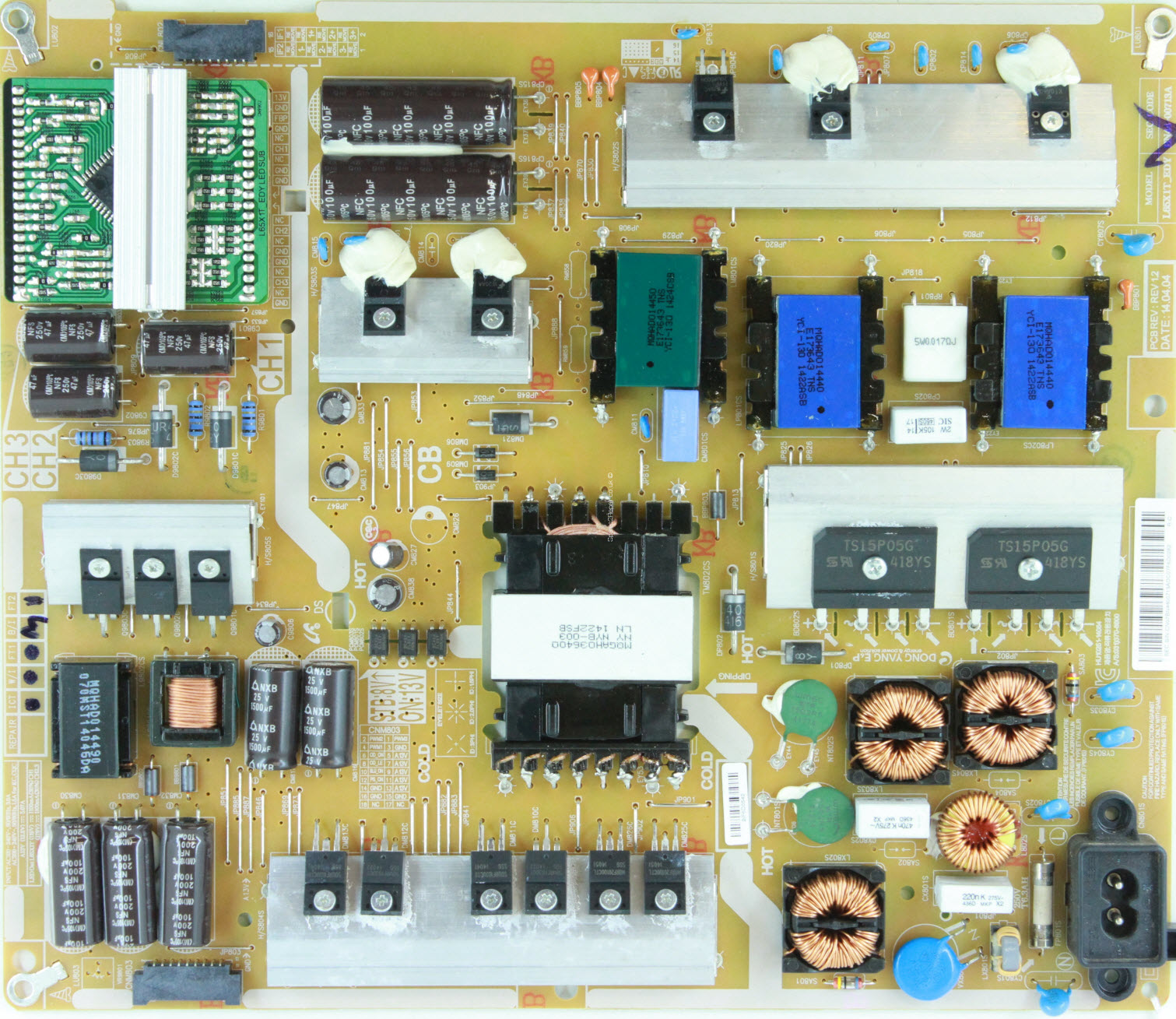

Внешний вид блока питания
Основные особенности устройства SAMSUNG UE65H6400AK:
Установлена матрица (LED-панель) CY-GH065CSAV2V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T650HVN05.7.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE65H6400AK осуществляет модуль питания BN44-00713A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа TO-220, TO252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02156A, с применением микросхем CPU: SEMS31; SPI Flash: 25Q40CL; EEPROM: S24C512; SOUND: NTP7414 и других.
Тюнер BN40-00288A обеспечивает приём телевизионных программ и настройку на каналы.
