Samsung LE46M87BD
ЖК-телевизор с лампами CCFL, 46" (117 см), 1920x1080, 2007 года
Состав телевизора LE46M87BD
| Шасси | GTU46SEN |
|---|---|
| Main board | BN41-00813B - MP1.0 BN94-01206C |
| Блок питания | BN44-00166A - IP-301135A |
| Матрица (панель) | LTA460HT-LH2 |
| Инвертор / LED-драйвер | SSB460WA22L REV04 (SSB460WA22-L/R) |
| Планки подсветки | 22 Lamp CCFL |
| Микросхемы main board | M308A0SGP, MST3560M-LF-170, SiI9125CTU, SVP-WX68, HYB25D256163CE, 24C256WP, NTP-3000 |
| ШИМ блока питания | DM0365R (Standby DIP-8), ICE2BS01 (DIP-8 flyback), ICE1PCS02 (PFC) |
| Ключи блока питания | FQPF6N80C, SD20N60 (PFC) |
| ШИМ инвертора / драйвера | FAN7382 (8pin), LX1691A. (16pin) |
| Ключи инвертора | FQPF9N50C |
| Тюнер | BN40-00096A |
| Пульт ДУ | IR: BN41-00850A |
Типовые неисправности
Ремонт телевизоров, как и других устройств, целесообразно начинать с внешнего осмотра. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.
Иногда телевизор SAMSUNG LE46M87BD просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания IP-301135A BN44-00166A. В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате main board.
В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты FQPF9N50C, SD20N60.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер FAN7382 (8), DM0365R (8), G0748LP (8) KIA278 R12P1, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Иногда у телевизора SAMSUNG LE46M87BD отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания). Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
Диагностика и ремонт материнской платы BN41-00813B - MP1.0 BN94-01206C обычно начинается с проверки работоспособности стабилизаторов и преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
Неисправность тюнера Tuner устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание! Пользователям и владельцам телевизоров LE46M87BD, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board BN41-00813B
Плата BN41-00813B от производителя Samsung Electronics. Процессор Renesas M308A0SGP 16/32-bit M32C/80, питание ядра 3.3 В. Оперативная память DDR SDRAM K6X1008C2D, отдельные микросхемы. Прошивка хранится в Flash memory MX29LV160C.
Внешний вид main board BN41-00813B показан на рисунке ниже:
BN41-00813B может применяться в телевизорах:
SAMSUNG LE37M87BD (Panel T370HW02 V.2), SAMSUNG LE46M87BD (Panel LTA460HT-LH2), SAMSUNG LE40M87 LE40M87BD (Panel LTA400HT-LH1).
Блок питания и PFC
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

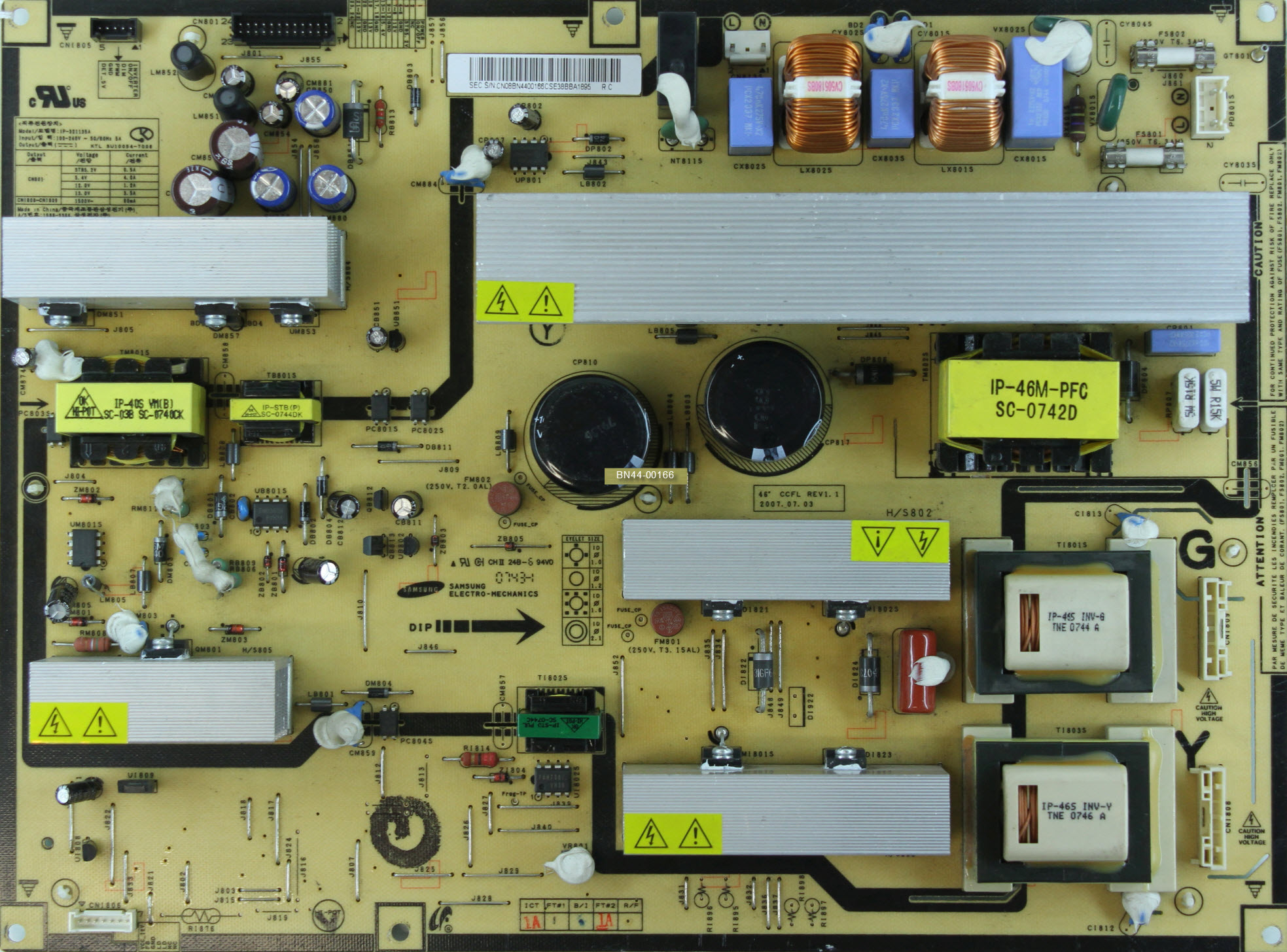

Блок питания BN44-00166A
Этот блок питания стоит ещё в 1 телевизоре.
BN44-00166:
Схемы и сервис-мануалы
- Service Manual, шасси GTU37SEN / GTU40SEN / GTU46SEN / GTU52SEN 2007, 143 стр., 14,0 МБ
Прошивки для Samsung LE46M87BD
Прошивки с сайта производителя
Для модели LE46M87BDX/BWT от производителя есть файлы для скачивания:
руководство пользователя. Файл 20070331114904328_
руководство пользователя. Файл 20070331100001109_
Общепринятая лицензия. Файл 20070331114904328_
Файлы скачать можно на сайте производителя для модели LE46M87BDX/BWT.
Характеристики Samsung LE46M87BD
LCD, 1080p Full HD, диагональ 46" (117 см), HDMI x3, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 46" (117 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 15000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3 |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1106x768x326 мм |
| Размеры без подставки | 1106x706x104 мм |
| Вес | 30 кг |
| Крепление на стену | есть |
| Потребление от сети | 260 Вт |
| Региональные коды | uk|||LE46M87BD|||LE46M87BDX/XEH |
Другие модели на main board BN41-00813B
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Samsung LE46M87BD
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE46M87BD с ЖК-дисплеем LTA460HT-LH2, размером по диагонали 46" (117 см) формата 16:9. Необходимая яркость свечения 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 15000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица LTA460HT-LH2 и программное обеспечение основной платы main board BN41-00813B предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 260 Вт. Блок питания BN44-00166A.
Габаритные размеры: с подставкой 1106x768x326 мм, без подставки 1106x706x104 мм.
Масса телевизора: 30 кг.
Внимание! Панель LTA460HT-LH2 LCD-телевизора SAMSUNG LE46M87BD является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE46M87BD
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE46M87BD не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE46M87BD не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE46M87BD завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE46M87BD требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTA460HT-LH2. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
